H0e pizza layout

[Porter]

Goedemiddag,

Ik ben begonnen aan een nieuw project; een simpel rondje voor H0e. Omdat ik veel inspiratie van dit forum haal, wil ik wat van de voortgang laten zien. Misschien hebben anderen daar wat aan.

Hierbij de layout; niet al te ingewikkeld. Ik heb mallen geprint om 'knikken' in de rails te voorokomen. Ook loopt de rails iets, 1 mm, schuin naar binnen.



Dit komt in een 'diaroma cube'

[Montanbahn]

Welkom.

Ik zie rechts ook iets van Magnorail?

[Ronald Halma]

Ik volg!

PS ik heb een berichtje gedaan naar de moderator om je topic te verplaatsen naar baantjes kleiner dan een 0,5 m2.

[Porter]

Ja dat klopt wel zelf geprint..

[grove den]

Hmmm....baanplan komt me bekend voor ...

Jos

[Sven]

🤣

Aangezien Jos en ik al twee van dit soort kubusbanen gemaakt hebben, draag ik hier gelijk even mijn steentje bij. Op deze pagina kun je beiden zien. Ik heb er zelfs een video van gemaakt hoe het precies in elkaar zit.

Die knikken kun je voorkomen door een railbuiger te maken. Je haalt de rail uit de bielzen en kromt de rail eerst voor, voordat je ze terugplaatst. Ook zie ik nog een klassieke fout die je daar maakt, zeker als er spanning op de rails staat omdat ze niet doorgebogen zijn. Waar de rails samenkomen, moet je zorgen dat de uiteinden van beide rails niet allebei mooi gelijk naast elkaar liggen. Dan creëer je een knik. Zorg dat ze ruim van elkaar afliggen, zodat de rails mooi vloeiend rond ligt. Doe je dit niet, dan krijg je een punt waar wielen gaan ontsporen.

[Huibert]

Sven, je bedoelt dat het bijelkaarkompunt van de buitenste rail verschoven moet liggen tov de binnenste rail?

[Porter]

Beste Sven,

Dank voor de link die kende ik nog niet; wel veel mooier in hout. Ik heb er een in plastic geprint.




Ik kwam er inderdaad achter dat een railbuiger nodig is voor deze kleine diameter.

Voor dit project heb ik mij grotendeels laten leiden door het project van jou en Jos, maar thematisch wordt het totaal anders. Hier alvast een preview; ik zal t.z.t. nog wat informatie plaatsen over de bouw en de verlichting. Dit laatste kostte het meeste tijd. In ieder geval dank voor de inspiratie. Het wordt nog wel een uitdaging om het een en ander in te passen op dit oppervlak

[Sven]

De reden dat mijn IKEA lampjes in het midden van de rand zitten en niet zoals bij jou aan de zijkant, is dat als ze op de baan schijnen, ook deels op de kap schijnen. Het verlicht dan dus ook de titel van de baan (en mijn Tramfabriek logo) mooi. Ze zitten de kijker niet in de weg, als dat is waar je bang voor bent. Maar goed, je lampjes worden alsnog op dezelfde plek gepositioneerd, dus het effect is hetzelfde.

De railbuiger zit netjes in elkaar. Als je het nog niet doet, stel ik voor deze op Thingiverse en Printables zetten. Kun je anderen ook een plezier mee doen.

[Reinout van Rees]

PS ik heb een berichtje gedaan naar de moderator om je topic te verplaatsen naar baantjes kleiner dan een 0,5 m2.

Goed idee, bij deze gedaan, daar past ie goed.
Benieuwd wat het wordt!

Reinout-als-moderator

[Ronald Halma]



[Porter]

Het wordt een smalspoordiorama, maar het is zeker kleiner dan 0,5 m² 🙂

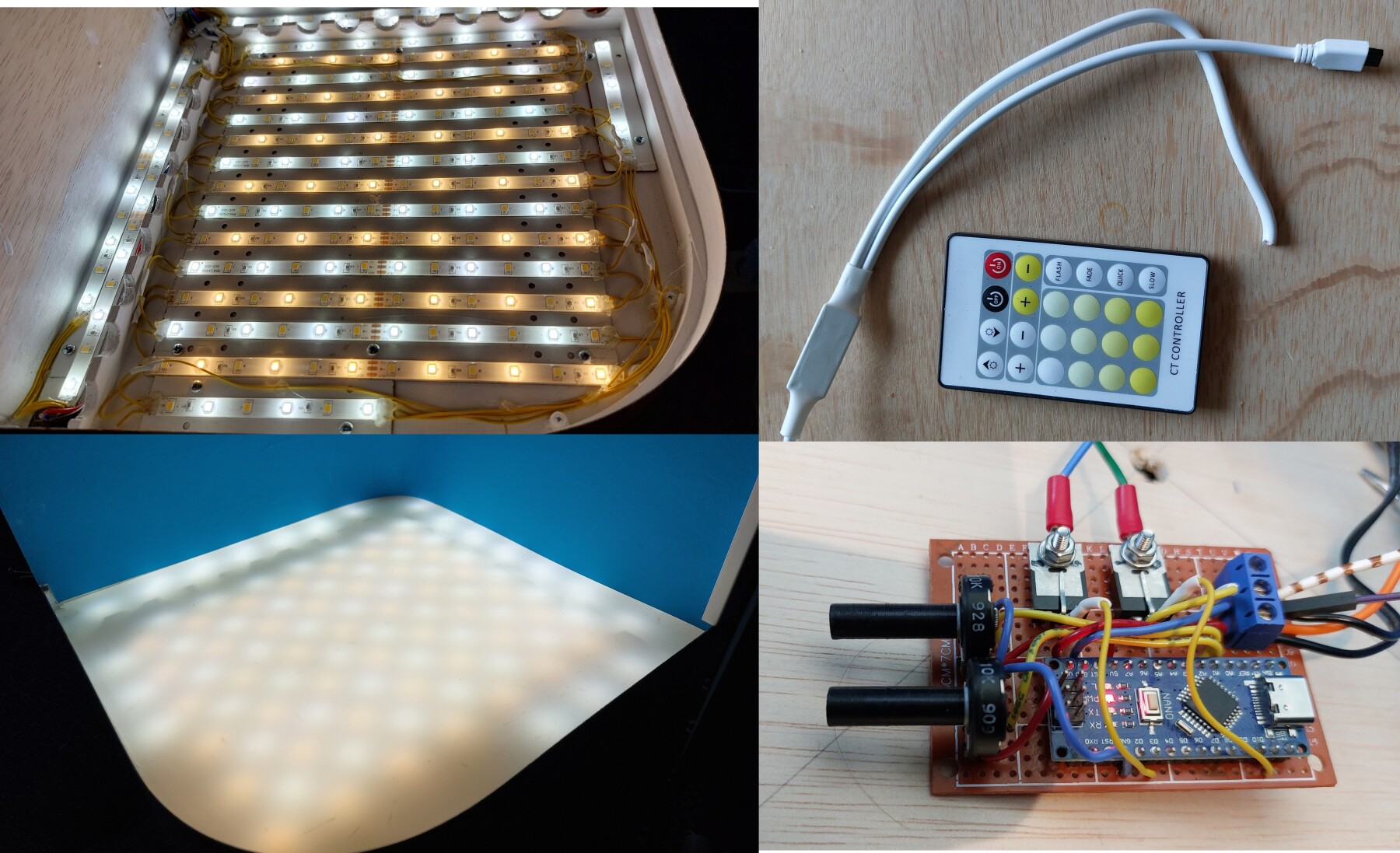

Voor de verlichting heb ik een 5 meter lange ledstrip met geelwitte en witte leds van de bouwmarkt gebruikt (ongeveer €12). De set werd zelfs geleverd met een afstandsbediening om te dimmen en te schakelen tussen de intensiteiten van de gele en witte leds. Ik heb de strip in kleine stukjes geknipt en vervolgens weer aan elkaar gesoldeerd. Omdat ik toch wilde kunnen dimmen, heb ik een raster van leds gemaakt om het licht gelijkmatig te verspreiden.

Toen ontdekte ik dat er bij dimmen hinderlijke ‘led banding’ op foto’s ontstond. Dit is wel te verhelpen door de sluitertijd van de camera aan te passen, maar dat vind ik nogal onhandig. Op vol vermogen is er geen led banding, maar dan is het licht veel te fel voor de ogen.




Daarom heb ik de leds opnieuw gesoldeerd, zodat rijen witte en geelwitte leds elkaar afwisselen. De leds langs de achtergrond zijn uitsluitend wit. Toch vond ik het licht nog steeds te fel, en bovendien kon ik niet mooi ‘mengen’ tussen wit en geelwit. Daarom heb ik besloten zelf een dimmer te maken met behulp van PWM-modulatie via een Arduino. Met potentiometers kan ik nu de intensiteit van de witte en gele leds afzonderlijk instellen.



De standaard PWM-frequentie van een Arduino is echter te laag voor de meeste digitale camera’s, waardoor opnieuw led banding kan optreden. Gelukkig is de PWM-frequentie van sommige digitale pinnen aan te passen, bijvoorbeeld naar 32 of 64 kHz (https://gist.github.com/Crypto69/fe1a8a319056cae923c3ee3a39b0fbae). Op die manier heb je geen last meer van led banding. Met deze oplossing had ik uiteindelijk alle witte en geelwitte leds aangesloten kunnen laten.

Hieronder staat het script dat ik heb gebruikt om de ledstrips te dimmen.

const int ledPin1 = 3; /// Pin where Gate of Mosfet is connected
const int ledPin2 = 11; /// Pin where Gate of Mosfet is connected
int potValue1 = 0;
int potValue2 = 0;

void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);
  //TCCR0B = TCCR0B & B11111000 | B00000001; // for PWM frequency of 62500.00 Hz for D5 & D6 pins
  TCCR2B = TCCR2B & B11111000 | B00000001; // for PWM frequency of 31372.55 Hz for D3 & D11 pins
  pinMode(ledPin1, OUTPUT); // MotorPin is Configured as OUTPUT
 TCCR2B = TCCR2B & B11111000 | B00000001; // for PWM frequency of 31372.55 Hz for D3 & D11 pins
  pinMode(ledPin2, OUTPUT); // MotorPin is Configured as OUTPUT
}

void loop() {
  // read the input on analog pin 0:
  int  potValue1 = analogRead(A0);
  int  potValue2 = analogRead(A1);
  analogWrite(ledPin1, map(potValue1, 0, 1023, 0 , 255));
  analogWrite(ledPin2, map(potValue2, 0, 1023, 0 , 255));
  // print out the value you read in the Serial Montitor:
 //Serial.println(potValue1);
  delay(5);  // delay in between reads for stability
}

Ik weet niet of anderen hier ook tegenaan lopen, maar wellicht heeft iemand er iets aan. Mocht je vragen hebben, dan hoor ik het graag!

PS. De railsbuiger is niet mijn eigen ontwerp, maar kan de link niet meer vinden
