H0e pizza layout

[Porter]

Goedemiddag,

Ik ben begonnen aan een nieuw project; een simpel rondje voor H0e. Omdat ik veel inspiratie van dit forum haal, wil ik wat van de voortgang laten zien. Misschien hebben anderen daar wat aan.

Hierbij de layout; niet al te ingewikkeld. Ik heb mallen geprint om 'knikken' in de rails te voorokomen. Ook loopt de rails iets, 1 mm, schuin naar binnen.



Dit komt in een 'diaroma cube'

[Montanbahn]

Welkom.

Ik zie rechts ook iets van Magnorail?

[Ronald Halma]

Ik volg!

PS ik heb een berichtje gedaan naar de moderator om je topic te verplaatsen naar baantjes kleiner dan een 0,5 m2.

[Porter]

Ja dat klopt wel zelf geprint..

[grove den]

Hmmm....baanplan komt me bekend voor ...

Jos

[Sven]

🤣

Aangezien Jos en ik al twee van dit soort kubusbanen gemaakt hebben, draag ik hier gelijk even mijn steentje bij. Op deze pagina kun je beiden zien. Ik heb er zelfs een video van gemaakt hoe het precies in elkaar zit.

Die knikken kun je voorkomen door een railbuiger te maken. Je haalt de rail uit de bielzen en kromt de rail eerst voor, voordat je ze terugplaatst. Ook zie ik nog een klassieke fout die je daar maakt, zeker als er spanning op de rails staat omdat ze niet doorgebogen zijn. Waar de rails samenkomen, moet je zorgen dat de uiteinden van beide rails niet allebei mooi gelijk naast elkaar liggen. Dan creëer je een knik. Zorg dat ze ruim van elkaar afliggen, zodat de rails mooi vloeiend rond ligt. Doe je dit niet, dan krijg je een punt waar wielen gaan ontsporen.

[Huibert]

Sven, je bedoelt dat het bijelkaarkompunt van de buitenste rail verschoven moet liggen tov de binnenste rail?

[Porter]

Beste Sven,

Dank voor de link die kende ik nog niet; wel veel mooier in hout. Ik heb er een in plastic geprint.

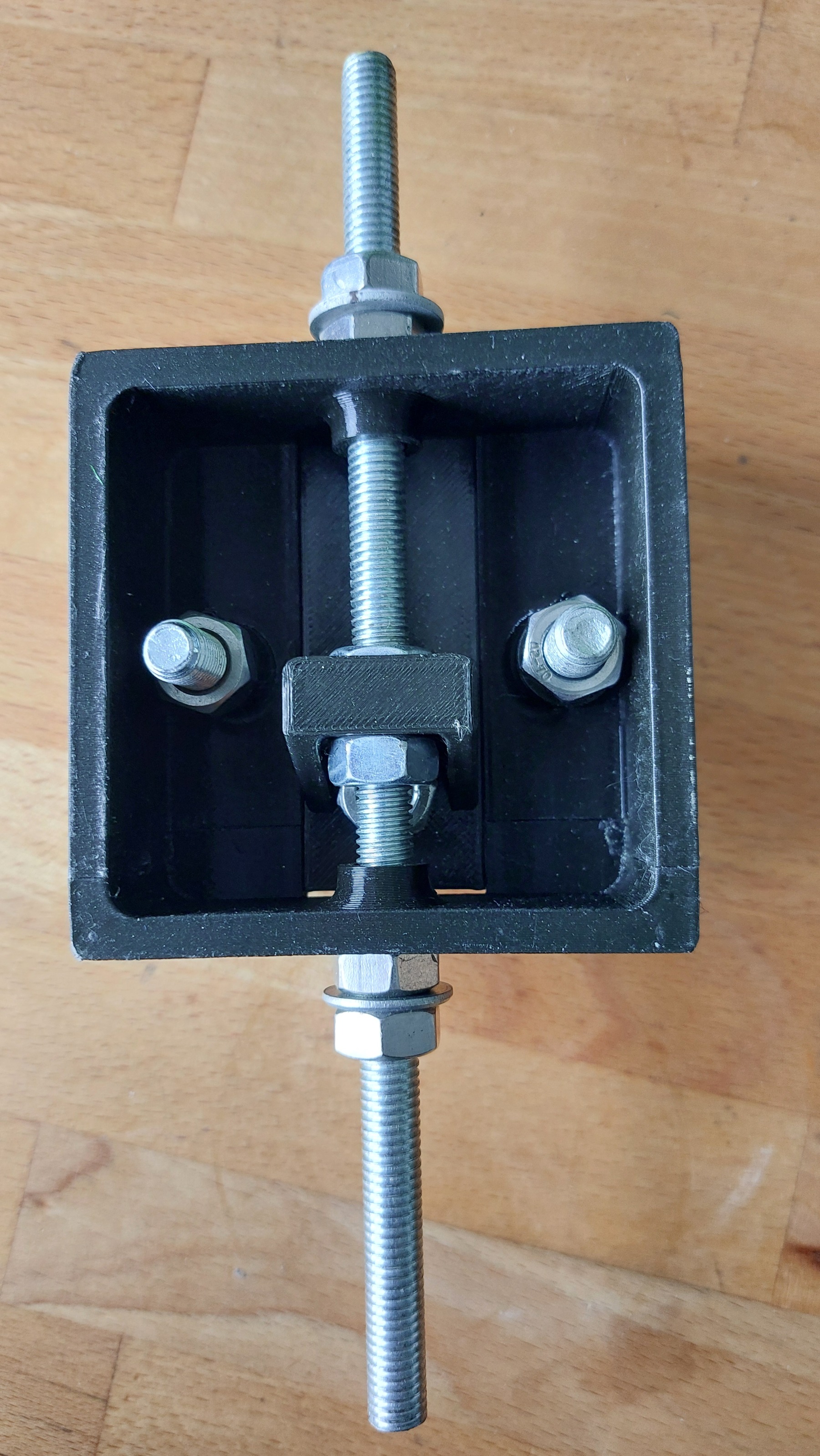

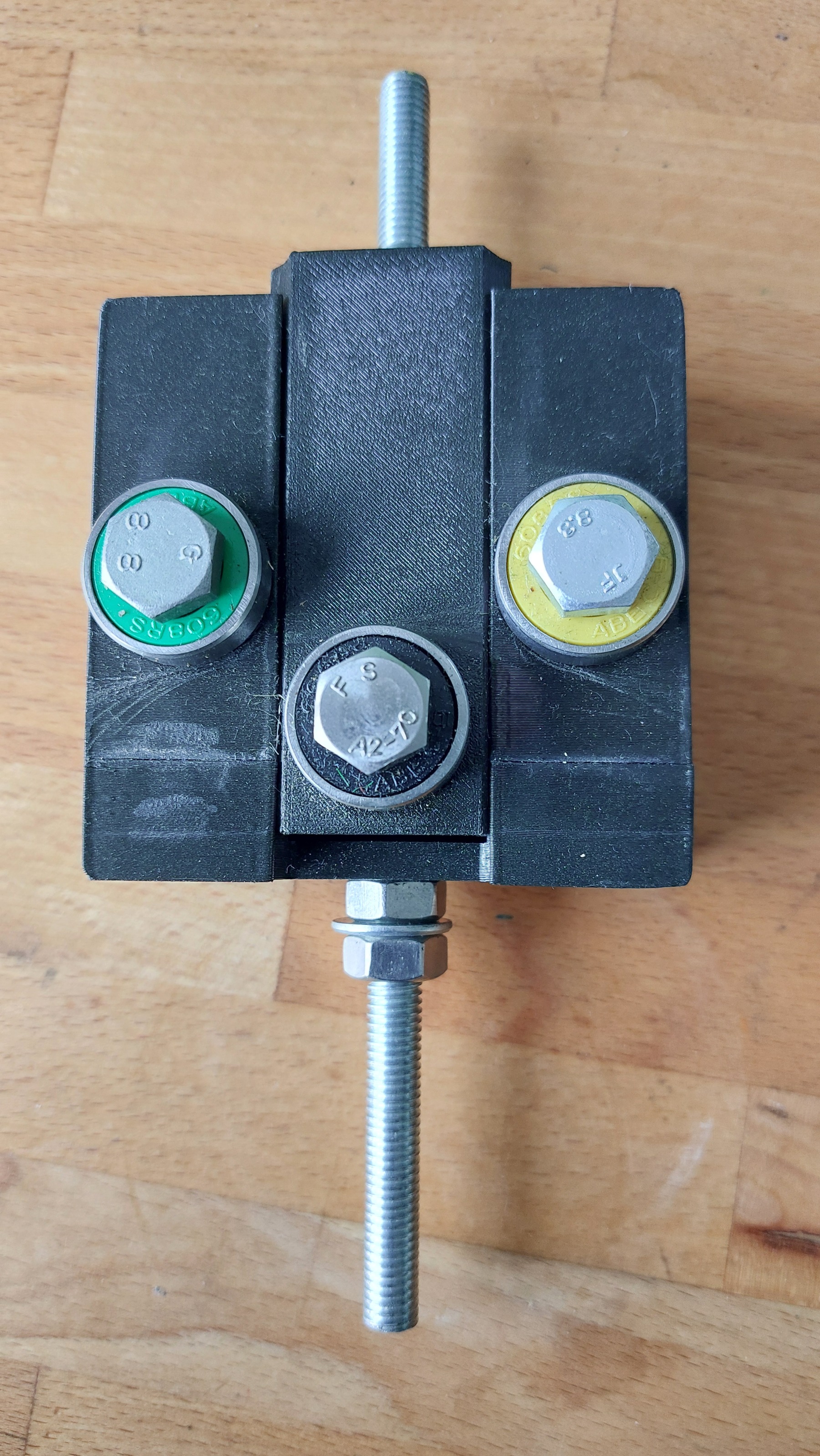

Ik kwam er inderdaad achter dat een railbuiger nodig is voor deze kleine diameter.

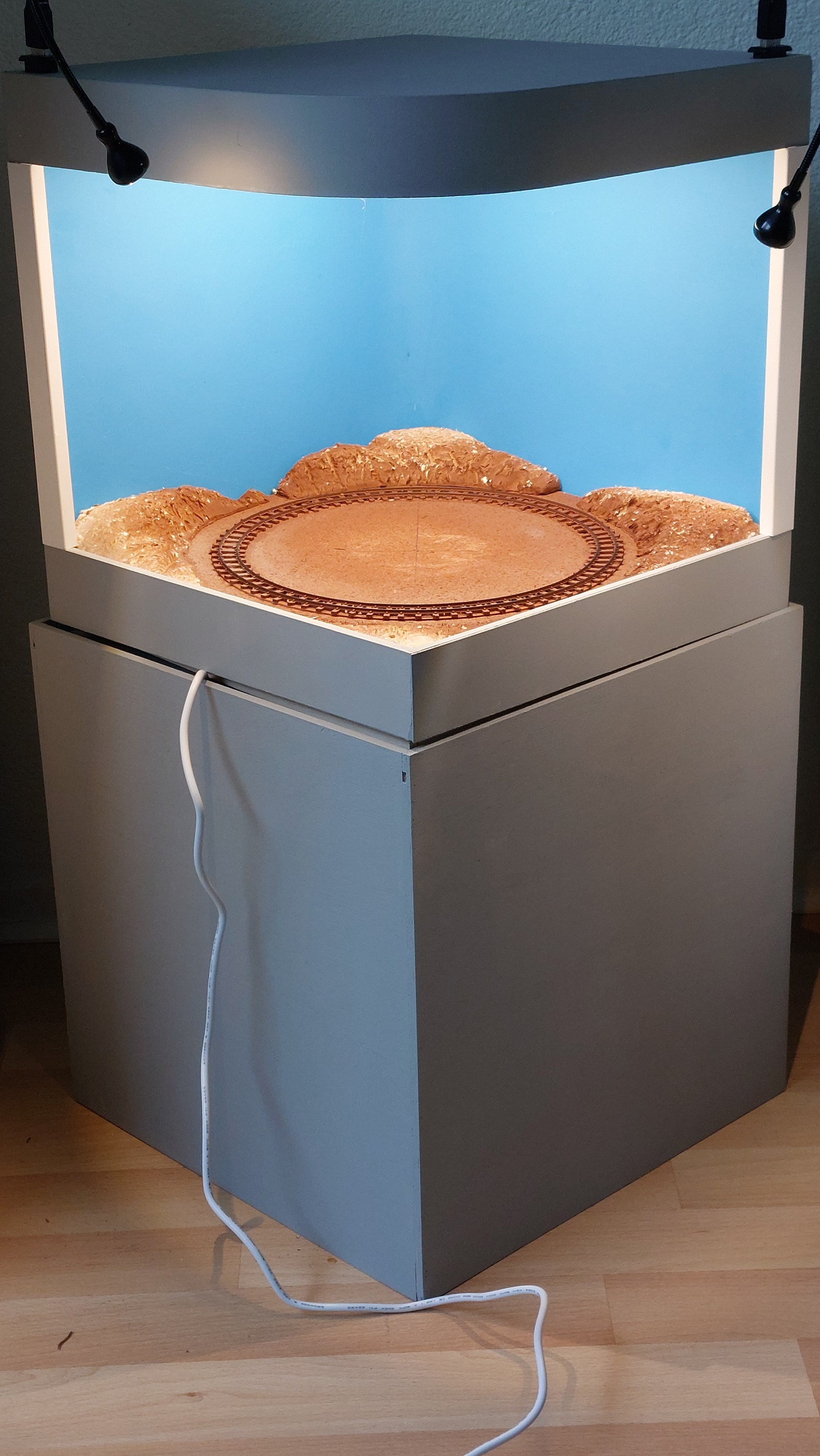

Voor dit project heb ik mij grotendeels laten leiden door het project van jou en Jos, maar thematisch wordt het totaal anders. Hier alvast een preview; ik zal t.z.t. nog wat informatie plaatsen over de bouw en de verlichting. Dit laatste kostte het meeste tijd. In ieder geval dank voor de inspiratie. Het wordt nog wel een uitdaging om het een en ander in te passen op dit oppervlak
