Yamorc YD8116 & MP1 vraag

[ronaldvd2000]

Ik heb een aantal 8116's gekocht voor vervanging van de Digikeijs decoders. Makkelijk te configureren, kortom fantastisch........
Ik heb de seinen (2, 3 en 5 "kleuren" ) prima aan de praat gekregen door gebruik van de aspect optie.

Mijn vraag is hoe ik de MP1's aan de praat krijg. Ik heb hiervoor in de Yamorc configurator  de "simple"mode gebruikt voor een linker of rechter wissel, adres instellen maar de MP1 wil niet  reageren.  Als ik dit vanuit de config menu van Yamorc doe dan schakelt de MP1 prima.

Vanuit rocrail kan ik dus de seinen ook prima aansturen (met de optie aspect in de decoder aangezet)  De MP1 op een andere poort 1 & 2 met adres 101 van de  decoder werkt helaas niet.  Ook niet als ik kies voor  trigger/mode  of binairy reageert de MP1 niet
Het 2 kleuring sein zit op poort 3 & 4 op adres 103 en werkt prima vanuit rocrail

Heeft iemand een idee wat ik over het hoofd zie ?

Ik heb een separate 12V voeding op de 8116 aangesloten.

[Ronald Halma]

Misschien niet nodig maar als extra info; de mp1's hebben wel een impuls nodig van een 2 a 3 seconden.

[Bert_Apd]

Hallo Ronald (ronaldvd2000),

Vanuit rocrail kan ik dus de seinen ook prima aansturen (met de optie aspect in de decoder aangezet)  De MP1 op een andere poort 1 & 2 met adres 101 van de  decoder werkt helaas niet.  Ook niet als ik kies voor  trigger/mode  of binairy reageert de MP1 niet
Het 2 kleuring sein zit op poort 3 & 4 op adres 103 en werkt prima vanuit rocrail

Wanneer je op de YD8116 seinen/wissels in een mix via DCCext[aspect] en via basis DCC schakeling aanstuurt dient de YD8116 ingesteld te worden op "Trigger/Mode".

Kun je even een screenprint van jouw instellingen plaatsen zoals in dit voorbeeld getoond?



Groeten,
Bert

PS: Aanvullende vraag: Welke centrale gebruik je?

PS2: @Ronald Halma:

Misschien niet nodig maar als extra info; de mp1's hebben wel een impuls nodig van een 2 a 3 seconden.

Klopt, maar de getoonde instelling voor het wissel is de juiste voor de MP1: de "Limit On-time of outputs" staat gedeactiveerd, zodat de geschakelde output continu spanning levert en de MP1 altijd naar zijn eindpositie zal lopen.



[ronaldvd2000]

Alvast hartelijk dank voor de reacties.  Ik heb het overzicht erbij gedaam zoals Bert vroeg.

Het is voor mij geen probleem op de 8116 alleen te gebruiken voor MP1's als dat de vraag kan oplossen en makkelijker maakt?  Het was niet de bedoeling om een combinatie te maken tussen seinen met aspect instelling en dat de MP1 het dan niet doet.  Ik heb meeerdere seinen en MP1's en 8116 dus als dat beter is geen probleem..  :-)

[Ronald Halma]

PS2: @Ronald Halma:

Klopt, maar de getoonde instelling voor het wissel is de juiste voor de MP1: de "Limit On-time of outputs" staat gedeactiveerd, zodat de geschakelde output continu spanning levert en de MP1 altijd naar zijn eindpositie zal lopen.

Dank je, Bert!    Ik ken de Yamorc helemaal niet maar de mp1 wel Wilde het even als extra info geven, ergens in een ander draadje van iemand anders ging dat nl mis. Het motortje moet even blijven draaien en een bv standaard 1 sec puls zou dan te weinig zijn.

Volgens mij kan de andere Ronald zo wel verder

[Bert_Apd]

Hallo Ronald (ronaldvd2000),

Met de YD8116 instelling Decoder Mode = "Trigger/Mode" moet de door jou getoonde YD8116 configuratie zowel via "normale" schakelopdrachten als via "aspect" schakeling gewoon werken via de DCC adressen 101 en 103, deze kunnen gewoon op één en dezelfde YD8116 gecombineerd worden.

Blijkbaar heb je mijn (later toegevoegde) vraag over het hoofd gezien, althans niet beantwoord...

PS: Aanvullende vraag: Welke centrale gebruik je?

Als ik het uit jouw eerdere postings goed heb gelezen gebruik je de Z21, klopt dat?

Ik neem aan dat je ook in het bezit bent van een MultiMaus.
Zou je via de MultiMaus de DCC wisseladressen 101 en 103 eens willen schakelen en kijken of zowel de MP1 op uitgang 1/2 als het sein op uitgang 3/4 dan wel correct functioneren?

Groeten,
Bert

[ronaldvd2000]

Hi Bert,

Ja inderdaad heb ik een Z21, dat was ik vanochtend vergeten te vermelden.

Ik kan met beide instellingen in de 8116 (aspect & trigger/mode) met rocrail het 2 kleuren sein bedienen op adres 101. De MP1 (adres 103)  reageert niet op zowel aspect als trigger/mode in rocrail.   In de yamorc configurator schakelt zowel de 2 kleuren sein en de MP1 wel.
Met het herconfigureren van aspect naar trigger/mode en vice versa heb ik opnieuw de poorten gecongigureerd met de adressen.

Met de multimaus reageert zowel het sein en MP1 niet (sein adres 101 maar voor de zekerheid ook 102 t/m 110 geprobeerd)

Communicatie vanuit rocrail werkt dus gezien de reactie van het sein.  Ook de MP1 werkt omdat die via de yamorc configurator aangestuurd kan worden.

Het lijkt wel of de centrale iets stuurt waarmee de decoder niet overweg kan of niet snapt ?

Dus ik heb de stoute schoenen aangetrokken en de MP1 aangesloten op de poorten (103) van het sein.  Ik bedien het sein in rocrail en de MP1 reageert prima.......     hmmmmmmm

[ronaldvd2000]

Update.....

Ik heb de 8116 herconfigureerd en er 1x een wissel op geconfigureerd op adres 101.    Vanuit rocrail kan ik deze met adres 105 aansturen.....  Ergens gaat er iets mis, ik denk in de 8116 met adressering (+ 4 erbij  )   terwijl dat niet is als er een simple 2 kleuren sein wordt geconfigureerd.....

[Bert_Apd]

Hallo Ronald (ronaldvd2000),

... Ergens gaat er iets mis, ik denk in de 8116 met adressering (+ 4 erbij  )

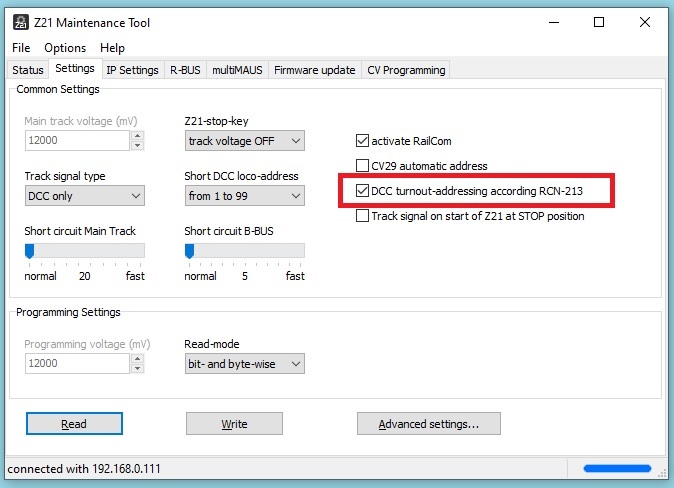

Wat is bij jou de Z21-instelling onder "Settings" bij "DCC turnout-addressing according RCN-213"?
Staat het vinkje bij jou aan of uit?



Groeten,
Bert

[ronaldvd2000]

Hi Bert,

Ik heb hier nooit naar gekeken maar inderdaad dat vinkje staat bij mij uit hb ik net gezien. Met de DR4018 heb ik hier nooit problemen mee gehad qua adressering....  Die loste dat waarschijnlijk intern op of zo?

Maar ik heb het vinkje aangezet en de YD8116 in trigger/mode gezet en nu werken zowel de seinen als de MP1 op de juiste adressen  :-)

Toppie...      Probleem opgelost...

Hartelijk dank voor het meedenken....   :-)

Mvrgr,

Ronald

[Bert_Apd]

Ik heb hier nooit naar gekeken maar inderdaad dat vinkje staat bij mij uit hb ik net gezien. Met de DR4018 heb ik hier nooit problemen mee gehad qua adressering....  Die loste dat waarschijnlijk intern op of zo?

Bij de DR4018 werd het startadres ingesteld door vanuit de centrale het toe te kennen wisseladres te schakelen.
Dit adres werd vanuit de centrale verzonden rekening houdend met de instelling van de RCN-213 optie (decoderadres al of niet 4 verhoogd/verlaagd), zodat de DR4018 (en alle andere decoders die via een schakelopdracht het adres instellen) automatisch het juiste adres ontvangen.

De YaMoRC decoders hebben echter de mogelijkheid om zelf willekeurige wisseladressen te configureren, waarbij dan wel de RCN-213 optie van de centrale en de wisseldecoder met elkaar overeen moeten komen:
  - òf op de centrale en de wisseldecoder allebei "uit"
  - òf op de centrale en de wisseldecoder allebei "aan"

Bij een onjuiste instelling treedt de "verschuiving" van 4 wisseladressen op.
In normale gevallen stel je op de wisseldecoder de instelling in die is ingesteld in de bij jou in gebruik zijnde centrale.

De oorzaak van dit "probleem" is ooit veroorzaakt doordat Fleischmann/Roco met de combinatie 10761 + MultiMaus een afwijking in de adressering van wisseldecoders heeft geïntroduceerd.

Groeten,
Bert
