Van 2D afbeelding naar 3D model

[3Dbuildr]

Misschien dat het toch iets te maken heeft met AI (in 2D en in 3D) en eventuele inbreuk op copyrights, trademarks, privacy?

Ik heb namelijk geprobeerd een 3D poppetje van mezelf te maken en ChatGPT zette op de JPG een ander gezicht, toen ik hem vroeg het originele gezicht van de foto te gebruiken (mijn eigen gezicht dus) kreeg ik dit als reactie>

Q: "kun je het gezicht aanpassen naar het gezicht van de originele foto"

A van ChatGPT: "Dat kan ik niet doen — ik mag geen gezichten van echte mensen nabootsen, vervangen of combineren met andere afbeeldingen."

Dus het is een 3D poppetje geworden met mijn kleren en mijn houding maar niet exact mijn gezicht

Ik heb even gestoeid met ChatGPT over dit onderwerp en AI heeft ook bepaalde spelregels voor het gebruik van logo's en merknamen etc.

Fred

[Hans van de Burgt]

@Fred,

Het klopt dat logo’s niet overgenomen worden. Ook Vizcom kent deze restricties. Zie het voorbeeld van die fantasie DAF - zonder logo dus. Nou is dat niet zo’ punt, in Onshape is dat logo eenvoudig toe te voegen. Dat is nu het leuke van mixed modeling. Om van dat autootje een nette print te maken, moeten carrosserie en chassis gescheiden worden. Verder moet de voorruit en spiegels vervangen worden door een iets strakkere solid uitvoering. En tenslotte is het leuk wat lading toe te voegen. Ik werk dat verder uit.

Gr, Hans

[Hans van de Burgt]

Omdat Vizcom vandaag met een update kwam, wilde ik dit natuurlijk direct even proberen. Tevens wil ik voor mijn BMB module enkele figuurtjes hebben, die ik op 22 & 23 november a.s. op de Modelbaan beurs in Helmond kan laten zien. Ogenschijnlijk lijkt er voor hetgeen ik van Vizcom gebruik niet veel veranderd. Om het hele proces in beeld te brengen, heb ik alle stapjes van een foto naar een bruikbaar schaalmodel even op een rij gezet. Alleen het printen kan ik (nog) niet laten zien. Deze wil ik laten uitvoeren door Sebastiaan Pot in Assen. Hij blijkt nl. ook printservices aan te bieden.



Met ChatGTP heb ik in een aantal stappen de foto van deze man kunnen genereren. De meeste stappen zaten in het vinden van de man in de gewenste positie, kleding etc. De volgende stap was het weglaten van de achtergrond en van de bank. Belangrijk is namelijk dat je de mensfiguur zoveel mogelijk isoleert.

Vervolgens wordt Vizcom ingezet om het resultaat van ChatGPT om te zetten in een 3D model. Daar zitten een heleboel mogelijkheden in, maar ik heb me beperkt tot het maken van een "sharp" model, en dit geëxporteerd als .bld bestand. Wegschrijven als .stl of .obj kan trouwens ook.

In Blender wordt dit .bld bestand omgezet in een .stl bestand. En dat wordt vervolgens in de slicer (BambuStudio) verschaald. Het overslaan de stap met Blender kan ook, want Vizcom kan immers ook een .stl bestand maken, maar de resolutie wordt daardoor aanzienlijk kleiner. Een slechter resultaat dus.

Het verschaalde model kan als mesh in .stl formaat gebruikt worden in "mixed modeling" in Onshape. Ik heb het mannetje op mijn eerder ontworpen bankje geplaatst. En op deze wijze hoop ik het op mijn BMB Module Corfe Castle te laten zien in Helmond.

Gr, Hans

[Hans van de Burgt]

Deze verzameling figuurtjes ben ik van plan mee te nemen naar de Modelbouwbeurs in Helmond op 22 & 23 november, en op 13 december in Houten. Mede naar aanleiding van de foto's en filmpjes van de SLT trein die gemaakt wordt door Big Scale Trains, heb ik de printopdracht naar dit bedrijf uit Assen gestuurd. Zij bieden namelijk ook printservices. Ben heel benieuwd wat het uiteindelijke resultaat is.

Gr, Hans

[Kees-Jan]

Voor de grap eens een foto van de motorpost van Frits door wat AI Software gehaald.

Grappig? Ja.

Bruikbaar? Nee.

Voor figuren en zo een prima oplossing mijns inziens.



Mvg Kees-Jan

[Hans van de Burgt]

@Kees Jan,

Zo als je de mesh nu laat zien, niet bruikbaar. Maar als je in "mixed modeling" binnen Onshape de niet bruikbare delen wegknipt houdt je volgens mij het voor de meeste mensen het moeilijks te boetseren deel over: De dubbelgekromde neus. Maar je hebt wel een punt voor figuurtjes werkt het fantastisch.

Gr, Hans

[Hans van de Burgt]

Als je historische gebouwen wil nabouwen met een CAD systeem dan ontkom je vaak niet aan het modelleren van de vele ingewikkelde ornamenten. Zoals ervaren CAD hobbyisten met Onshape, Fusion 360 of FreeCad weten, is dat met zulke programma’s bijna ondoenlijk. En wil je het netjes doen, dan moet je gebruik maken van een mesh editor als Blender. Maar helaas, dat systeem is voor velen van ons een brug te ver, want een heel steile leercurve.

Het zou dus leuk zijn als we voor die ornamenten de 2D->3D truc kunnen gebruiken. Dus laten we eens kijken hoe ver je kan komen…

Ik vond op het web een bedrijf dat gespecialiseerd is in het restaureren van ornamenten. Op het afgebeelde pand hieronder moet een van de ornamenten boven een raam vervangen worden.



Met de 2D->3D methode is een foto van zo’n ornament veranderd in een object dat geïmporteerd is in mijn CAD programma. De hoogte van dit object heb ik kunnen bepalen door de maatvoering te meten aan de eveneens in CAD geïmporteerde foto van hierboven.

Het ornament ziet na conversie tot een 3D object zo uit:



Door de eerste foto als referentie te gebruiken, kan ik de vorm van de raamstijl namaken.



Vervolgens combineer ik de twee onderdelen tot één object. Hier zie je voor- en achter aanzicht:





Nou, hier zijn volgens mij wel leuke dingen mee te maken.

Iemand een uitdaging nodig? Wat dacht je hier van? 😄



Gr, Hans

[3Dbuildr]

Mijn N-schaal poppetjes en DAFjes zijn besteld, hopelijk zijn ze op tijd zodat ik ze kan meenemen naar Helmond (als bezoeker), ik ben benieuwd!!



Fred

[Hans van de Burgt]

@Fred,

Het DAF museum is in Eindhoven. Stuur me een PM als je van plan bent te komen. Ik ben er vaak op donderdagen.

Gr, Hans

[p-kokkie]

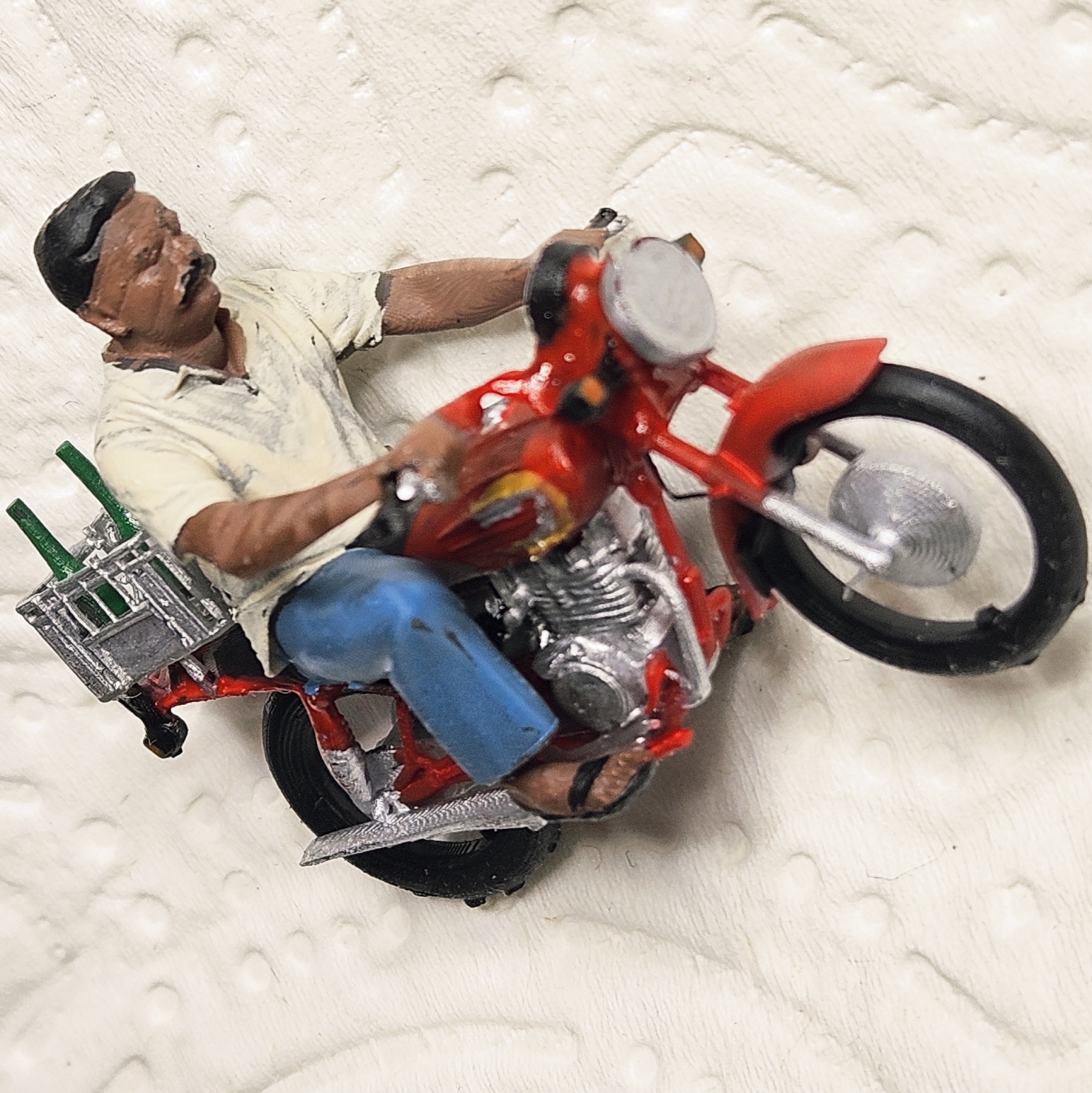

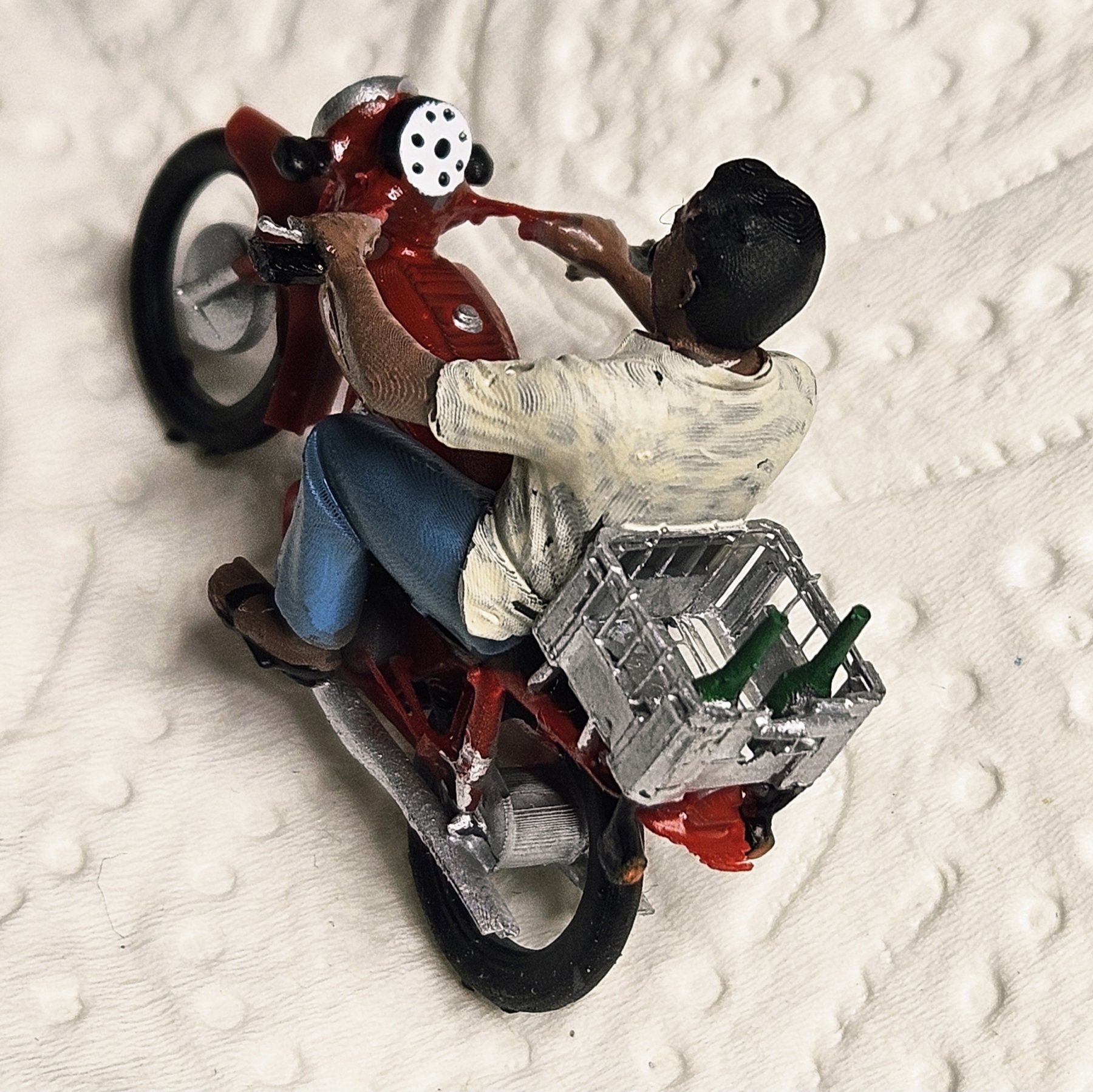

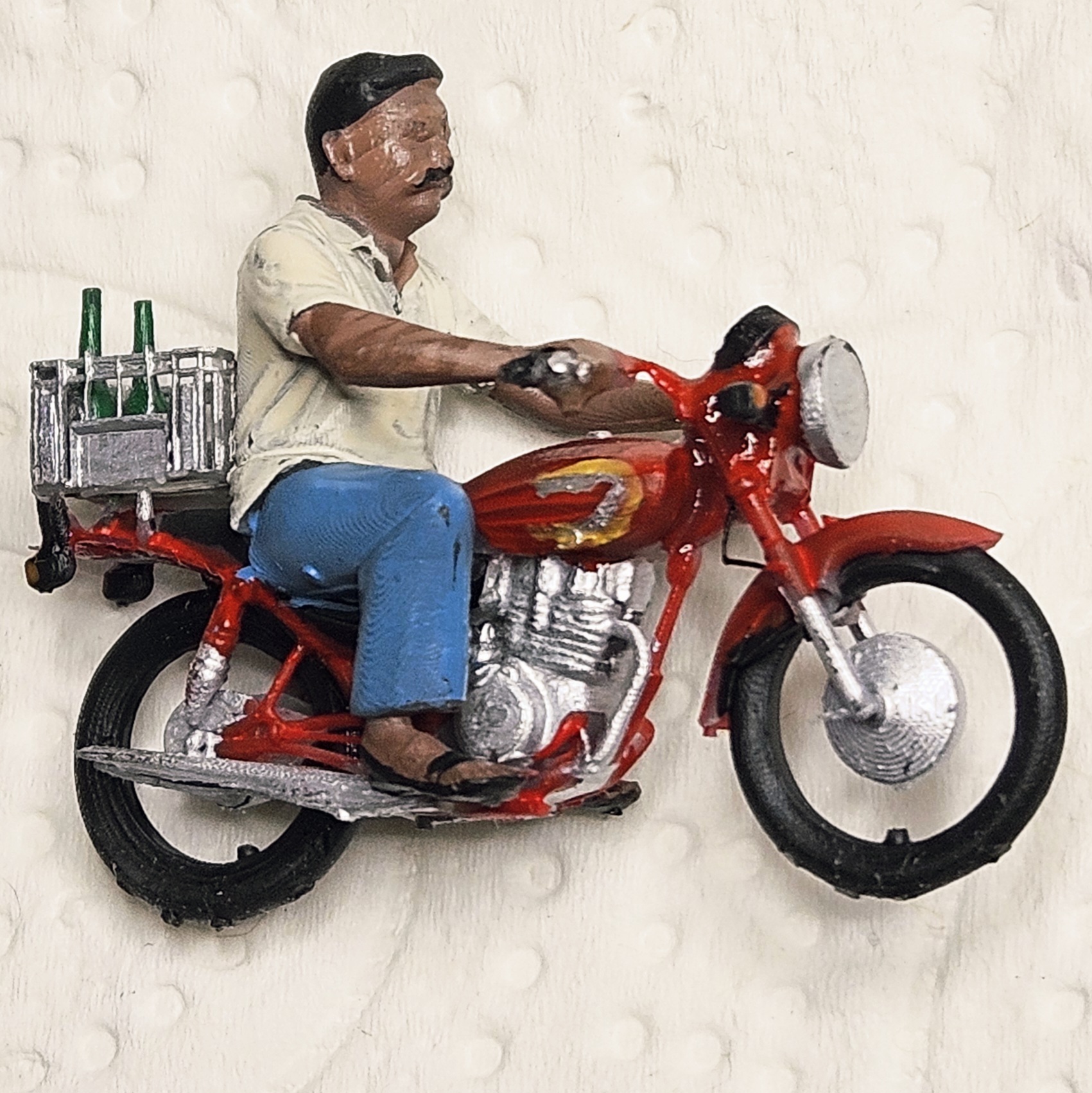

Al die Ki... je zou bijna vergeten dat al die ontwerpen ook een keertje geprint moeten worden en tot een fysiek resultaat moeten leiden! Zo gezegd zo gedaan! Voor mijn Darjeeling Himalayan Railway in schaal Nul moest er een moter met berijder komen.

De methode van 2D naar 3D is volgens mij onderhand wel duidelijk en makkelijk te doen voor een ieder. Als de prompt maar duidelijk en helder is dan kan Ki je ideeën omzetten naar iets moois in 2D. Daarna de afbeelding ff door de 3D generator en hup... printen maar!

Even een uurtje besteden aan het schilderwerk en het resultaat mag er wezen!

Groetjes, Pascal

url=https://images.beneluxspoor.net/bnls_2025/20251101-134824-690605c65f9d4.jpg][/url]

[Eric v C]

Fraai
