Bezetmelder brug in rolbrug blijft actief als rolbrug gestopt is

[Roelof Hartholt]

Ik heb een Marklin rolbrug omgebouwd naar naar 2 rail.
En gebruik hierbij een SBD decoder van Boll.

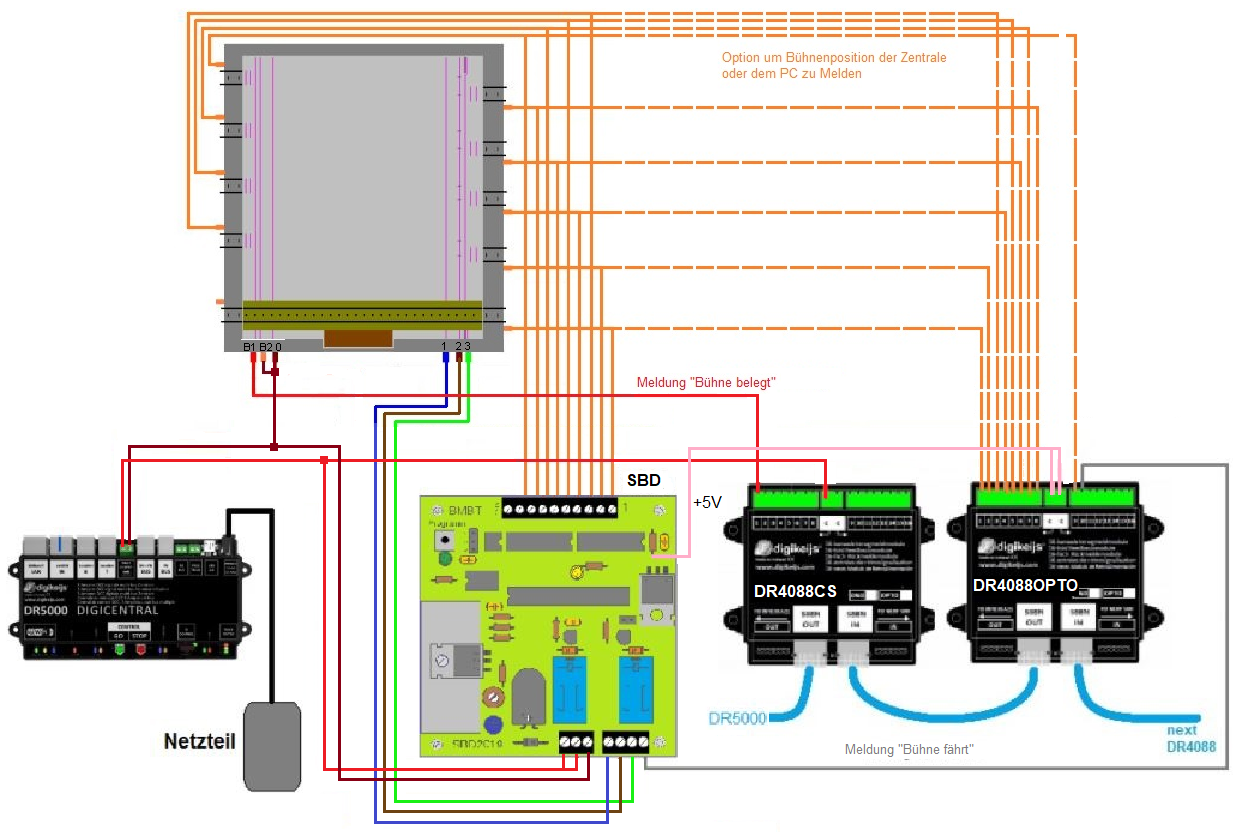

En heb het aangesloten volgend de handleiding op de Foto in de bijlage.



Ik gebruik Een Yammorc YD 7001 en combinatie met I Train.


En gebruik hierbij een digikeijs DR 4088 Opto voor de detectie van de brugstand die ik volgens de foto heb aangesloten.
Alleen het probleem is dat de bezetmelder in de brug die de locomotieven detecteert actief blijft als de brug op 1 van de op en afritten  is gestopt.
1 van de detectiemelders aan de BD 4088 opto van de brug staat in verbinding de rail de brug waar ook de bezetmelder locomotief bevind.
Als de brug bij 1 van de op of afritten is gestopt.
Waarschijnlijk omdat de de bezetmelder van de DR4088 CS conflict heeft met de melder van de DR4088 Opto

Mijn vraag is hierop is:.

Is daar een oplossing voor om die spookmelding in de brug eruit te krijgen ?.

[Ronaldk]

Wat was de originele schema van de brug met detectie e.d.?

[Roelof Hartholt]

Wat was de originele schema van de brug met detectie e.d.?

Ja, dat is het schema die de leverancier van de decoder  mij gestuurd heeft.

[Karst Drenth]

Ik vermoed, dat de DR4088-CS de meetstroom van de DR4088-OPTO "ziet" en daardoor "bezet" meldt.

Je kunt de ingang van de 4088-CS ongevoeliger maken door een weerstand van 270 Ohm tussen ingang en "C" aan te sluiten.

Groet,
Karst
