Train-o-matic micro decoder icm Zimo Staco 3

[Tjalling]

Hallo,

Vraagje over de combinatie van deze decoder met de Zimo Staco 3B:

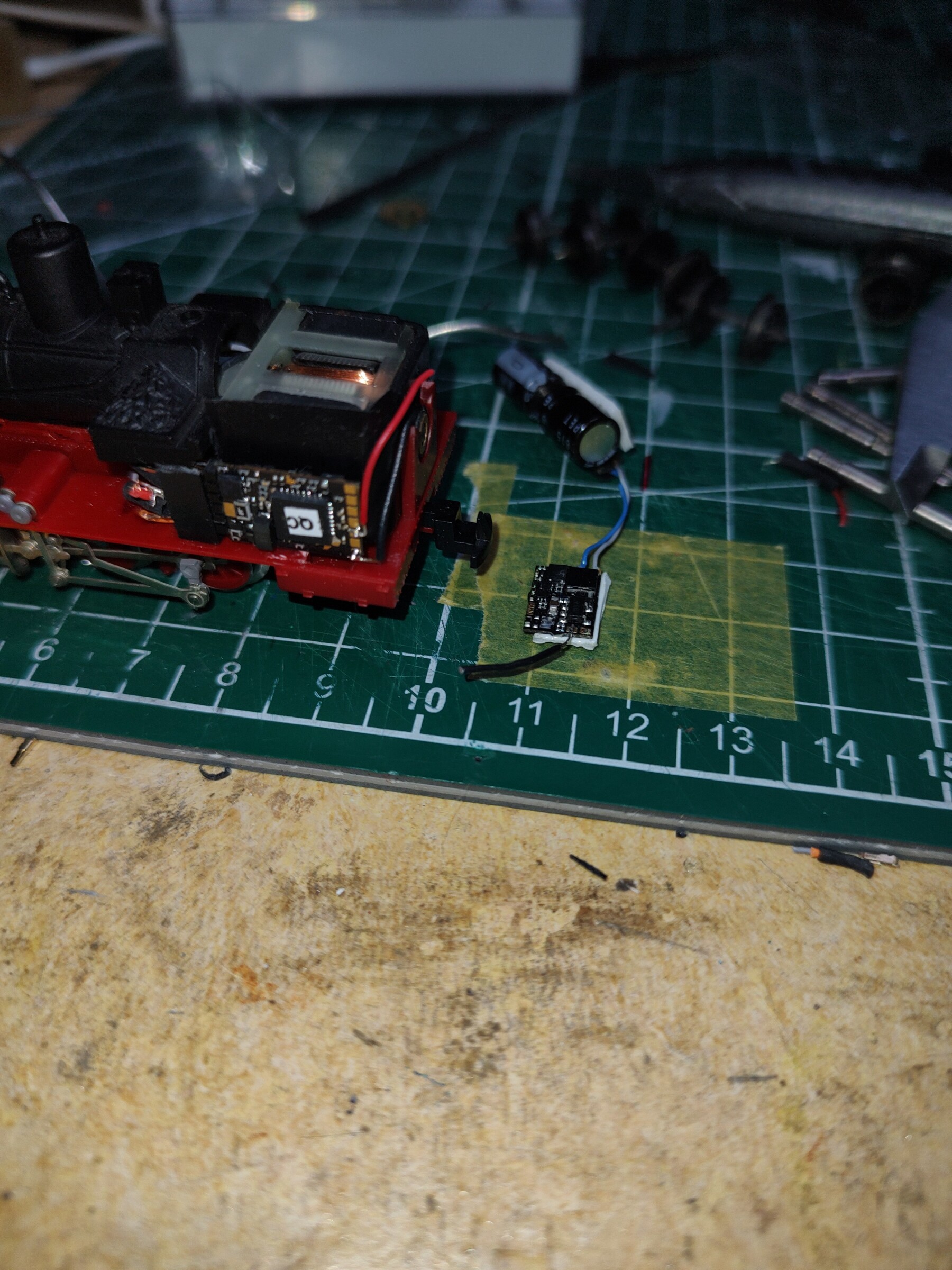

Het lijkt allemaal recht toe, recht aan: draad van massa decoder naar massa op de print can Zimo, draad van de pluspool van decoder naar de print, en 2 condensatoren aansluiten.
Dat heb ik gedaan, en volgens mij zonder fouten. Toch ontstaat er meteen kortsluiting zodra ik de lok op de baan zet. Wat heb ik (waarschijnlijk) fout gedaan? Of moet er nog een CV gezet worden?

De locomotief rijdt probleemloos zonder de Staco aangesloten.

Hulp wordt erg op prijs gesteld

Groet,
Tjalling

[VAM65]

Deze link ken je? https://tramfabriek.nl/powerpacks.html

[Tjalling]

Yep. Die site heeft me al veel geholpen.

Groet,
Tjalling

[Sven]

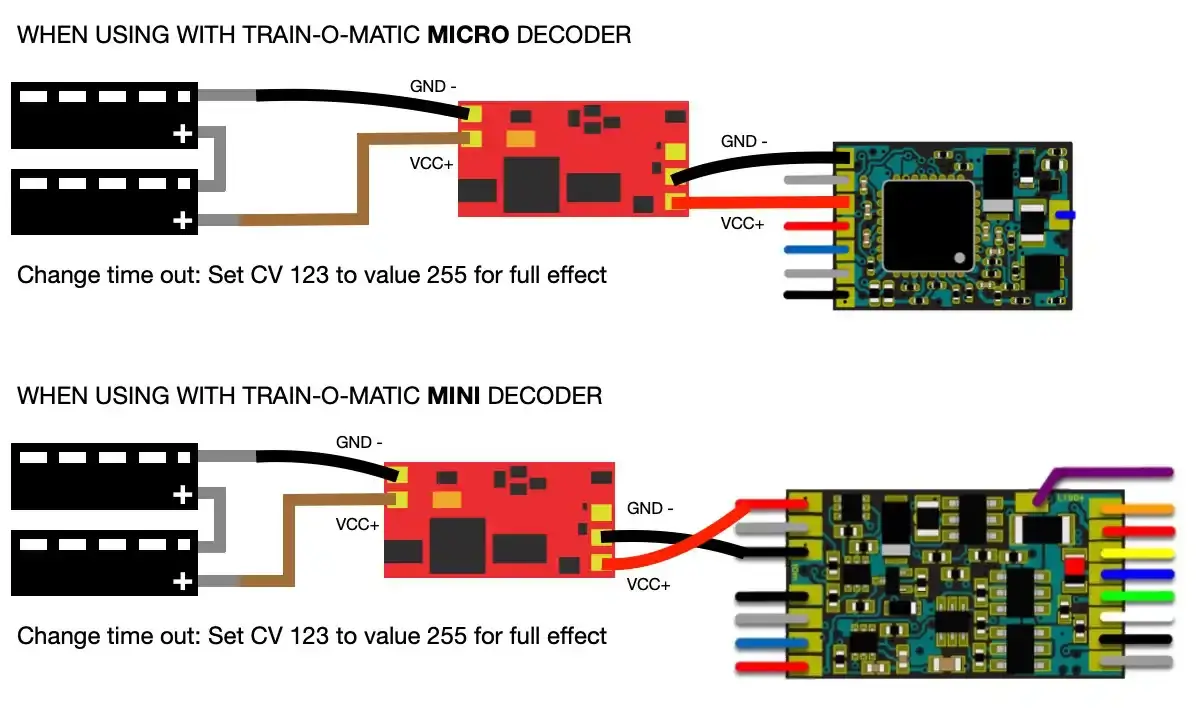

Laat eens een foto zien hoe je het hebt aangesloten. Je hebt dan toch iets fout aangesloten en da's voor ons niet te gokken wat dat is. Het kan zijn dat je naar het verkeerde plaatje kijkt. De Train-O-Matic Micro en Mini hebben de GND and VCC+ niet op dezelfde manier zitten. Die zitten omgedraaid. Ben ik ook niet blij mee, vraag me af of dat echt niet anders kon, maar het is zoals het is.

[Sven]

Ik zal dat plaatje op de Tramfabriek website vervangen dat het verschil duidelijk is. Ik kan me voorstellen dat je het verkeerd overneemt zo.

[Sven]

[Tjalling]

Dank voor je reactie.
Ik ben inmiddels tot de conclusie gekomen dat ik het verkeerd aangesloten heb.
Zwart is massa, zit op de verkeerde plek op de Zimo print.

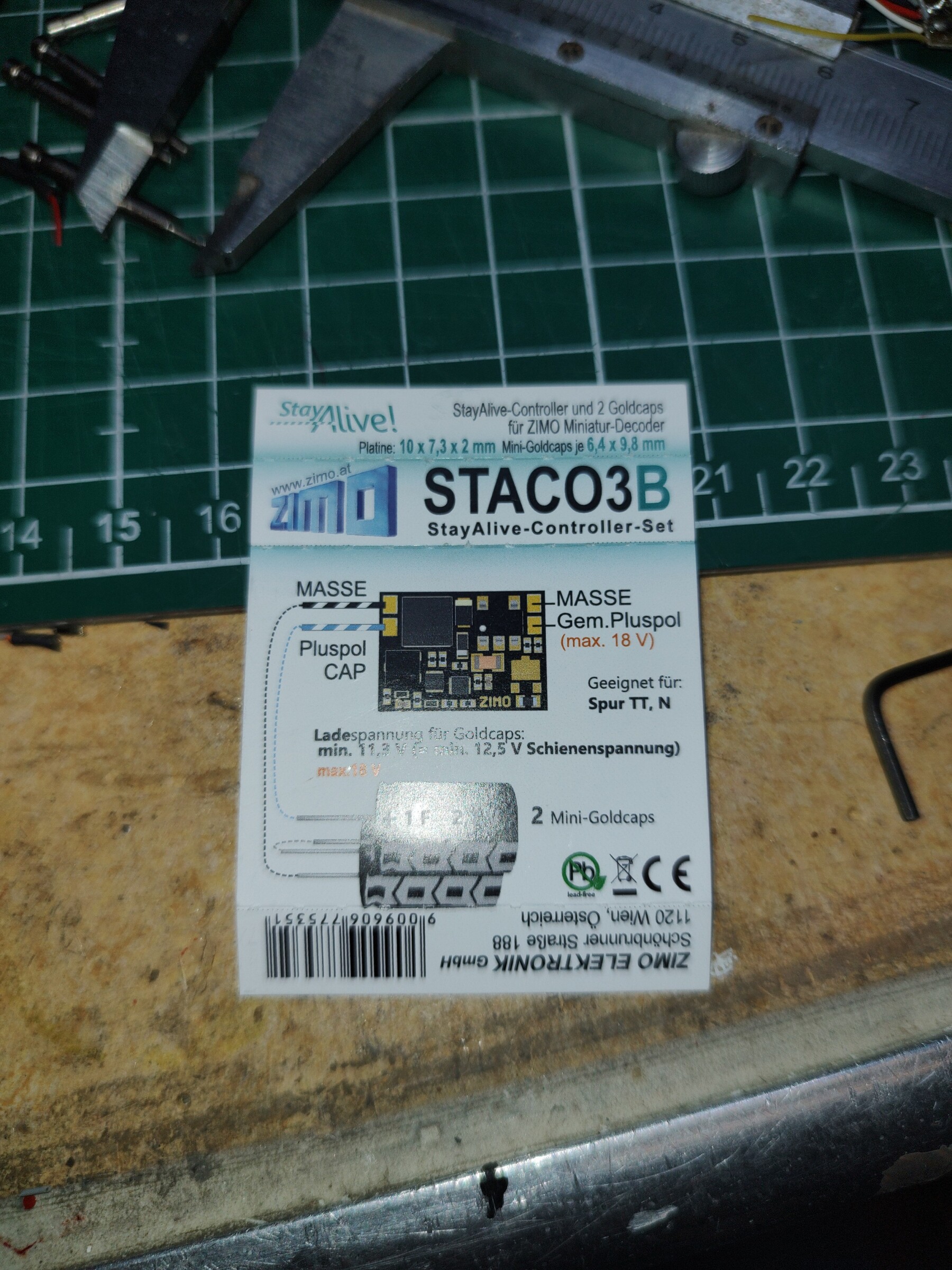

Dit is het plaatje van Zimo:



Groet,
Tjalling

[Sven]

Inderdaad. Die zwarte kabel moet naar rechts.
