Auteur Topic: Tekening gezocht van WUBO…. (gelezen 1660 keer)

Rob Ellerman · « **Gepost op:** 17 April 2025, 23:04:05 »

… en als je niet weet wat een WUBO is:

foto van Google earth, noordzijde Schipholtunnel

Een Waarschuwingsinstallatie bij UitzichtBelemmerende Objecten (WUBO) is een waarschuwingsinstallatie ten behoeve van de persoonlijke Veiligheid. Daar waar het menselijk onmogelijk is om een Trein minimaal 30 seconden van te voren te zien aankomen (de trein rijdt de geldende baanvaksnelheid), bijvoorbeeld door een scherpe boog, dient een WUBO te waarschuwen voor een naderende trein. Een WUBO staat per Spoor opgesteld.

Ik ben dus op zoek naar een tekening met afmetingen van dit sein. Is er iemand die me daaraan kan helpen?

Pauldg · « **Reactie #1 Gepost op:** 18 April 2025, 10:31:48 »

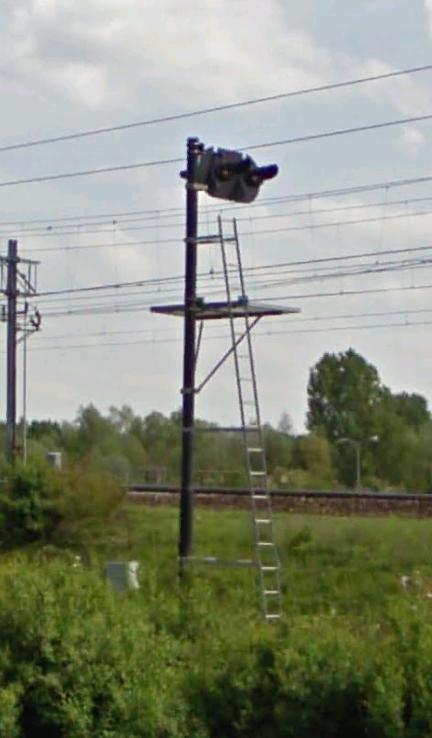

Mocht je er niet uitkomen: de onderdelen (mast, scherm, ladder, lampen) lijken qua maat op de onderdelen van een gewoon lichtsein. Met een paar goede Wubo foto's en een maatschets van een hoofdsein kan je waarschijnlijk 99 procent van de maten herleiden.

Inklimmen met een rolmaat kan natuurlijk ook, maar dat is een vrij immoreel advies voor alle betrokken partijen

Rob Ellerman · « **Reactie #2 Gepost op:** 18 April 2025, 11:06:00 »

, dank voor de tip, maar ik wacht nog eventjes wat langer op een mogelijk wat concretere reactie...

AB 7216 · « **Reactie #3 Gepost op:** 18 April 2025, 11:40:02 »

Hoi Rob,

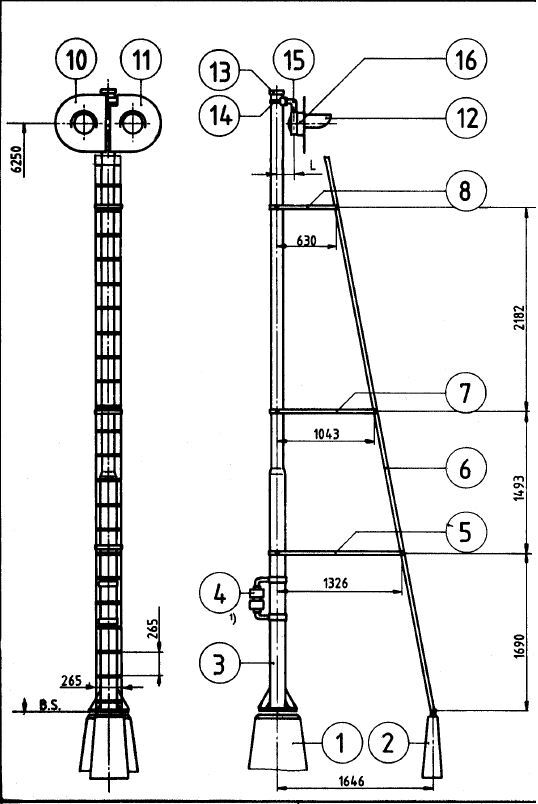

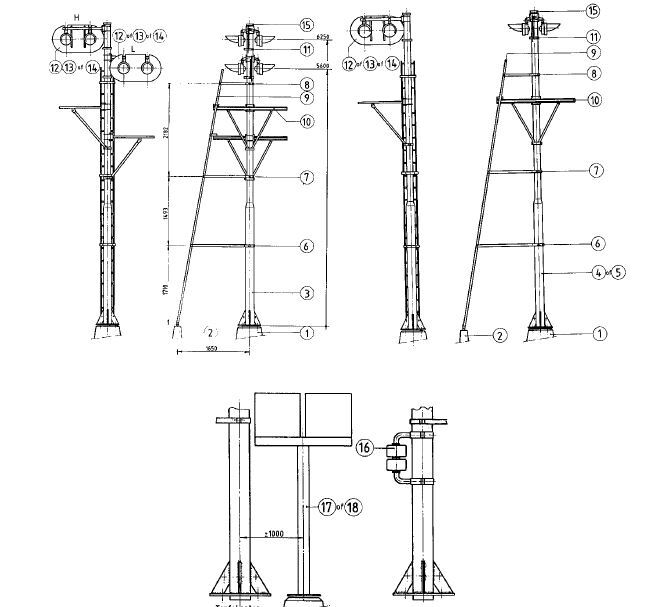

Hier enkele tekeningen die ik in wat oude seinwezen onderhoudsboeken heb gevonden:

Groeten Arjen

Rob Ellerman · « **Reactie #4 Gepost op:** 18 April 2025, 12:21:17 »

Ha Arjen,

Geweldig, precies wat ik zoek. Enorm bedankt

Rob

Menno · « **Reactie #5 Gepost op:** 19 April 2025, 20:46:07 »

Citaat van: Pauldg op 18 April 2025, 10:31:48

Mocht je er niet uitkomen: de onderdelen (mast, scherm, ladder, lampen) lijken qua maat op de onderdelen van een gewoon lichtsein. Met een paar goede Wubo foto's en een maatschets van een hoofdsein kan je waarschijnlijk 99 procent van de maten herleiden.

Maar zijn dat niet

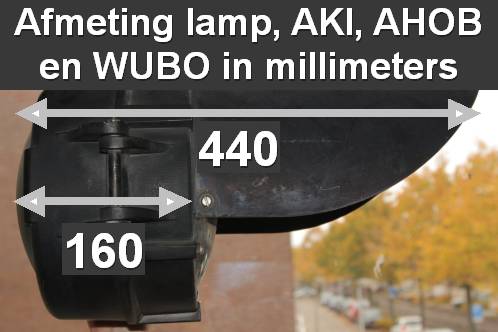

Lichtseinen hebben kleinere lampglazen dan WUBO's, die lamphuizen als gebruikt in AHOB's en AKI's dragen. Lampglazen voor AKI/AHOB/WUBO hebben een diameter van 210 mm. Bij een lichtsein is dat geloof ik 135 mm.

Voor de handigheid:

Voor de meelezers met contacten bij Volkerrail/Vialis/noemhetmaar: ik zie dat de WUBO's inmiddels ook omgebouwd worden naar LED-varianten. Als iemand mij een dubbele set spreidlenzen, paraboolspiegel én lamphouder kan leveren, hou ik me aanbevolen, want eigenlijk wil ik m'n set AKI-lampen in originele staat terugbrengen.

De gloeilampjes kan ik bij Railpro krijgen, helaas de rest niet (meer).

EDIT: ik bedenk me net dat ik ergens erg nauwkeurige maat-gegevens moet hebben van het achtergrondschild, maar kan die nu niet vinden...
