Peter.D · « **Reactie #30 Gepost op:** 04 January 2026, 14:52:24 »

Inmiddels is het 2026 en het wandpaneel is klaar en deels werkend. Zodra het geheel klaar is en werkt
zal ik proberen er een filmpje van te maken.
Zie hieronder de onderzijde van het paneel. Een behoorlijke (bedrading)klus. Bij alle rechthoekige leds moeten de
hoekjes eraf aangezien de rechthoekige "gaten" natuurlijk niet rechthoekig zijn. Daarna wat lijm erbij en het zit goed vast.

Peter.D · « **Reactie #31 Gepost op:** 04 January 2026, 14:54:37 »

En hier hangt het paneel aangesloten en wel aan de wand.

Peter.D · « **Reactie #32 Gepost op:** 04 January 2026, 15:00:19 »

Uiteraard heeft de oplettende lezer gezien dat er nog een aantal panelen komen....
Zie hieronder welke dat zijn. Het ligt nu te drogen(alles gelijmd), en dan ook bruin beitsen en aansluiten.

Dit is een paneel wat aan de voorzijde van de baan komt. Rechts daarvan moet het paneel komen voor de aansturing
van het zichtbare deel van de baan. Dit gaat lijken op een spdrs60 paneel.
En daarna... de aansluiting naar het zichtbare deel maken.

einte · « **Reactie #33 Gepost op:** 04 January 2026, 18:39:45 »

Hallo Peter,

Dit doet me weer denken aan mijn werk, paneelbouw van besturings kasten.
Mooi gelukt!

Eric v C · « **Reactie #34 Gepost op:** 04 January 2026, 18:47:38 »

Blindschema's heten die toch?

einte · « **Reactie #35 Gepost op:** 04 January 2026, 19:35:16 »

Citaat van: Eric v C op 04 January 2026, 18:47:38

Blindschema's heten die toch?

Vroeger was dat inderdaad zo, hoop draad naar de deur, nu zijn het maar 2 of drie draden naar de monitor en een netwerkkabel.

Mis het wel soms, veel relais etc, veel draad, nu alles in modules etc. van Comap bv.

Peter.D · « **Reactie #36 Gepost op:** **Vandaag** om 14:28:16 »

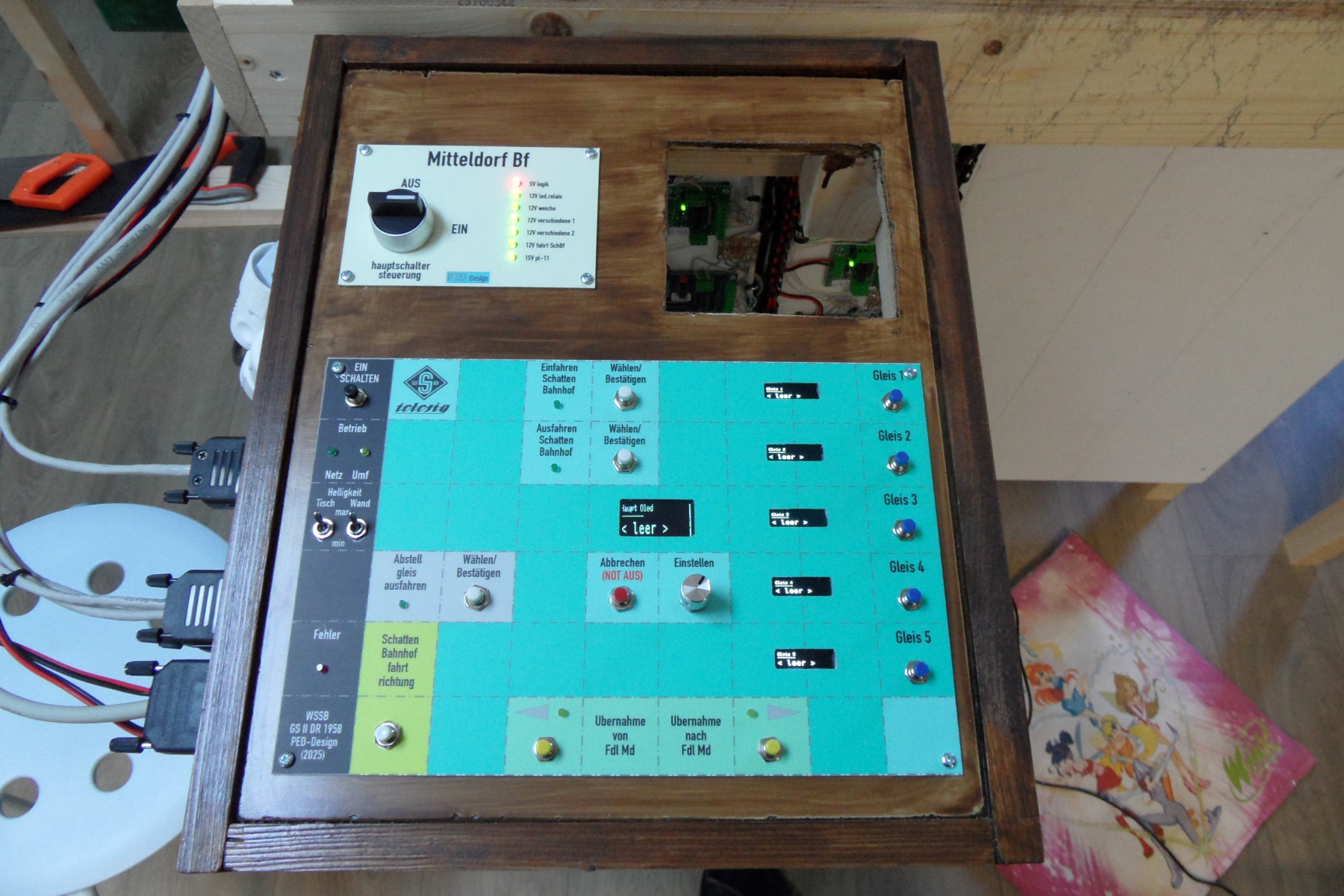

Het besturingspaneel voor het schaduwstation is ook klaar.
De print in het midden is een 4051 multiplexer voor de 6 oled displays.
De extra weerstanden zijn voor de pullup van de SDA lijnen en de SCL lijn.
Het printje onderaan is om van 12V 6V te maken, hiermee kunnen de leds in dit paneel en de leds
van het wandpaneel gedimd worden.

Tevens een simpel programmaatje gemaakt om de oleds te testen. Het linker oled ziet er vreemd uit,
dit komt omdat dit ook als een 128x32 wordt aangestuurd ipv 128x64. komt later goed.
De oleds voor de sporen gaan straks aangeven welke trein er in het schaduwstation op welk spoor staat.
Het grotere oled is voor een aantal algemene zaken. Dit hadden ze waarschijnlijk niet in de jaren 50/60, maar ik vind
het een leuke toevoeging.
Op het gat moet een plaatje komen, hier kan later een schakelpaneeltje komen voor bv verlichting oid.
Nu moet de gehele functionaliteit geprogrammeerd worden, een aardige klus nog denk ik.
