Kalkwagens van NS

[MOVisser]

Staal profielen ga ik inbrengen.

Ronald Visser

[MOVisser]

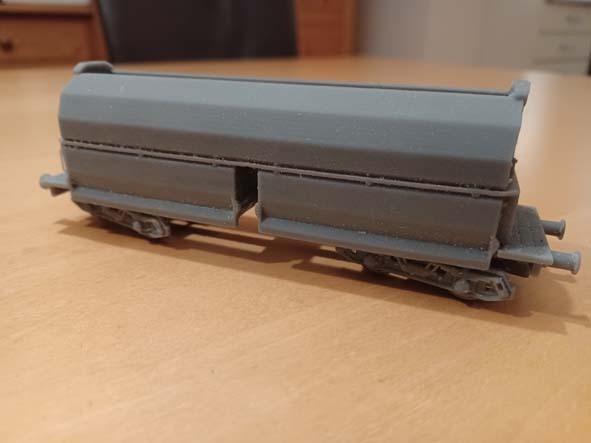

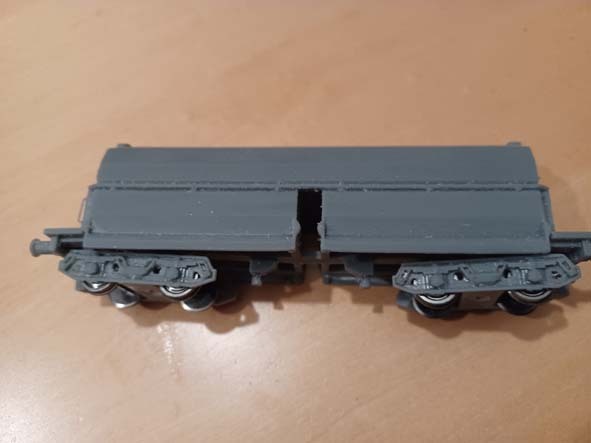

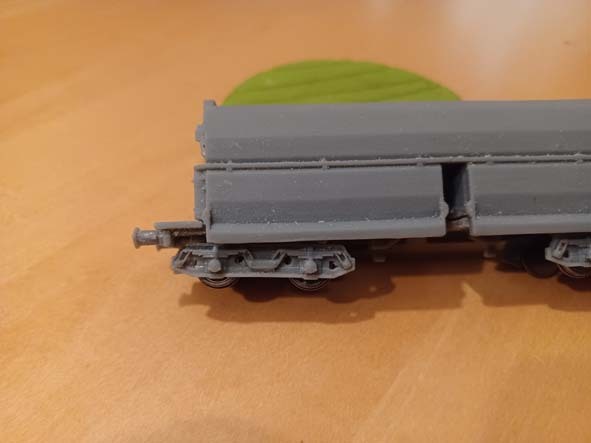

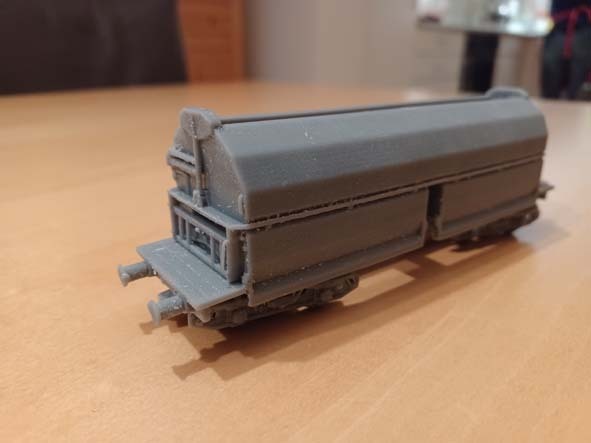

Eerste print testen.
En zijn nog in bewerking.

Veertjes voor de kortkoppeling ontbreken nog (worden stukjes elastiek voorlopig)

De samenstelling zoals op de foto`s wordt dit weekend op rijden getest.
Veel kan nog verbeterd worden, maar we zijn op de goede weg.

Op de komende beurs te bekijken.

Ronald Visser
(klep ontbreekt vanwege het printen, maar is later aan te brengen)

[Edsko Hekman]

Leuk al!

[Rob Ellerman]

Nice

[Montanbahn]

Alhoewel iets te modern voor mij, vind ik hem er top uitzien.

[MOVisser]



[Benelux795]

Gaaf hoor!

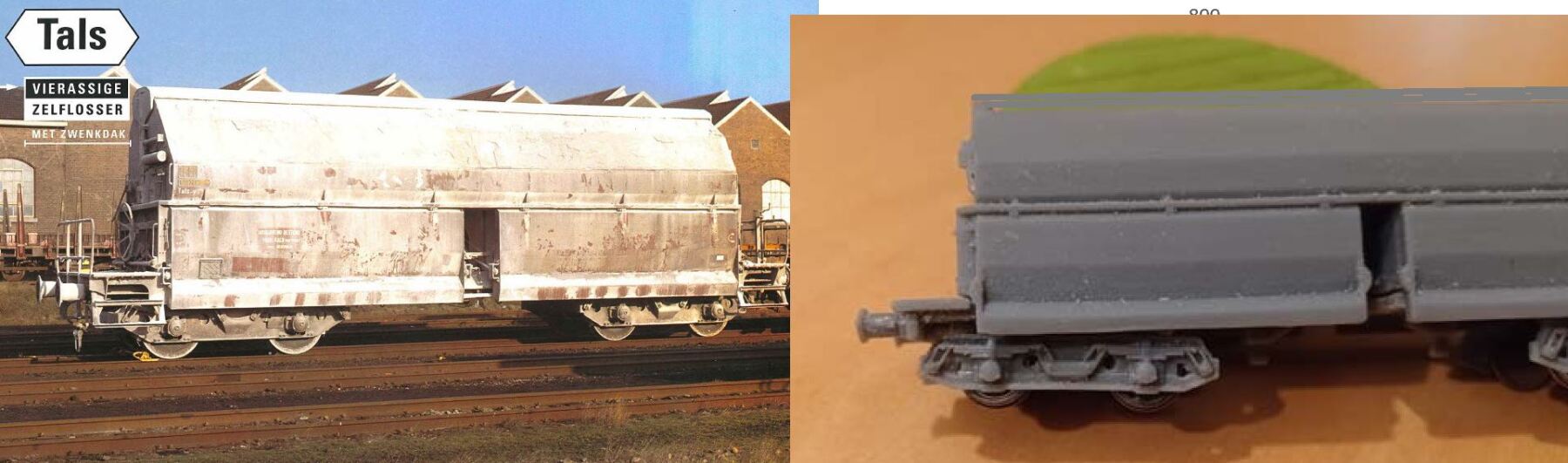

Er lijkt alleen iets scheef met de verhoudingen..? Het draaistel lijkt erg groot en te lang; het loopt door tot voorbij de helft van het bordes, terwijl die bij 1:1 tot halverwege steekt. Ook zie je in 1:1 het veerpakket niet*, dus hij moet iets lager op de pootjes. Allemaal als goede en constructieve feedback bedoeld! En ja, je zit nog in het R&D traject, maar dan weet je dit alvast



PS )* = foto is gekantelde wagon, maar ook bij de rechtopstaande zie je het veerpakket.

[Quinzeedied]

Het origineel heeft zo te zien ook een ander type draaistel Minden Dorstfeld, met alleen maar ronde openingen in plaats van deels ook grotere afgeronde driehoeken
Lijkt dus meer op de Bauform 2, de variant met ronde openingen staat ook genoemd als 2e bij de exportdraaistellen voor Nederland (met in de opsomming van toepassingen ook de Fads genoemd)

http://www.drehgestelle.de/3/ore%2020%2002%2000%20Ausfuehrungsvarianten.html

[Benelux795]

Was al genoemd: https://forum.beneluxspoor.net/index.php?topic=112878.msg3222499847#msg3222499847

Lijkt ook nog steeds dat er te weinig wiel uitsteekt... Kan optisch zijn.

[Quinzeedied]

Dat heb ik gezien, alleen is nu de bovenste eerste bouwvorm uitgewerkt met driehoekige openingen (dat hadden de Nederlandse varianten ook)
Ik ben het wel eens dat het draaistel wellicht iets te lang uitgerekt is, maar dat kan vertekening zijn.

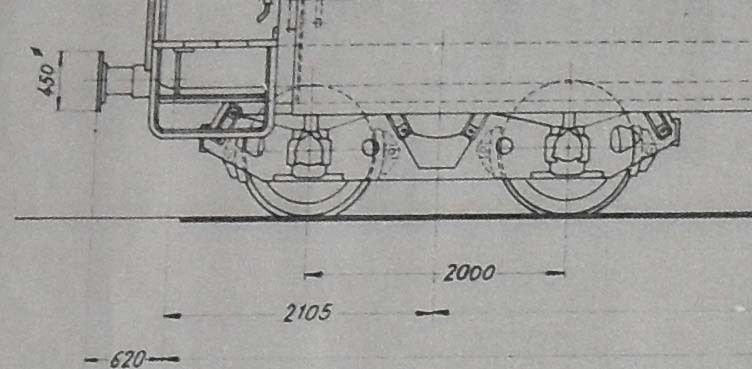

Maar de bouwtekening staat ook online en heeft Ronald vast gebruikt:

http://www.drehgestelle.de/3/MD%202019%2002%2002%20DB%20Skizze%201092_04_80%20gd.gif
(wel de eerste bouwvorm met andere gaten, maar de hoofdafmetingen zullen gelijk zijn)

[MOVisser]

En zo komen we tot een ideaal model.

Ik heb originele tekeningen gekregen vanuit dit topic (Talbot). Waarvoor dank uiteraard.
Een ook gebruikt.
Kwestie van opmeten als de maat er niet bijstaat / verschalen naar 1:87 en intekenen.

Het is nu een kwestie nog van aanpassen, mm werk.
Draaistel 1 mm omhoog of richting het midden.
Rond gat of vierkante cirkel, dekseltje op de klep, gladde klep etc.

Dat maakt allemaal uit voor de interpretatie.
Maar moet ook technisch kunnen.
Wiel as is nu exact as pot. Deze lager maken? Alleen maar omdat de interpretatie zo is?
Geen probleem.

Dan maar een wiel van 12 mm? of toch maar die van 10 mm?

Voor de prijsstelling maakt dat ook uit.
4 stuks assen :  rond de € 2 a 2,4 per as  =  ca € 8
kortkoppeling Roco   2 x 4,40  = ca € 9  (passen echter niet)
Hebben we al € 17
Dan maar plastic wielen eronder? Scheelt € 4 ongeveer.

Ge-etste draaistel van (komt..)  is al € 37 etc...

Kom naar de beurs en kunnen we er over discussieren....
Hand modellen heb ik er staan.

Ik wil er een geaccepteerd model van maken. Voor jullie...

Ronald Visser

Ik zelf dacht altijd dat de leeuw bij de watervallen van Coo (Belgie) en enorme omvang had.
Blijkt dat jaren later even tegen te vallen.

[Benelux795]

Eeeehm, volgens mij rond... zie link in link

https://forum.beneluxspoor.net/index.php?topic=112878.msg3222499576#msg3222499576

Maar ik zie net je tekening; ff speuren

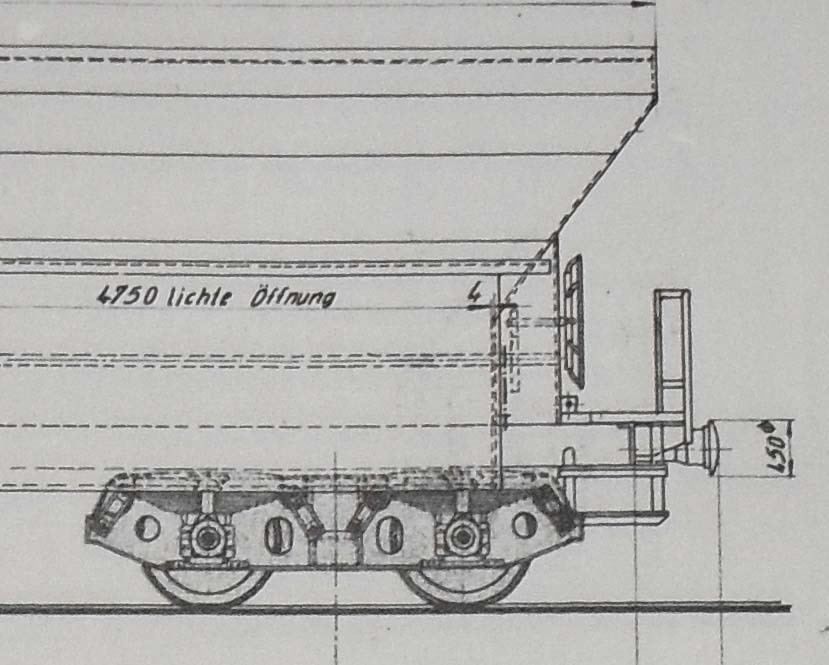

PS interessant; tekening in link toont ook driehoekig gat, foto laat alleen ronde gaten zien.
PS angertalfoto's: ook rond. Ik denk rond

[MOVisser]

Bogies verwisseld?

Deze staat ook meer naar het midden?
Nee bordes is anders...

Kleppen zijn ook iets anders.. korter zelfs

Ronald

[Benelux795]

Volgens mij kijk je weer naar verschillende wagons deze tekening lijkt serie 2520/2530: https://www.n-spoorforum.nl/phpbb3/viewtopic.php?t=12414

PS en een tekening kan ook gewoon verleerd zijn...

[Quinzeedied]

De originele tekeningen kloppen wel vaker in details niet met het uiteindelijke product.
Qua draaistel kun je qua hoofdmaten de tekening in mijn laatste bericht aanhouden, het draaistel met radstand van 2 meter, maar dan met ronde openingen.

De laatste tekening is inderdaad een ander type wagen, met ook een ander (korter) draaistel met een radstand van maar 1,8 meter.
