Beste lezers,

Vandaag wil ik starten met de beschrijving van een nieuw project: de wisselaandrijving van onze clubbaan.

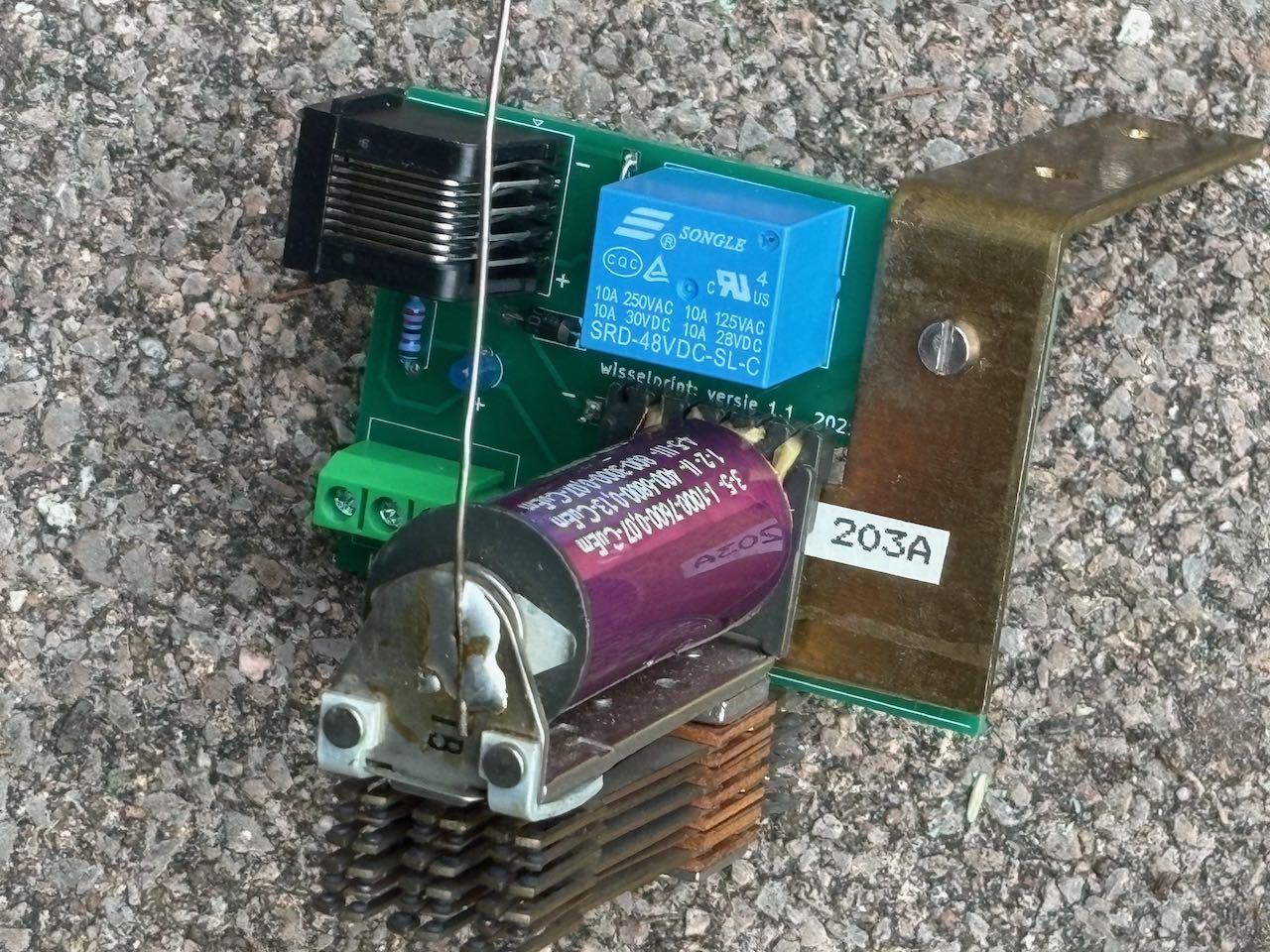

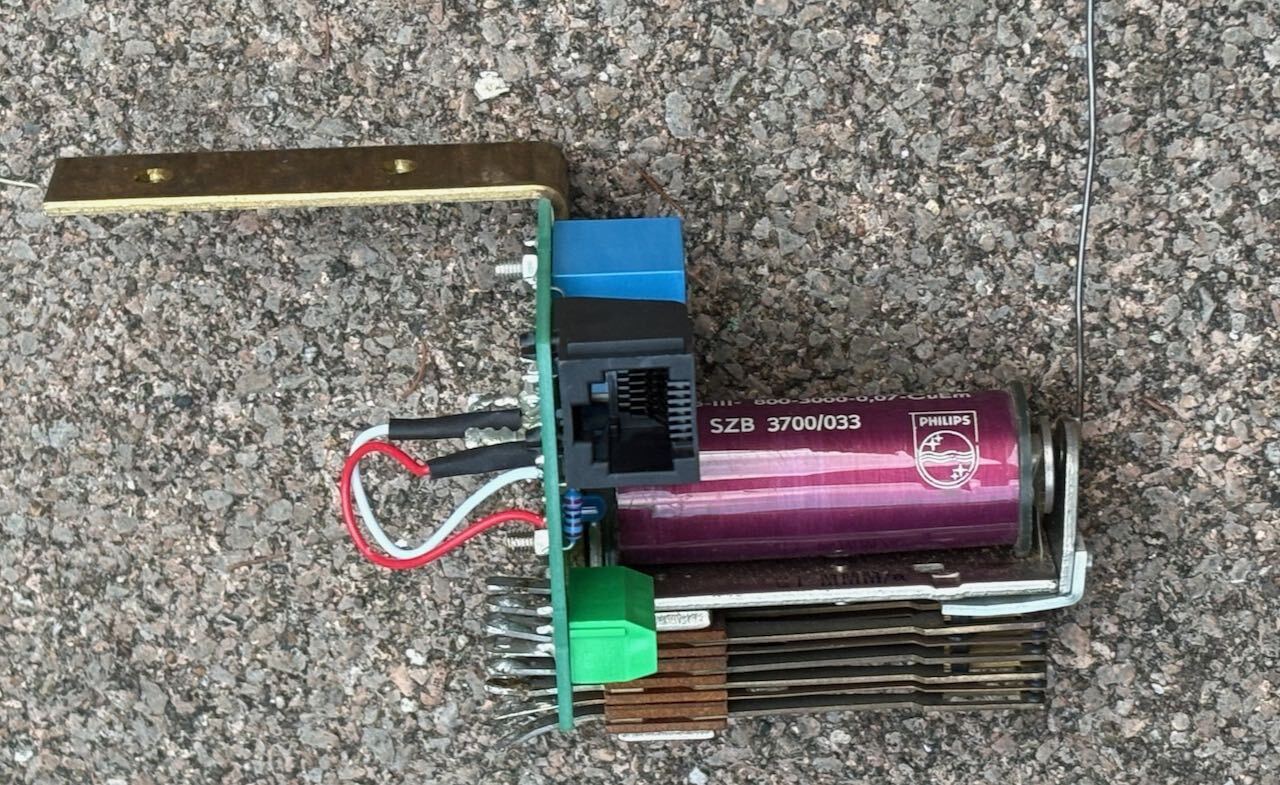

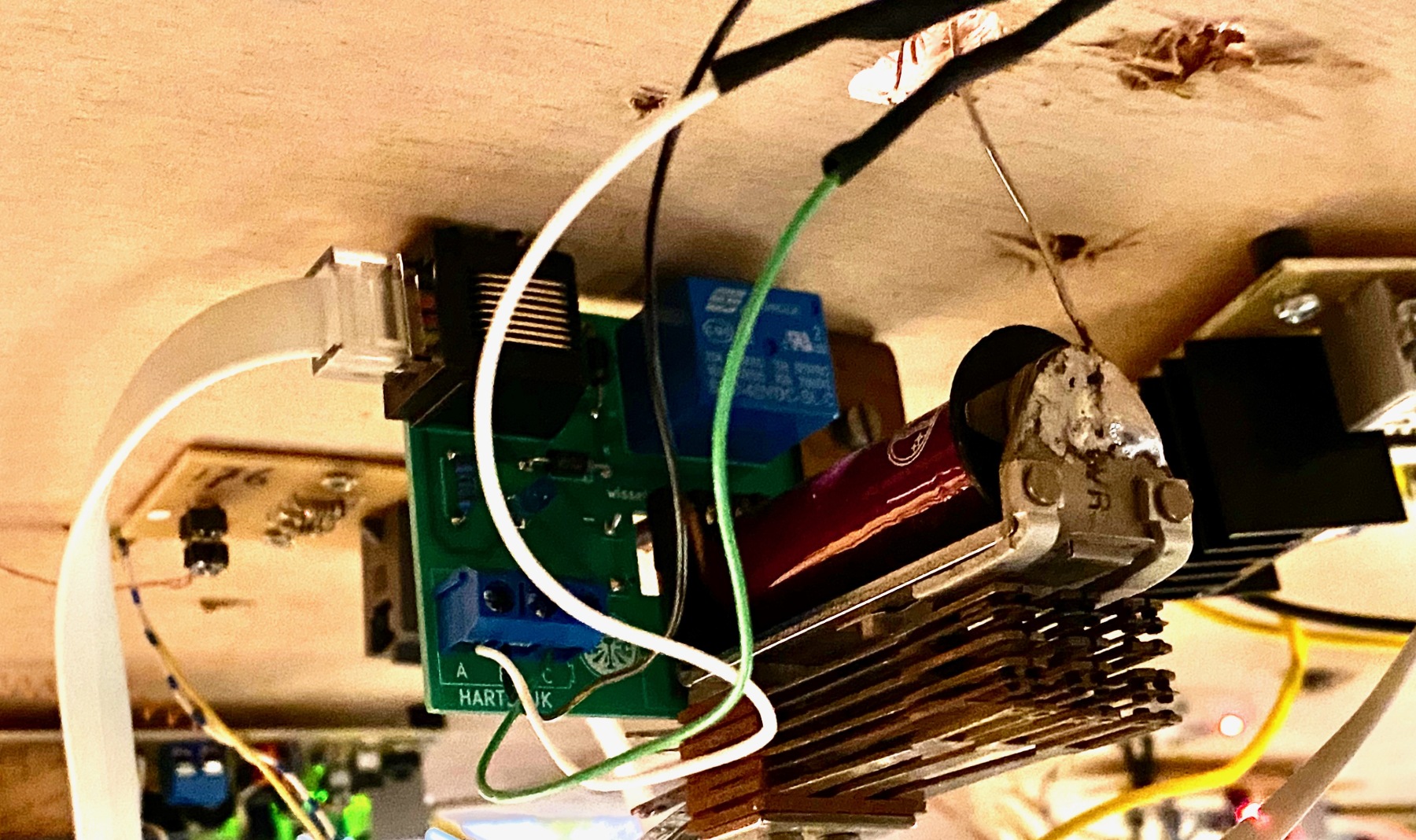

Onder de baan gebruiken we oude telefoonrelais (48 Volt – 1000 Ohm) om de wissels te schakelen. Oorspronkelijk verzorgden deze relais ook de polarisatie van het hartstuk. Omdat echter bleek dat deze oude relais niet altijd betrouwbaar contact maakten, hebben we naast elk telefoonrelais een apart 48V relais geplaatst voor de polarisatie (op de foto te herkennen als het blauwe relais).








De wisselprintjes zijn allemaal voorzien van een RJ45-connector. Op de buitenste pinparen (1+2 / 7+8) staat 48V wanneer het wissel omgezet moet worden, en geen spanning wanneer de ruststand gewenst is.

De wisselprintjes worden via een platte, achtpolige witte kabel aangesloten op de centrale besturingselektronica. Elk station heeft zijn eigen besturing. In de oude situatie was deze elektronica verbonden met een PIO-kaart in de pc, waardoor we de wissels met 5V-signalen vanuit de computer konden aansturen. De centrale besturing bestond (in grote lijnen) uit een optocoupler per ingangssignaal, die vervolgens via kleine printrelais 48V op de RJ45-uitgangen zette.

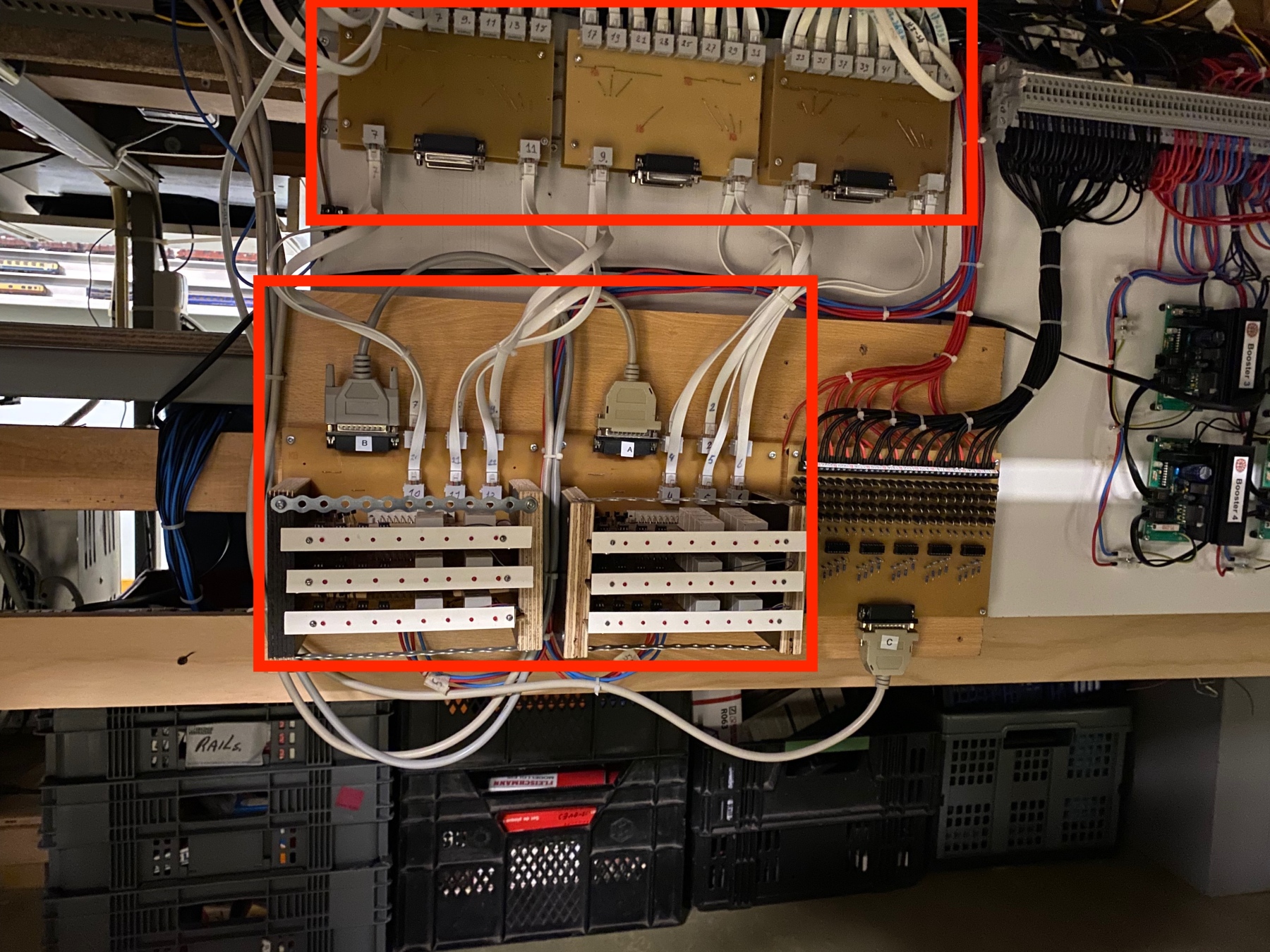

Door de jaren heen is deze elektronica organisch gegroeid. De tijd is nu rijp voor een grondige vernieuwing. Hieronder zie je een foto van de oude besturing; de rood omlijnde delen zijn verantwoordelijk voor de wisselsturing.

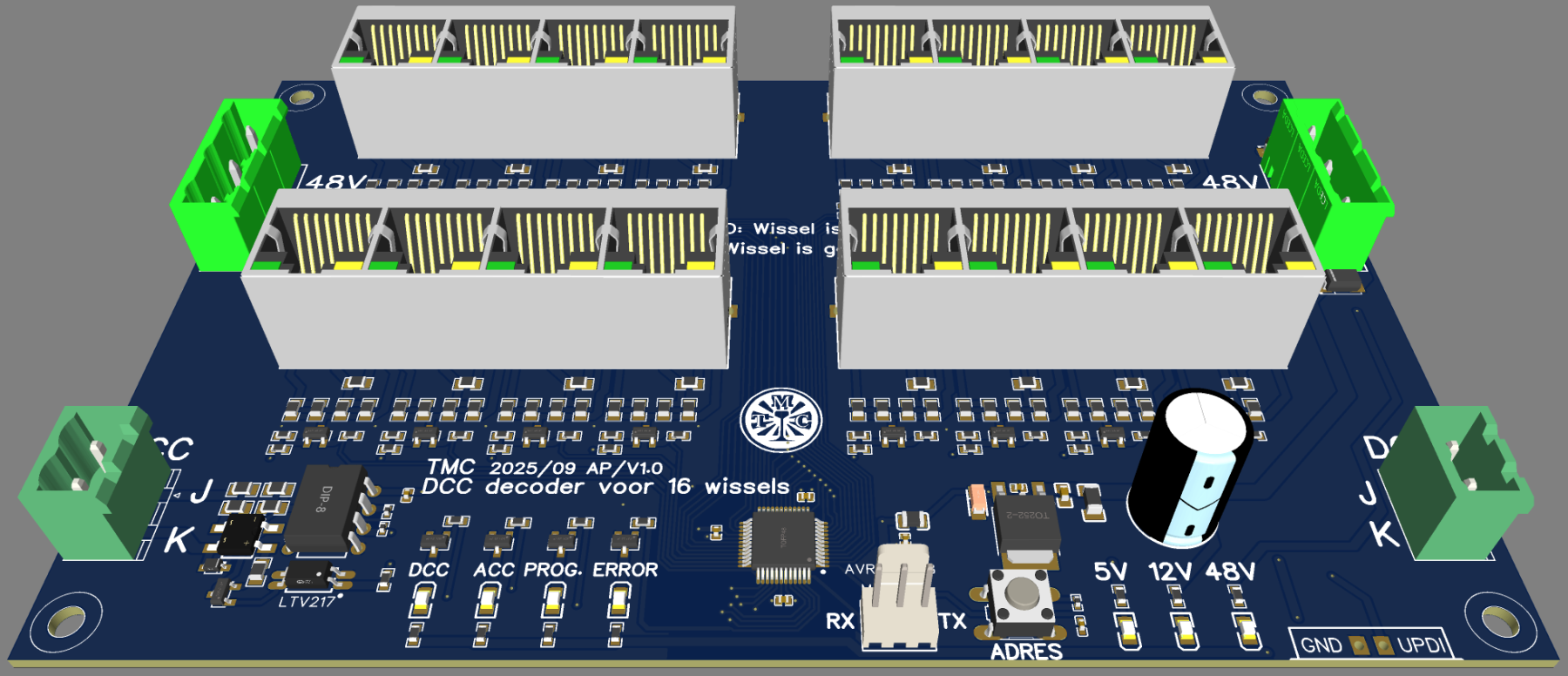

Zoals eerder vermeld, wordt de baanbesturing stapsgewijs overgezet op DCC. Daarom hebben we een nieuwe DCC-wisseldecoder ontwikkeld, die per decoder 16 wissels kan schakelen. Hieronder zie je een screenshot van het nieuwe printontwerp.

Zoals te zien is, zijn de oude “losse” RJ45-connectoren vervangen door moderne connectors zoals die ook in netwerkswitches gebruikt worden. Op elke connector kunnen vier stekkers worden aangesloten. Bij elke uitgang horen een gele en een groene LED.


We hebben nagedacht over een nuttige toepassing van deze LEDs. Uiteindelijk is het volgende principe gekozen:
– Wanneer een wisselrelais correct is aangesloten en zich in ruststand bevindt, brandt de groene LED.
– Wanneer het relais wordt geactiveerd, dooft de groene LED en gaat de gele branden.

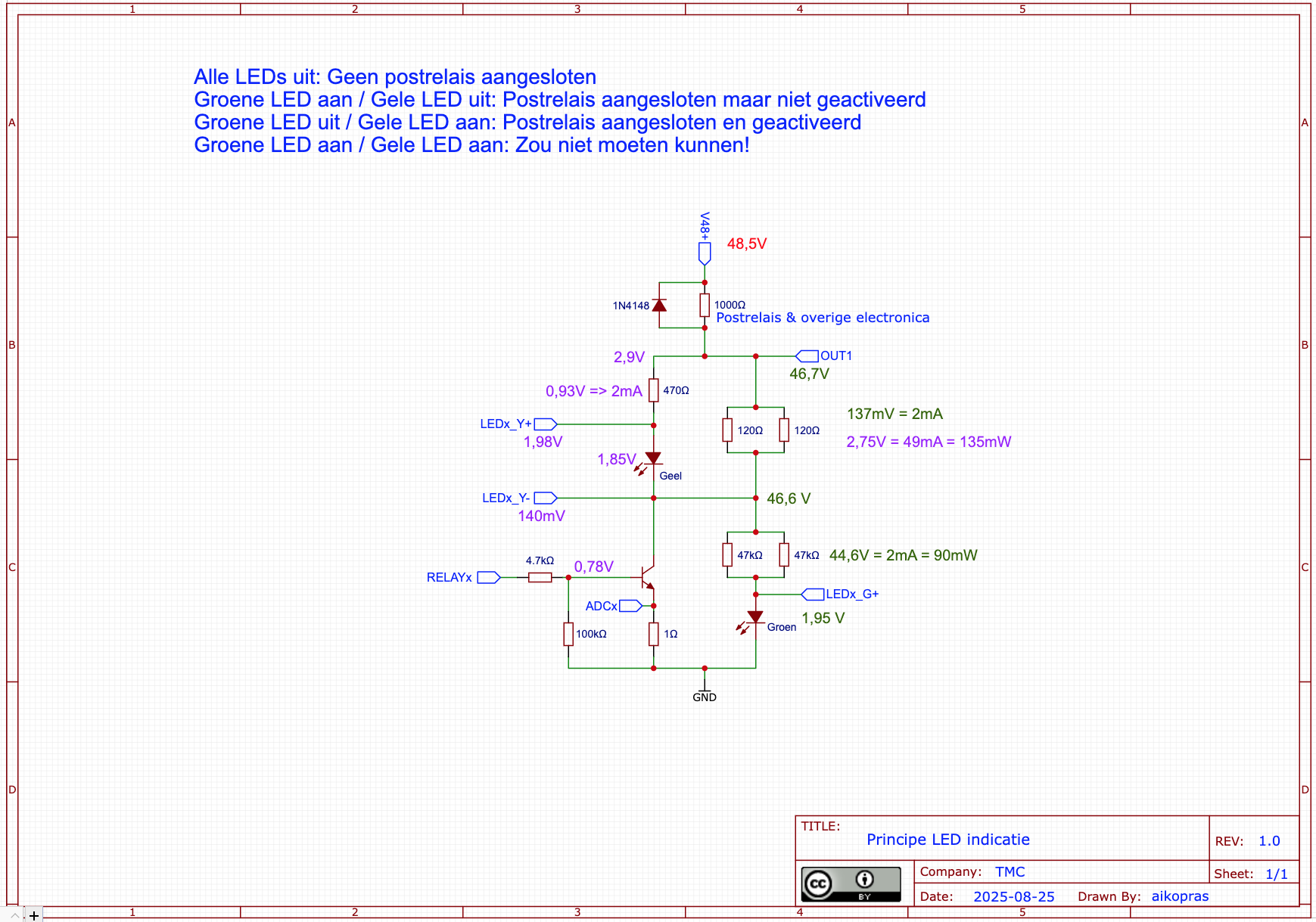

Na wat gepuzzel is het hieronder staande principeschema opgesteld. Dit is op een experimenteerprint getest. Daarbij is op alle punten gemeten welke spanningen aanwezig zijn en hoeveel stroom er loopt. De theorie en de praktijk bleken gelukkig met elkaar in overeenstemming te zijn. Wat wel wat tegenviel, is dat de LEDs maar liefst 1 à 2 mA nodig hebben om zichtbaar te zijn. Daarom zijn soms weerstanden parallel geschakeld om oververhitting te voorkomen.


In het schema zijn spannings- en stroomwaarden aangegeven:
– Groene waarden gelden wanneer het relais niet geactiveerd is.
– Paarse waarden gelden wanneer het relais wel geactiveerd is.

In de emitter van de transistor is een kleine weerstand van 1 Ohm opgenomen. Deze dient om via de ADC-ingangen van de processor te kunnen meten hoeveel stroom er loopt. Bij een fout of overbelasting kan het wissel dan (hopelijk snel genoeg) worden uitgeschakeld. Of de ADC in de praktijk snel genoeg reageert om schade bij een kortsluiting te voorkomen, moet nog blijken – de reactietijd ligt in de orde van tientallen microseconden.

Commentaar is van harte welkom!

Groet,
Aiko
