Auteur Topic: Van Biervliet RFO 62 cabineverlichting werkt niet  (gelezen 1292 keer)

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Van Biervliet RFO 62 cabineverlichting werkt niet
« Gepost op: 14 June 2024, 13:05:31 »
Hi

Ik heb een RFO 62 van van Biervliet overgenomen van iemand. Het ding heeft maar beperkte functies, waaronder cabineverlichting.

Als ik deze inschakel, dan gloeit ie op (hij is ingesteld met dimmen), maar bij einde van de 'opgloeiperiode' schakelt hij uit. Als ik de functie dan uitzet, dan begint ie op 'max' en dimt ie weer naar beenden. Tijdens de 'dimcyclus' hoor je ook een zoemend geluid. Er zit een lokpilot 5 in.

De lichten doen het iig, want aan beide kanten zie je het beschreven gedrag. De lokpilot is net naar nieuwste firmware geupgrade.

Iemand enig idee?
Martijn, Voorzitter Beneluxspoor

VAM65

  • Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
  • Offline Offline
  • Berichten: 4228
  • Nederland 1949-1963 in h0
    • Omroep Modelspoor Club - Hilversum
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #1 Gepost op: 14 June 2024, 13:43:44 »
Heb je zelf die firmware update gedaan? Zo ja, dan heb heb je dus een lok programmer, en kun je dan de decoder uitlezen?

Zo nee, heb je een handleiding van de loc? Zo ja, aan welke functieuitgang (dus niet functietoets!) zit de cabineverlichting gekoppeld?

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #2 Gepost op: 14 June 2024, 13:50:41 »

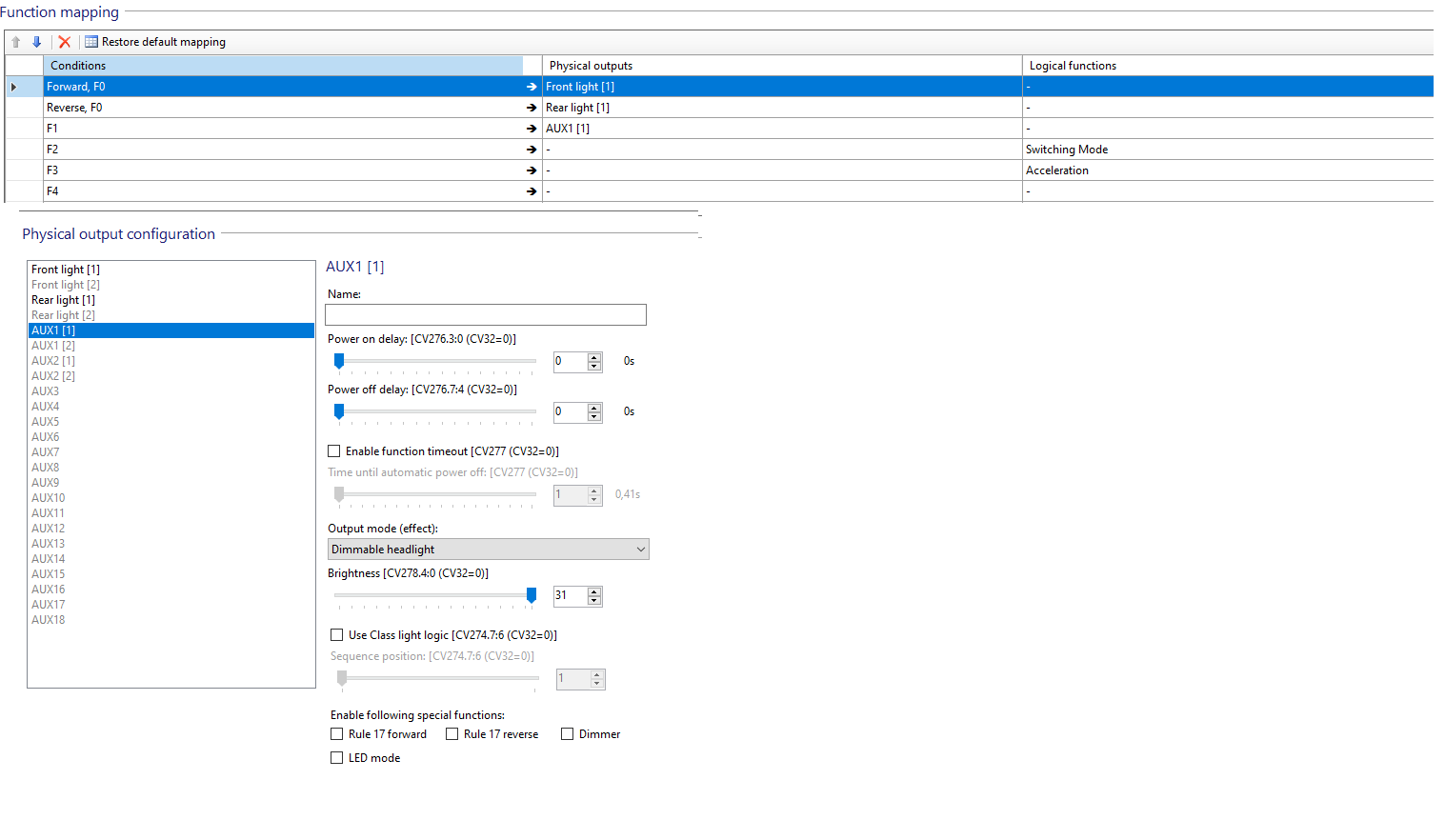

Ja, ik heb een lokprogrammer. Als ik hem uitlees zie ik niets raars. De verlichting zit aan AUX 1 (beide zijden tegelijk)




Martijn, Voorzitter Beneluxspoor

VAM65

  • Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
  • Offline Offline
  • Berichten: 4228
  • Nederland 1949-1963 in h0
    • Omroep Modelspoor Club - Hilversum
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #3 Gepost op: 14 June 2024, 14:00:12 »
En vertoont hij dat gedrag ongeacht of de loc rijdt of stilstaat?

ceuleer

  • Offline Offline
  • Berichten: 525
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #4 Gepost op: 14 June 2024, 15:07:13 »
Bij mijn 55 van B-Models staat deze instelling in de decoder.

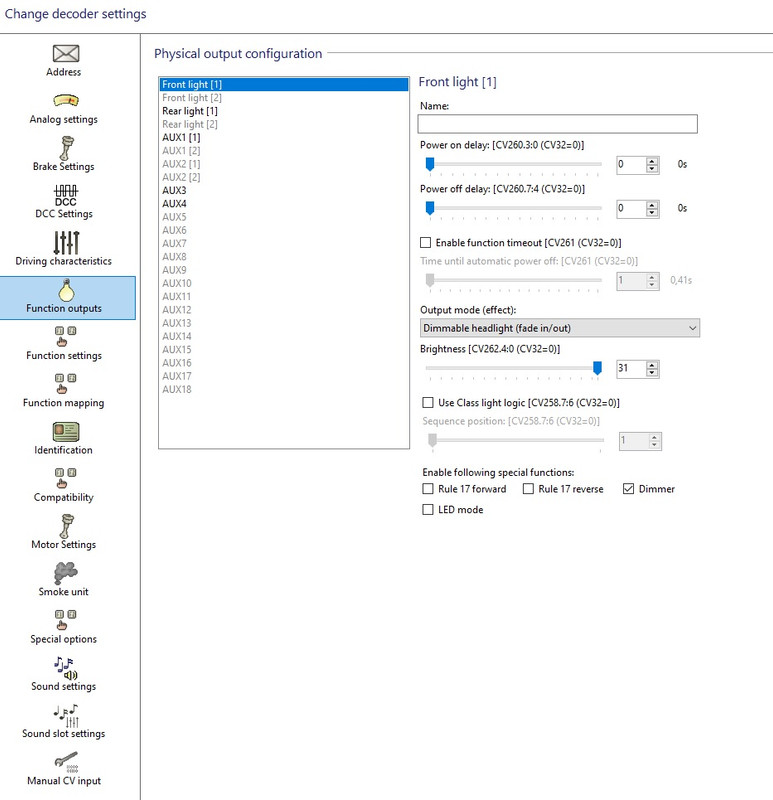

Dus ik zou eens proberen met in de output mode "fade in/out" te selecteren en "dimmer" aan te vinken.


D_Loc

  • Offline Offline
  • Berichten: 213
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #5 Gepost op: 14 June 2024, 15:45:03 »
Ceuleer was mevoor met de fade-in/fade-out setting.

Zelf zet ik meestal de brightness nog wat lager en vink LED-mode aan omdat er tegenwoordig LEDs gebruikt worden in de modellen.

Echter "Dimmer" aanvinken gaat weinig effect hebben, deze is om de verlichting via een functie zwakker te laten branden. Aangezien er geen logische functie "Dimmer" is gemapt en dit ook geen Loksound betreft waar eventueel een dimmer in een soundslot zit verwerkt (bijvoorbeeld bij het starten van een dieselmotor), gaat deze optie naar mijn weten niets doen in deze loc.
Deze functie kan nuttig zijn als je wilt schakelen tussen normaal en groot licht.

Nog wat extra info over die "Dimmer" functie (voor wie het interesseert):
Het dim-effect van de "Dimmer" kan bij Function Settings worden ingesteld, standaard staat deze op 50%


Dimmer mappen via een functioetoets:
Dirk

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #6 Gepost op: 14 June 2024, 19:40:08 »
De tips tot nu toe hebben nog geen effect. Zowel bij rijden als stilstand zelfde effect. Ik heb ergens het idee dat de printplaat de spanning niet aankan en ermee uitscheidt. Als ie dan weer afbouw licht ie kort op op weg naar beneden.

Maar dan moet ik de printplaat denk ik bekijken
Martijn, Voorzitter Beneluxspoor

VAM65

  • Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
  • Offline Offline
  • Berichten: 4228
  • Nederland 1949-1963 in h0
    • Omroep Modelspoor Club - Hilversum
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #7 Gepost op: 14 June 2024, 20:41:44 »
Kapje lichten dus. Misschien heeft de vorige eigenaar iets gemodificeerd. Heb je overigens de decoder ook al in een andere locatie getest? Het kan ook zijn dat de AUX1 niet helemaal kosjer is.
« Laatst bewerkt op: 14 June 2024, 20:43:18 door VAM65 »

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #8 Gepost op: 15 June 2024, 06:33:35 »
De vorige eigenaar heeft hem alleen in de vitrine gehad.

Nu uitzoeken hoe het ding open moet.
Martijn, Voorzitter Beneluxspoor

VAM65

  • Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
  • Offline Offline
  • Berichten: 4228
  • Nederland 1949-1963 in h0
    • Omroep Modelspoor Club - Hilversum
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #9 Gepost op: 15 June 2024, 06:48:16 »
Misschien heb je hier iets aan?
https://www.cooltrain.be/index.php/kleine-treinen/modelbesprekingen/van-biervliet/van-biervliet-reeks-62

En anders Van Biervliet een mailtje sturen.

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #10 Gepost op: 16 July 2024, 22:12:31 »
Goed

Op de decodertester lijkt de uitgang het gewoon te doen. Het zit dus ergens in de printplaat. Enige component die ik kan vinden in de schakeling om de Cooltrain.be-link in voorgaande bericht is een C7 en een weerstand R1. (Kopje electronica, foto linksonder, componenten rechtsbovenin foto. C7 zoals beschreven. ). De 4e pin van de decoder (21MTC) gaat direct naar de -/- contact (volgens mij zonder weerstand, kan dat?), de 5e (common +) pin naar de linkerkant van C7 (werkt de condensator hier als weerstand?)

Als ik C7 doormeet met een digitale multimeter op 2000 Ohm geeft ie niet een oplopende waarde maar een directe waarde van 1500 continue. Lijkt me dat die dan kaduuk is naar wat ik begrijp? Kan ik die dan bypassen?

Edit: In dit bericht zie je de printplaat veel beter https://forum.beneluxspoor.net/index.php?topic=53493.msg3222343283#msg3222343283
« Laatst bewerkt op: 17 July 2024, 09:11:58 door Martijn193 »
Martijn, Voorzitter Beneluxspoor

Jeroen Rood

  • Offline Offline
  • Berichten: 82
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #11 Gepost op: 17 July 2024, 14:12:15 »
Hallo Martijn,
Een condensator heeft (uitzondering daargelaten) maar 2 toestanden.
Of hij werkt, of hij meet (nagenoeg) 0 Ohm.
Als je nu direct over de condensator meet, zie je dus 1500 Ohm, waarschijnlijk is dat dus iets wat parallel eraan staat. (R1 misschien?)
Een condensator bypassen moet je zeker niet doen, verwijderen zou wel kunnen, dat wordt het namelijk een 0,000001 uF condensator. :angel:

  Jeroen.

bellejt

  • Offline Offline
  • Berichten: 1860
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #12 Gepost op: 17 July 2024, 14:28:03 »
heb hier de loso v4 file staan van esu 6238 VBV en daar zit cabine verlichting op AUX 1 [1] achteruit en AUX3 vooruit .Op toets F2 wat de sound zit op F1 en sluitlicht op F3 AUX2 [1]
Greetings,salutations,groetjes,

Martijn193

  • Bestuur
  • Offline Offline
  • Berichten: 3905
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #13 Gepost op: 17 July 2024, 14:28:58 »
Ja, ik denk dat ie parallel staat.

Ik ben geen electrotechnicus, maar dan weet ik ik nog steeds niet waar het gedrag van de cabineverlichting vandaan komt. In de programmer gaat het ding gewoon aan met F1. Alleen in de lok gaat ie bij inschakelen van laag naar hoog en dan uit en bij uitschakelen aan op hoog en dan naar laag.

Beats me

edit: bij deze zit alles op Aux1/F1
Martijn, Voorzitter Beneluxspoor

bellejt

  • Offline Offline
  • Berichten: 1860
Re: Van Biervliet RFO 62 cabineverlichting werkt niet
« Reactie #14 Gepost op: 17 July 2024, 14:33:47 »
dan branden beide cabines gelijk als ze op 1 uitgang zitten. Je hebt een locprogrammer en kijk dan eens bij informatie function settings of daar gewoon licht staat bij die uitgang Fx
Greetings,salutations,groetjes,
