Auteur Topic: vijf maal drielichtsein op DR4018 ?  (gelezen 1298 keer)

ChrisNL

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 7
vijf maal drielichtsein op DR4018 ?
« Gepost op: 14 June 2024, 12:04:17 »
Dag allen,

De DR4018 kan in preset 7 vier drielichtseinen met cijferbak aansturen.
Maar zonder cijferbak heb ik dan vier ongebruikte aansluitingen.
Is het ook mogelijk om de DR4018 met cv-aanpassingen zo te configureren dat er vijf drielichtseinen (incl. geel- en groenknipper) op kunnen worden aangesloten?
Nachtdimming is niet nodig. Dus dan zou ik 5 x 3 = 15 adressen nodig hebben.
Ik gebruik Rocrail, wat het meestal ook niet eenvoudiger maakt...

Ik heb ongeveer alle 1001 berichten over de DR4018 doorgelezen, maar ben dit niet tegengekomen.
Alle voorbeelden lijken steeds te draaien om groepjes van 4 poorten, wat me doet vermoeden dat ik iets onmogelijks vraag... :-)

Ben benieuwd.

Jelmer

  • Offline Offline
  • Berichten: 5153
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #1 Gepost op: 14 June 2024, 12:13:43 »
Hoi Chris,

De beperking is denk ik niet de DR4018, maar het aansturen van de adres combinaties...
De DR4018 kan prima geprogrammeerd worden naar 8 adres paren, of 16 losse adressen.
Heb ik ook met mijn lampjes op de baan.

Adres 1: (of 1recht): lamp 1
Adres 2: (of 1links/afbeuigend): lamp 2

enzovoorts.

En drielichtsein is niets anders dan 3 lampjes op 1 paal.

Kan je prima op je centrale regelen, adres 1 aan, adres 2 uit enz..

Maar je software moet weten welke adressen aan te sturen en in welke volgorde.

met koploper kan je dat zelf definieren, andere programma's weet ik dat niet.

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

ChrisNL

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 7
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #2 Gepost op: 14 June 2024, 12:17:10 »
Dank voor je reactie.
De gedachte 'drie lampjes op een paal' was al bij me opgekomen, maar toen liep ik klem op hoe ik dat geel- en groenknipper dan geregeld krijg.

Karst Drenth

  • Offline Offline
  • Berichten: 10473
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #3 Gepost op: 14 June 2024, 12:36:55 »
Citaat
De beperking is denk ik niet de DR4018, maar het aansturen van de adres combinaties..

Dat is het wel!  Je mist dan alle “effecten”.

Groet,
Karst

Jelmer

  • Offline Offline
  • Berichten: 5153
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #4 Gepost op: 14 June 2024, 13:07:03 »
En daar kan ik je geen ongelijk in geven Karst  ;D

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

Bert_Apd

  • Offline Offline
  • Berichten: 1904
  • N-Spoor DB Epoche III
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #5 Gepost op: 14 June 2024, 14:35:01 »
Hallo Chris,

vijf maal drielichtsein op DR4018 ?

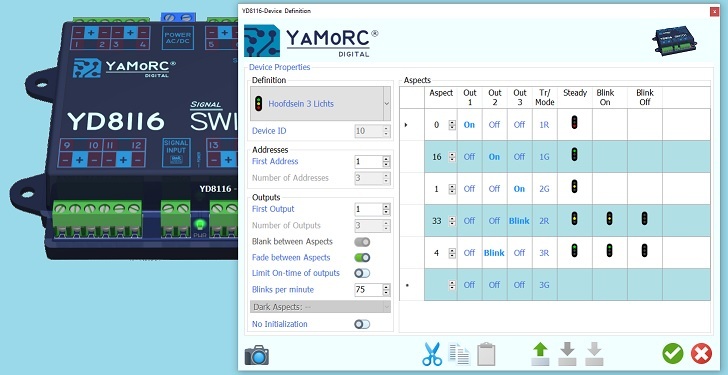

Op de YaMoRC YD8116 kun je wel vijf NS drielichtseinen aansluiten, allen met rood, geel, groen, geel knipper en groen knipper...  ;)



Een drielichtsein (zonder cijferbak) "verbruikt" daar maar 3 uitgangen.

Groeten,
Bert

AlbertG

  • Offline Offline
  • Berichten: 1016
    • Modelbaan Den Akker / Rocrail / DCC-EX
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #6 Gepost op: 14 June 2024, 17:44:48 »
Ik gebruik Rocrail, wat het meestal ook niet eenvoudiger maakt...
Heb je deze al eens bekeken?
https://youtu.be/An4KfAxj-IQ?si=490EGoQgaSbHfIKg
Hartelijke groeten,
Albert.
Mijn Youtube kanaal: https://www.youtube.com/@Albert-DenAkker

ChrisNL

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 7
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #7 Gepost op: 14 June 2024, 22:46:51 »
Jazeker Albert, zonder jouw filmpjes had ik Rocrail allang afgeschreven.
Mooi dat je zoveel kunt instellen maar voor een starter is er (bijna) geen doorkomen aan.

Over de vijf drielichtseinen...
Ik had een stille hoop dat ik met een serie handmatige cv-aanpassingen de DR4018 zo ver kon krijgen.
Maar als zelfs Bert_Apd naar de YD8116 gaat wijzen dan is die hoop nu vervlogen... :-)

ronaldvd2000

  • Offline Offline
  • Berichten: 287
Re: vijf maal drielichtsein op DR4018 ?
« Reactie #8 Gepost op: 23 June 2024, 09:09:29 »
Hi Chris,

Ik heb een tijdje geleden een instelling gevonden voor het 3-weg sein.   Het blijft een "lastig" ding om de 4018 goed in te stellen.  Ik heb volgens mij de volgende instelling in Rocrail gemaakt (dit met behulp van de fantastische video's van Albert)  Ik dacht dat er dan maximaal 4 seinen per 4018 aangesloten konden worden...   Ik heb alleen groen/rood in gebruik, dan kun je er iets meer aansluiten  :-)

Wellicht helpt dit?

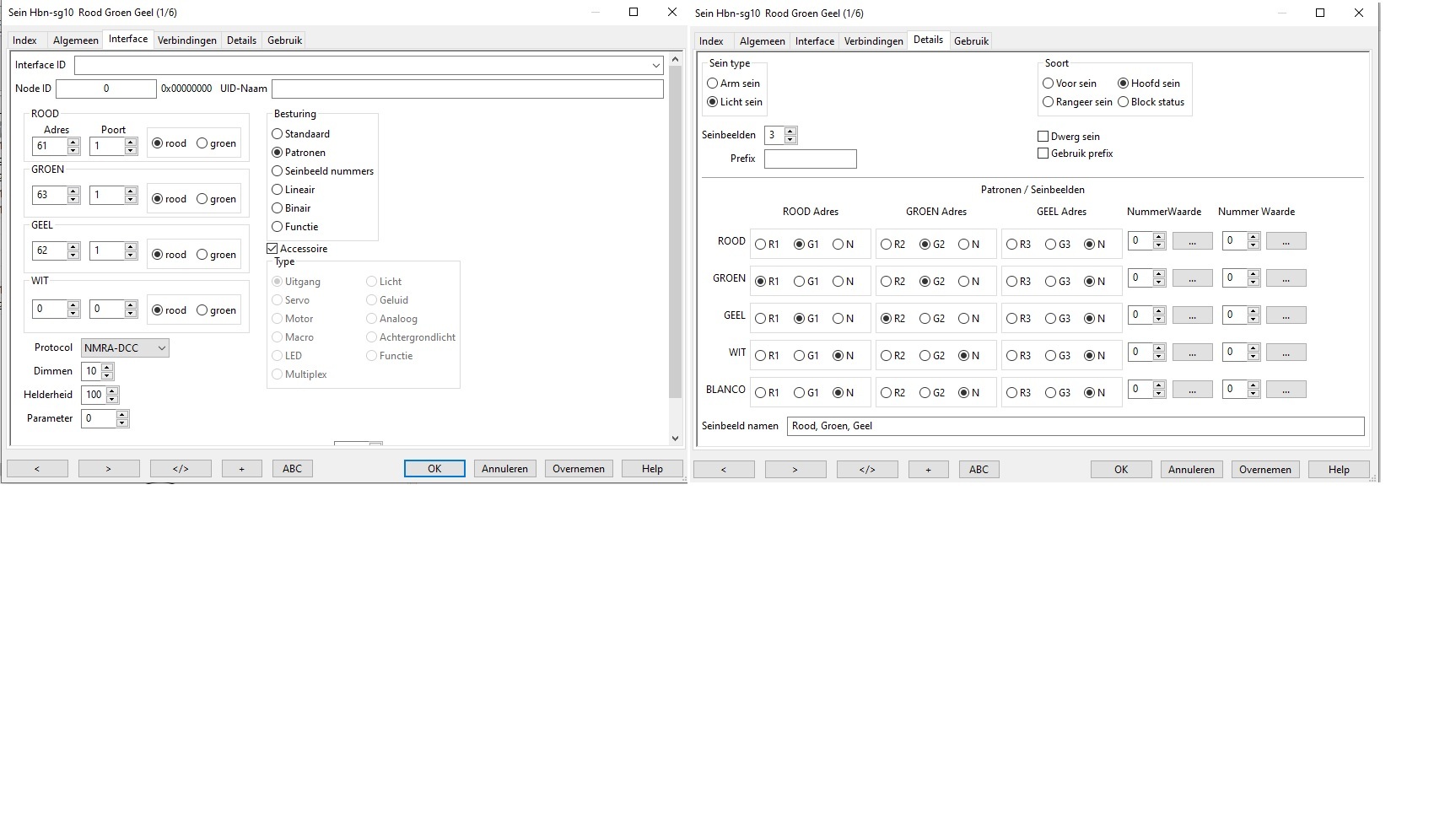

Rood - groen - geel:

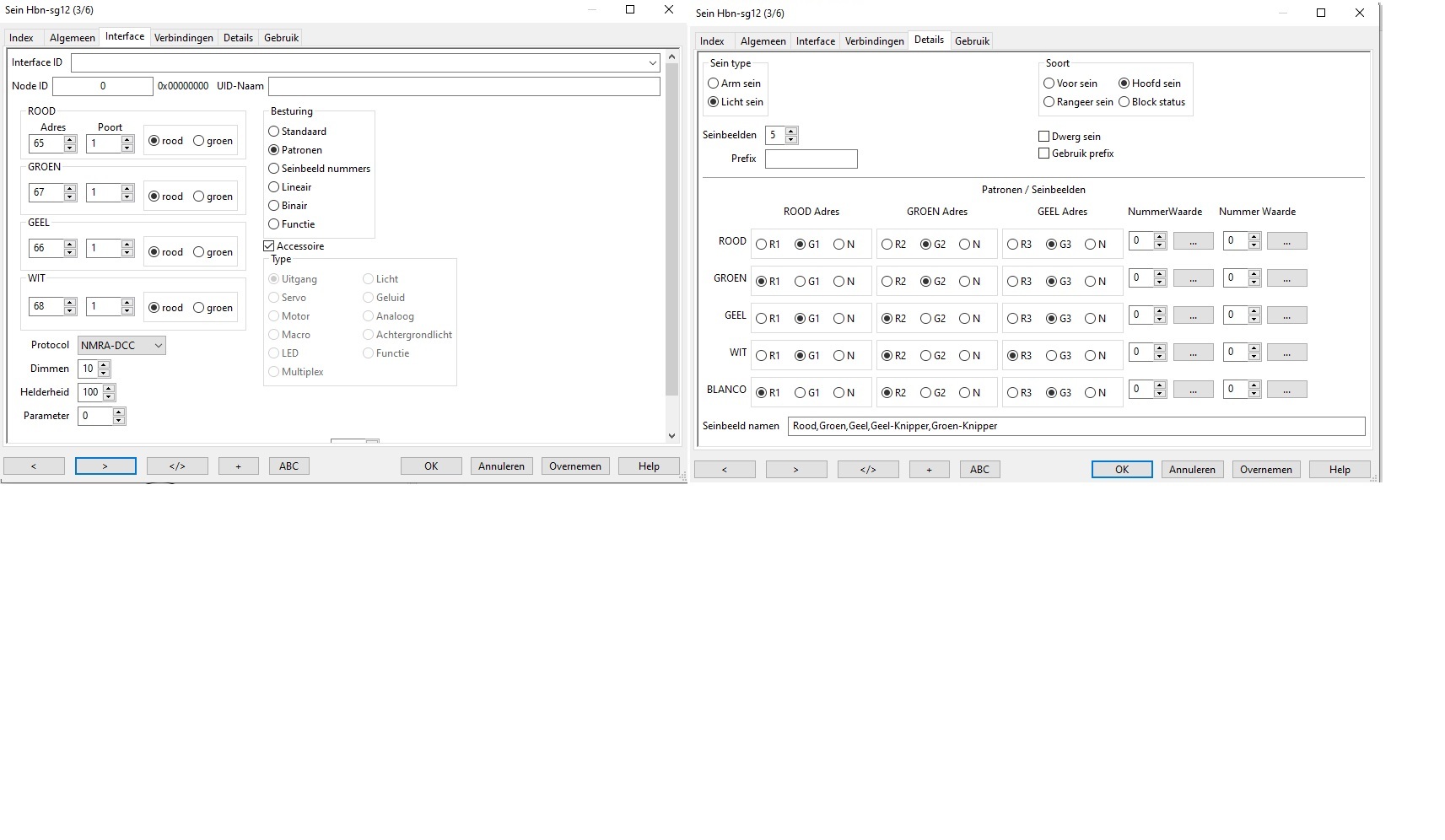

En met knipperen


De Yamorc 8116 is veeeeeeeeeeel makkelijker decoder in te stellen en staat ook op mijn vervang lijstje om aan te schaffen  :-)

Oops, ik zie white space onder de plaatjes...   excuus hiervoor

« Laatst bewerkt op: 23 June 2024, 09:11:28 door ronaldvd2000 »
Met vriendelijke groet,   Ronald
