DR4050

[wacco]

Hallo,

Ik ben van plan een Digikeijs DR4050 te gaan gebruiken op mijn te bouwen baan.
Maar ik begrijp niet goed hoe deze LED strips zijn aangesloten op de module.
Er zijn 2 LED strips van 5 mtr bijgeleverd
1x Warm wit - 2 draden, rood en zwart
1x RGB - 4 draden R(ood),G(roen), B(lauw) en Wit.

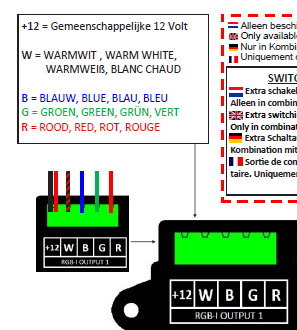

In de beschrijving van de DR4050 staat deze afbeelding :




Maar hoe sluit ik nu beide LEDstrips aan, de RGB kleuren staan goed benoemd op de module.....maar hoe zit het nu met de witte draad van de RGB strip en wat moet er gebeuren met de draden van de Warm witte strip. (zwart en rode draad)
Er staat wel een afbeelding bij hoe het e.e.a. aangesloten moet worden, maar 6 draden en maar 5 aansluitingen.....hoe zit dat.
Ik heb tenslotte :
Warm wit
    - Zwart
    - Rood
RGB
    - Rood
    - Groen
    - Blauw
    - Wit



Hopelijk kan iemand mij duidelijk maken hoe het e.e.a. aangesloten moet worden.
Indien mogelijk met een kleine tekening hoe de alles aangesloetn moet worden op deze module.
Alvast bedankt

[wacco]

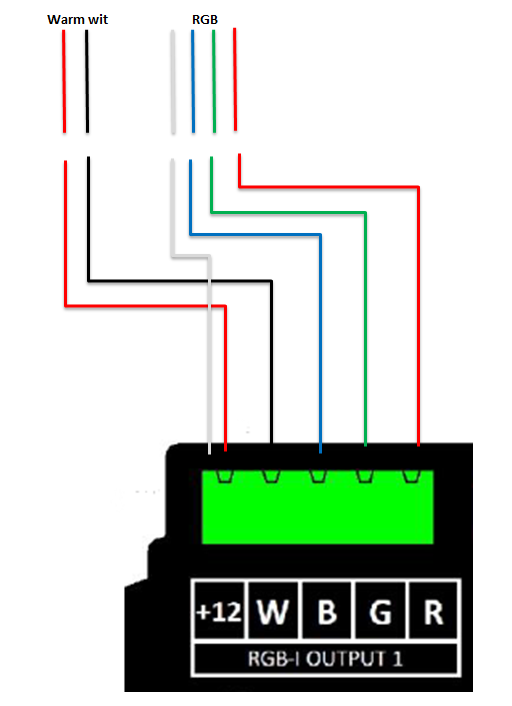

Ben nog ff verder aan het zoeken geweest, en volgens mij moet het aangesloten worden volgens onderstaande afbeelding.
Kan iemand dit bevestigen, voordat ik het boeltje opblaas

[renedh]

Ik heb een werkende 4050 hangen .. zal vanavond even fotos voor je maken hoe ik het aangesloten heb.

[bask185]

Het schema ziet er goed uit, moet werken

 Je hebt trouwens een erg kleine kans dat je wat stuk maakt, mocht je hem verkeerd aansluiten.

Mvg,

Bas

[wacco]

@ReneDH, dankje wel zal waarschijnlijk een hoop duidelijker maken.

@bask185, dankje wel voor je snelle reactie, ik verwacht ook dat dit de manier is om alles aan te sluiten.

Maar ik heb nog een vraag over de DR4050.

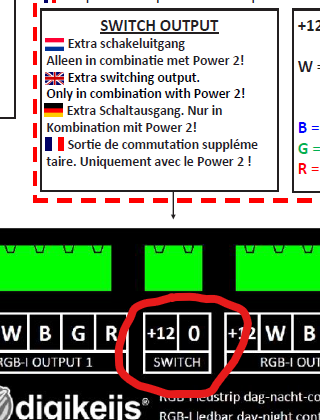

Er zit een extra schakeluitgang op deze module, welke alleen werkt als je een 2e voeding plaatst.
Er wordt hierbij aangegeven dat dit een 12VDC/6A voeding zou moeten zijn.
Ik neem aan dat dat klopt als er een 2e reeks LEDstrips wordt geplaatst.
Maar ik ben dat niet van plan, en wil de extra schakeluitgang enkel benutten als contact om een 12VDC relais te schakelen waarmee ik dan verder andere zaken kan aansturen welke opgestart worden.
Mijn vraag is dus, moet die voeding zo zwaar (6A) zijn, of mag daar een willekeurige 12VDC voeding geplaatst worden als aleen het cntact wordt gebruikt.

Mooi spul dat Digikeijs, jammer dat de handleidingen erg summier zijn en dat je niets meer kan vragen nu ze niet meer bestaan

[renedh]

ja de handleiding riep bij mij meer vragen op de antwoorden

[MartinRT]

extra schakeluitgang enkel benutten als contact om een 12VDC relais te schakelen
Mijn vraag is dus, moet die voeding zo zwaar (6A) zijn, of mag daar een willekeurige 12VDC voeding geplaatst worden als aleen het cntact wordt gebruikt.

De uitgangen van de DR4050, zowel de RGB als de witte, zijn gestuurd dus zijn geen "contact", geen schakeluitgang. Dus geen aan/uit. Daarmee bedoel ik, dat de ledstrips van ongeveer 0 volt tot ongeveer 12 volt aangestuurd worden ieder voor zich en ieder apart instelbaar

Alleen in het geval, dat je de bedoelde uitgang meteen met het gewenste voltage (12V) wil laten werken, dus via je instellingen, zou je de uitgang als een schakelaar kunnen beschouwen.  Dan zou je ook kunnen volstaan met een veel lager amperage.

Bron:  handleiding en praktijk bij een collega.

[wacco]

@MartinRT,
Dank voor je reactie.
Maar ik wil hiervoor niet de 2e RGB uitgang gebruiken maar de extra schakel uitgang




Deze zou dan afhankelijk van de gekozen licht opties (dag, avond, nach en morgen) kunnen schakelen.

[MartinRT]

Met dank voor de correctie en de extra info.  Was niet op de hoogte hiervan en heb er overheen gelezen.
Maar de conclusie blijft:  een relais zal niet veel stroom vragen en de bediening in de DR4050 ook niet.  Dus een half ampere lijkt me al meer dan genoeg.

[renedh]

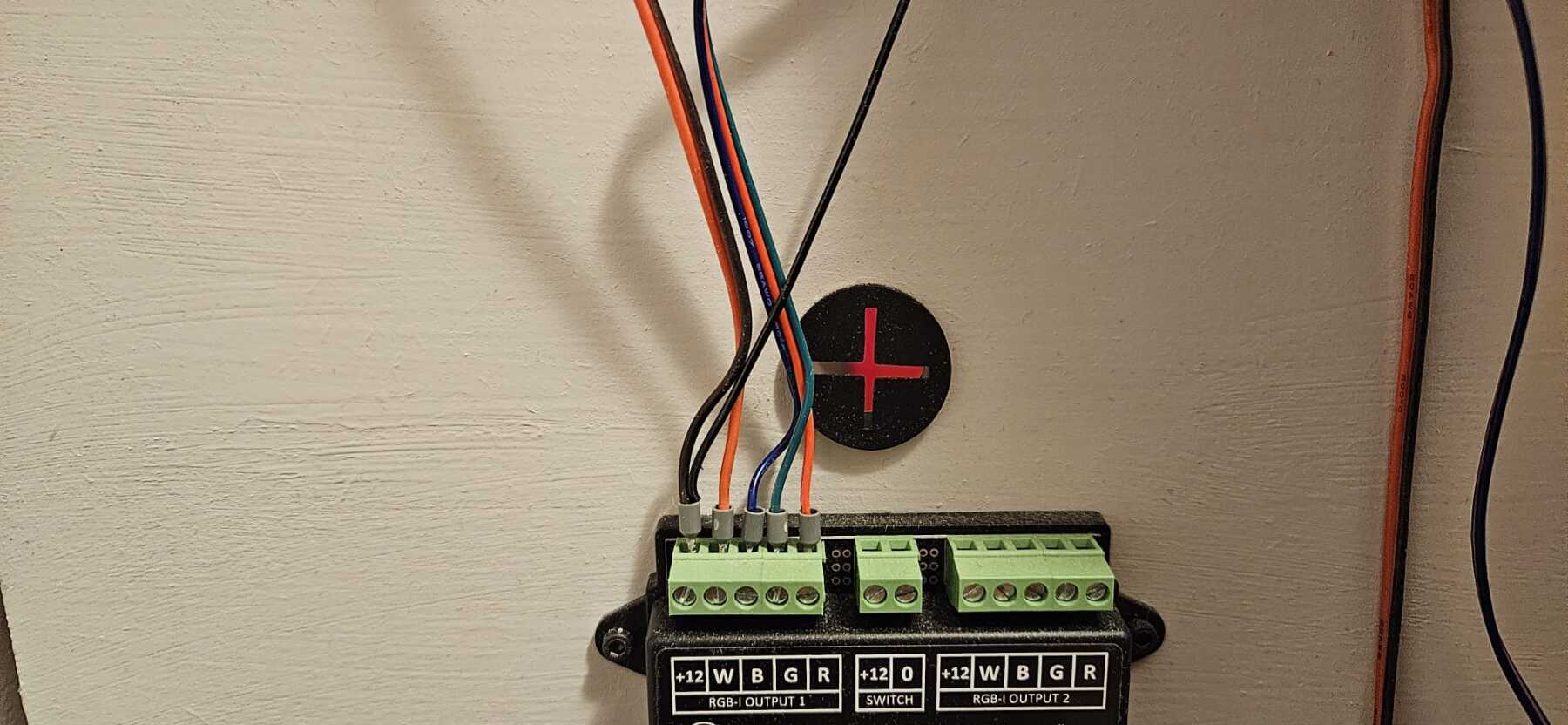

zoals beloofd:





De kleuren zijn wel anders dan die op de led strips omdat ik de kabels al verlengd heb naar mijn lichtkoof

[wacco]

Iedereen bedankt voor alle hulp.
Is gelukt om alles aan de gang te krijgen.
Omdat ik geen plek had voor een lichtbak boven de baan, heb ik gekozen om de LEDstrips van de DR4050 onder 45° op staanders aan de achterzijde te plaatsen.
Was een beetje bang dat de verdeling van het licht niet goed zou zijn, maar gelukkig viel dit niet tegen.
Licht wordt goed verdeeld over de toekomstige baan van 1mtr breed.

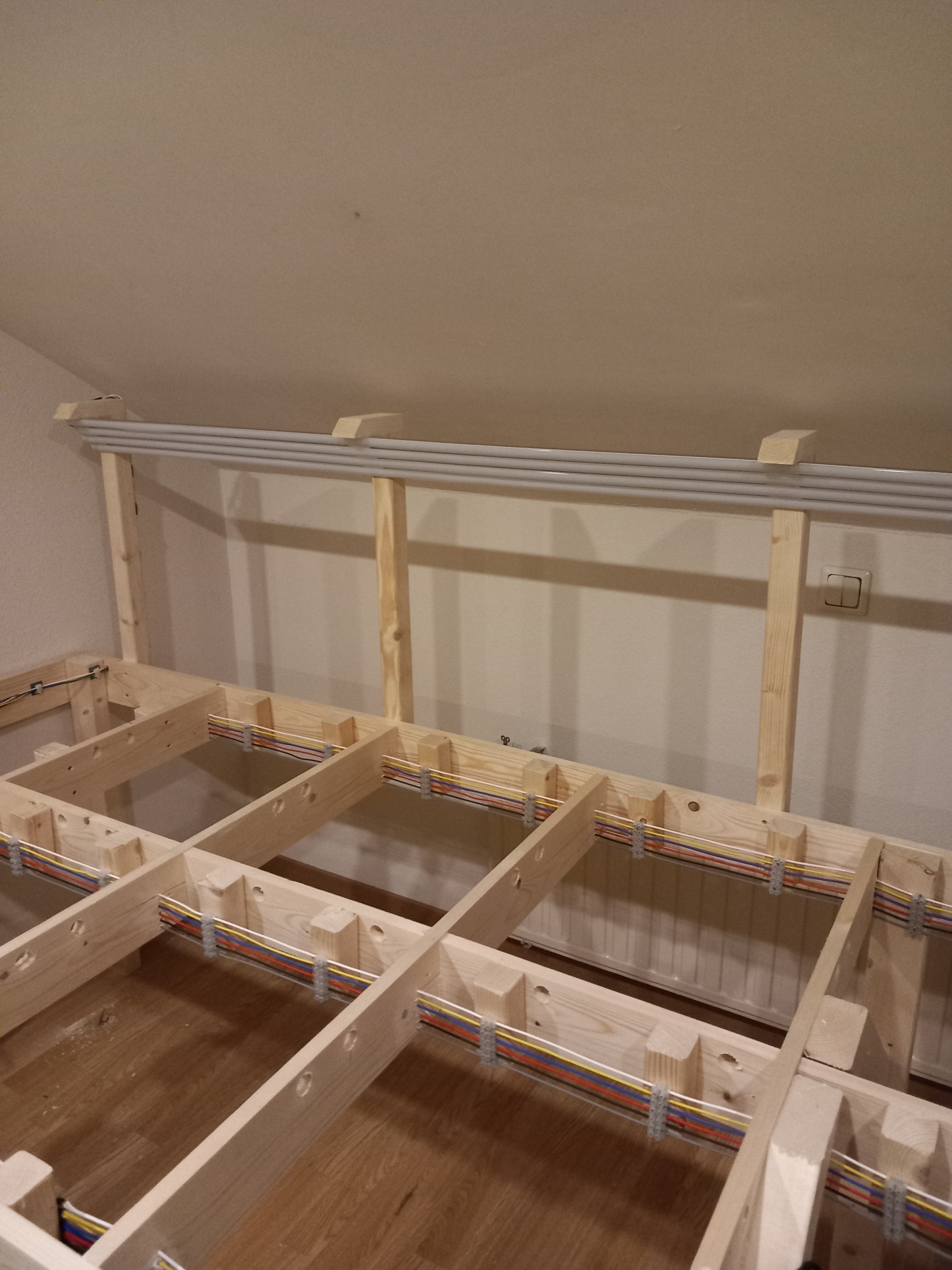

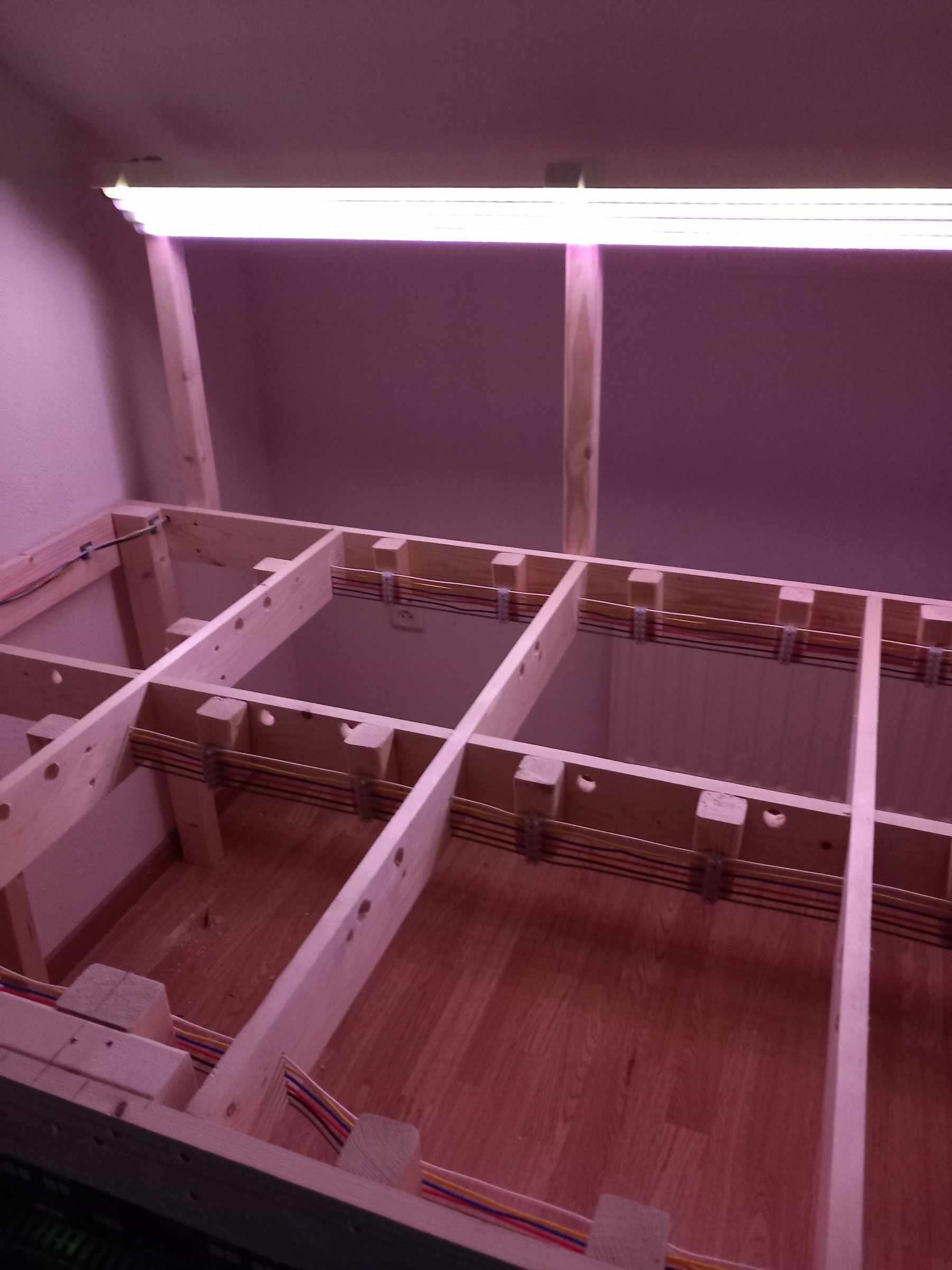

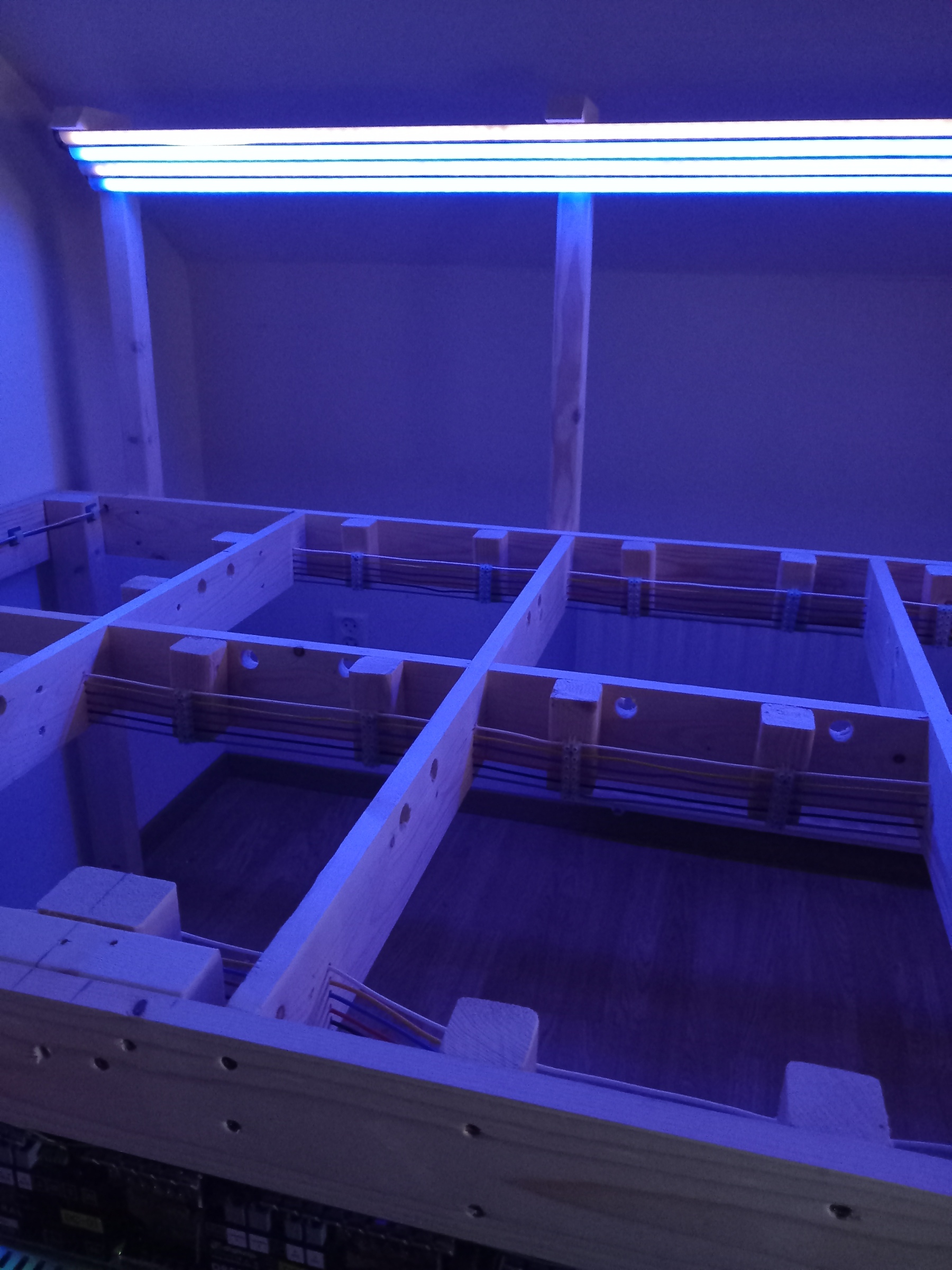

Wat foto's bijgevoegd.

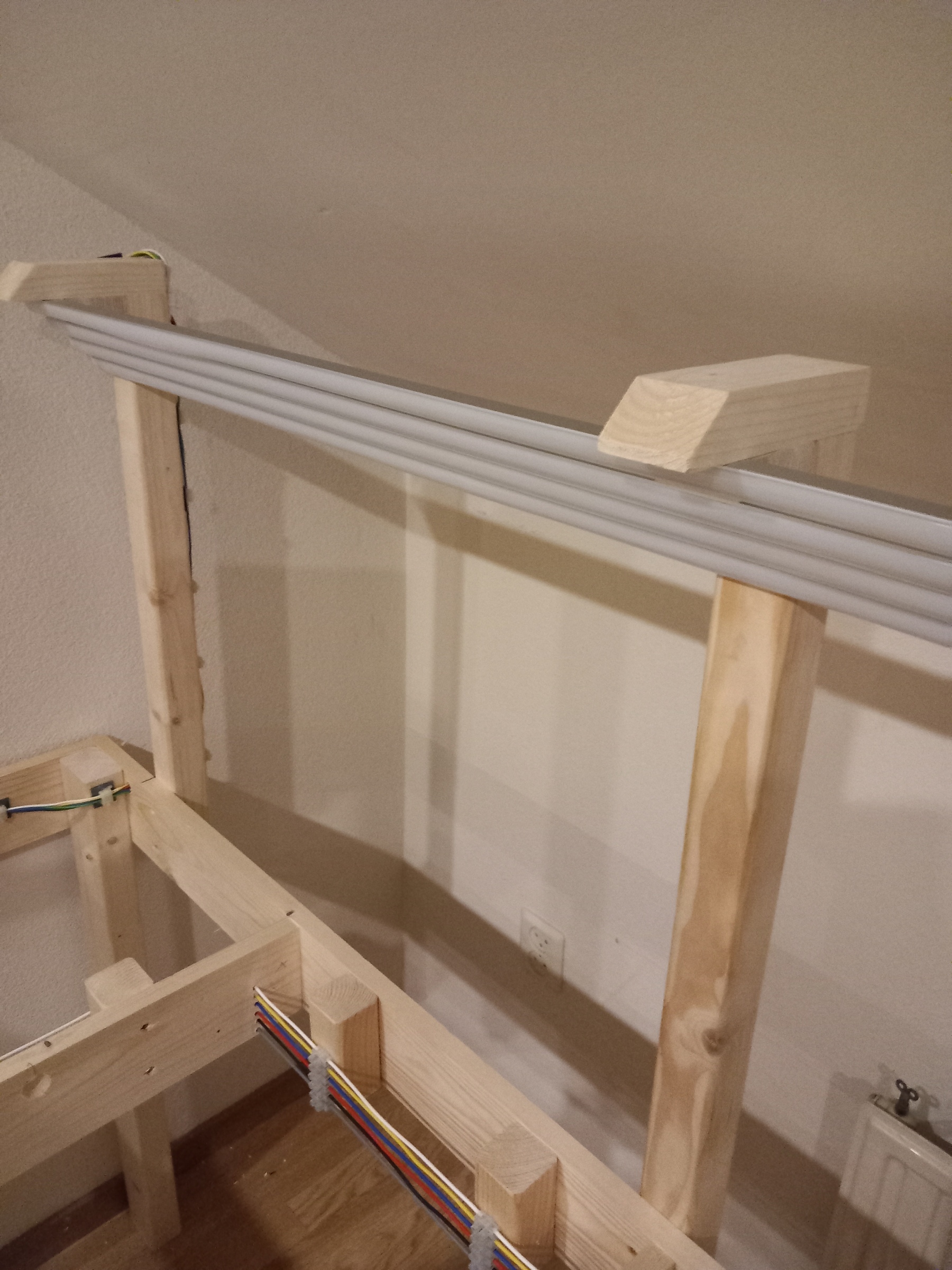

Op schuine kant wordt nog een plaat geschroefd, zodat niet tegen de LED profielen wordt gekeken.

[wacco]

Nog een kleine toevoeging op het bovenstaande.
De LED strips van Digikeijs heb ik verdeeld over de 4 profielen.
Bovenste en 3e profiel bevatten de warm witte LED strip, beide 2,5mtr lang
De 2e en het 4e profiel bevatten de RGB strip, en dus ook beide 2,5mtr lang.

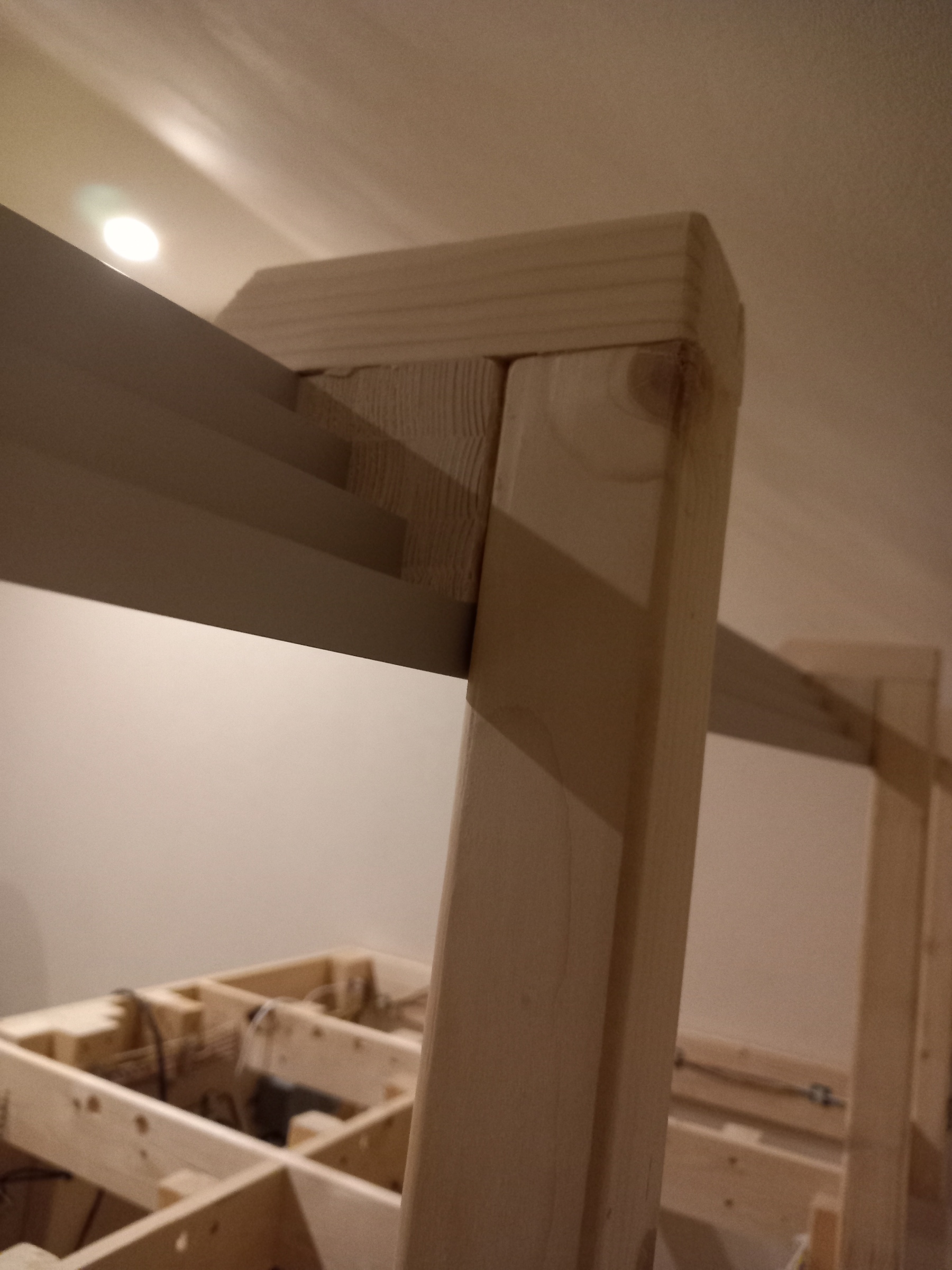

De profielen zijn gestapeld geplaatst, door latjes van 18x18mm zodanig te lijmen dat deze een trap vormen (zie eerste foto)
Profielen zijn voorzien van een diffuus venster waardoor licht beter wordt verdeeld.
Nu wordt nog tegen de profielen aan gekeken, maar er wordt een plaat geplaatst op de schuine zijde boven aan de staanders (zie voor laatste foto) zodat dit rechtstreekse zicht ook verdwijnt.

Ondanks dat de verlichting niet rechtstreeks van boven komt, wordt op deze manier het licht goed verdeeld en bijkomend voordeel is dat op de staanders eventueel de achtergrondplaat gemonteerd kan worden.
