Lokpilot V3.0

[Paul Salomons]

Hallo,

Ik heb een Lokpilot V3.0 (52612) gekocht en kom nu een afwijking met de gebruiksaanwijzing tegen. Volgens de gebruiksaanwijzing zou (indien de draadaansluitingen links zitten) de bovenste aansluiting AUX2 moeten zijn. Echter aan deze aansluiting zit de blauwe U+ aansluiting gesoldeerd.

Is dit wel goed ?

Overigens bij deze uitvoering NEM651 zijn de AUX aansluitingen dus niet voorzien van draden. Die wou ik er nu zelf aanzetten om Krois koppelingen aan te sturen.

Wie kan mij uitsluitsel geven?

met vriendelijke groet,
Paul Salomons

[santerdam]

Kontroleer ook even of de gebruiksaanwijzing en de decoder bij elkaar horen. Daarmee werden in het verleden wel eens verschillen verklaard.

[Wim Ros]

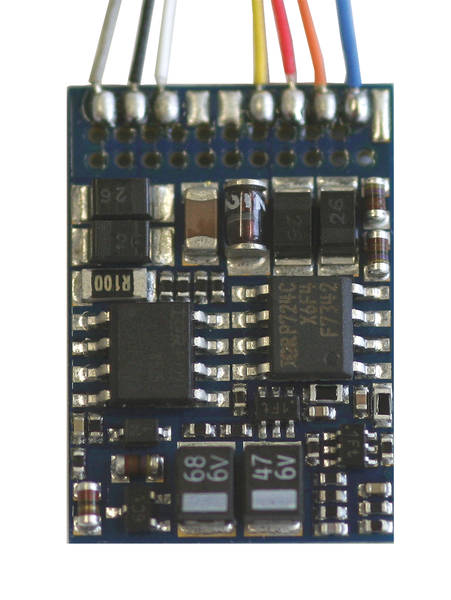

http://www.esu.eu/typo3temp/pics/57f2463f6f.jpg

Bron ESU.

En de aansluiting (soldeereiland) naast de blauwe draad dan op de foto, zal dat hem dan niet zijn??

Mvg
Wim.

[Eric "den Belg"]

Of kijk eens even hier

http://www.ata-train.be/nederlands/ata_web08d1.htm

[Paul Salomons]

Hallo,

Gebruiksaanwijzing zat bij het doosje in toen ik hem kocht.



En volgens die aansluitgegevens hoort op de plek van de blauwe draad een Aux uitgang.

mvg
Paul

[Paul Salomons]

Hoi,

En hoe voeg ik een plaatje toe ?

mvg
Paul

[Patrick Pontier]

Kijk even in de balk links --> plaatje uploaden.

Groeten,
Patrick

[Paul Salomons]

Hallo Patrick,

Ik krijg dan de melding :
Apache is functioning normally

Maar bij BCC-tags staat : Voeg afbeelding toe
Hoe werkt dat ?

mvg
Paul

[santerdam]

Er is op dit moment een storing bij de plaatjesupload

[Paul Salomons]

Ok
Ik wacht wel tot dat weer werkt...

Maar mocht iemand dit aansluitproblem herkennen.
Ik zal de importeur ook even mailen.

mvg
Paul

[Swiss_fan]

Toevallig kwam ik deze link tegen.
Als je de 3e foto uitvergroot zie je dat de print dezelfde layout heeft maar de blauwe draad zit hier naast de gele en de paarse naast de oranje.

Ook de groene is aangesloten naast de witte.
De langwerpige soldeeraansluiting op het eind wordt niet gebruikt.

Dus het lijkt erop dat jouw decoder fout bedraad is.

mvg Peter

[Swiss_fan]

En weet je zeker dat het de normale lokpilot is en niet de micro? (kijk goed naar de componenten opbouw)
Bij de micro lokpilot zit n.l. wel de blauwe op het eind.
zie ook http://www.esu.eu/index.php?id=293 op blz 11.

mvg Peter

[Paul Salomons]

Hallo,

Ik heb ondertussen zowel contact met de Benelux vertegenwoordiging en ESU in Duitsland. Er is niets fout met de Decoder de aanluitingen zijn per type verschillend. Het moet mogelijk zijn om de AUX 1 en 2 uitgangen  toch zelf te bedraden. Het vage is (tot nu toe) echter dat ik AUX 2 op de positie moet bedraden waar nu de blauwe U+ aansluiting zit. Ik heb dus gevraagd of dit zomaar kan (lijkt mij onwaarschijnlijk ). Maar ik wacht dus nog op een concreet antwoord hierop. Zodra ik daar duidelijkheid over heb zal ik dit hier ook melden.

mvg
Paul

[Swiss_fan]

Heb je de nieuwste manual al gezien zoals ik net aangaf?

[Paul Salomons]

Hoi,

Ik heb de nieuwste manual al gedownload. Wat voor mij vreemd is dat de blauwe U+ bij mijn type op de positie van AUX 2 is gesoldeerd. (volges ESU is dat correct).
ESU meld dat ik de AUX uitgangen gewoon kan gebruiken dus bedraden volgens aansluitgegevens in de manual. Mij lijkt het echter sterk dat je dan de U+ pin zomaar AUX 2 uitgang kunt maken. Voordat ik daar dus wat mee doe wil enige zekerheid.

mvg
Paul
