NS-200 Sik. Bouwproject in Spoor- 0 en Spoor-1.

[MB6400]

Kapjes voor de zwaailichten in diverse maten en kleuren....
https://www.modelbouwshopnederland.nl/search/?search=zwaai

Interessante site Frits, bedankt.
Heb jij de 1:30 versie gebruikt op je Sik ?

[MB6400]

DILEMMA.

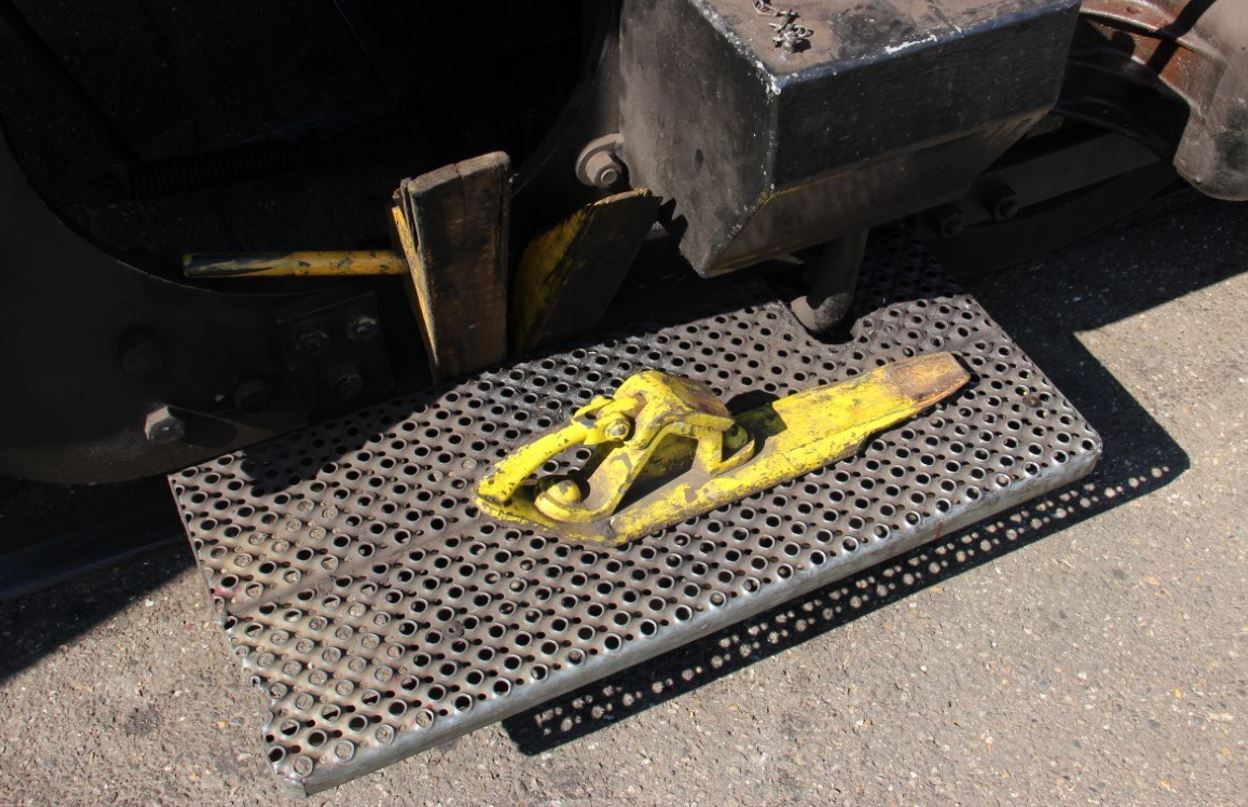

Hoeveel gaatjes zijn dat en hoe klein worden die in model. Is dat maakbaar/etsbaar en hoe kwetsbaar is dat in geval dat.
Als iemand een suggestie heeft.....

In de militaire modelbouw wereld (schaal 1:35) zie je wel dat ze dit soort en vergelijkbare roosters etsen waarbij de opstaande rand deel is van het rooster, welke dan moet worden omgezet.
Is dan redelijk stevig als onderdeel maar het blijft relatief kwetsbaar omdat het dan ook vaak met dunne beugels aan het model zit.
 Je kunt je Sik er niet aan optillen 😉

[1795]

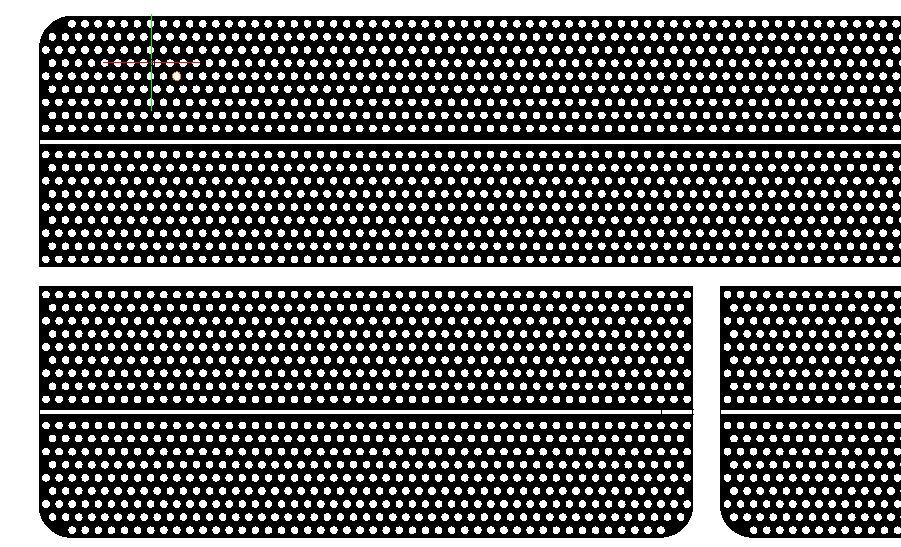

dit is wat ik ervan gemaakt heb.... Zelf dan dunne strip, of profiel onder solderen.

[moonlicht]

Ziet er goed uit
Als deze optie er bij komt wil ik die wel

Cor

[1795]

Als deze optie er bij komt wil ik die wel

Wat bedoel je???   De "gatenplaat" kan erbij uiteraard. Moet wel, als je een latere , meestal geel/grijze, sik wilt bouwen.  Komt bij de nummerplaten ersplaat, die is wel van dunnere plaat, dus versteviging aan de randen, is , behalve zoals jet 1:1 is, ook wel een must, om het steviger te maken.

Bij interesse aub PB of mail..

Edwin

[FritsT]

Dit gaat volgens mij nooit lukken met die dunne plaat. Soldeer kruipt in alle gaatjes zowel bij het gebruik van L-profiel als strip aan de zijkant. En wat Mark al zei, je mag de Sik er niet bij oppakken, maar dat gaat zeker gebeuren. Ik ga dat risico niet nemen.

Ik denk eerder aan een dikke gelaserde plaat van nieuw zilver. Die kan je desnoods aan de onderkant (laten) uitfrezen om het dunner te maken. Die komt bij mij zeer zeker op steunen van omgezet profiel 1x2 omdat dat gebleken stevig is. Omgezet plaatwerk gaat buigen. Dat ga ik echt niet doen.

En wat ook kan is boren op de kruistafel. Dan ben je wel even bezig, maar dan heb je wat en hobbyisten hebben geen haast.

Iemand nog meer suggesties?

[1795]

On te vouwen rand eraan kan ook, met vouwnaad, of dat lukt, en stevig is, geen idee. Wat ook kan is dunne geetste gatenpatroon op de dikkere monteren, kun je er niet doorheen kijken, maar is wel stevig..

[FritsT]

Mijn probleem is opgelost. Na het schrijven van mijn laatste inbreng heb ik in een stukje nieuw-zilver, zonder exacte maatvoering !,  wat rijtjes 0,7 geboord. Ging verrassend snel. Ik denk dat je binnen korte tijd zo een perfecte voetplaat hebt gemaakt. Maatvoering dan strak in de gaten houden maar daar is de maatverdeling op de kruistafel voor.

[MB6400]

Ik durf overigens ook m’n Philo Sik niet bij de treeplanken op te tillen dus doe dat meestal bij de buffers of het dakje

Persoonlijk heb ik wel goede ervaring met het ombouwen van een randje en als er dan een gaatje vol loopt kun je die misschien uitboren ?
Hoe dan ook als je een kruistafel kun je de gaatjes idd ook uitboren uit dikkere plaat en dat is wel steviger mits de beugels aan het frame dat ook zijn.

Maar misschien een ander idee.  Ik heb geen idee hoe dun je hij shapeways kunt printen maar misschien een uitvoering dan inclusief de beugels ?

[FritsT]

Platte vlakken in messing worden bij Shapeways, na het printen in was, gegoten in messing en met platte vlakken hebben we daar geen goede ervaring. Die zijn hobbelig en mogelijk geborsteld/gekrast. In plastic is dat wel strak, maar zal zeer waarschijnlijk krom trekken.

Gaatjes in dat dunne spul uitboren....dat blijft nooit recht en rond is mijn verwachting.

Laseren blijft volgens mij de beste oplossing. Dan kan je ook de verschillende maten gaten maken.

Ik heb net een test gedaan met boortje 0,5mm. Rijafstand 1,0 mm en tussen de gaten 1,5......Smoelt niet. Of de afstanden minder maken of een boortje 0,6.
Dit plaatje is 0,9mm dik.

[FritsT]

Gaatjes 0,6mm. Rij en afstand tussen de gaten 1,0mm.
Tijdsduur om dit te boren: circa 10 minuten

Alle treeplanken bestaan uit 2 naast elkaar liggende delen, dus in totaal 12 delen nodig. Voor de langste (halve breedte dus) zal je dus ongeveer  1-1,5 uur bezig zijn. Koffie en pauzeren tussendoor...lijkt me goed te doen.

[FritsT]

Ik krijg net via FB een bericht dat dit met CNC heel goed te doen is. Helaas kan (3D) Blender geen CNC files aanmaken, dus nu weer het probleem (of niet) strips met gaten in 2D tekenen en bij Shapeways kijken of en hoe het kan en wat het kost.

https://www.shapeways.com/business/cnc-machining-services.

[FritsT]

Test-4:
100 gaatjes in een klein kwartier.
7 rijen nodig, dus dat komt op 1,5-2 uur voor de helft van een lange treeplank. Ook nog te doen als je geen haast hebt

[peterha]

100 gaatjes in een klein kwartier.

Met één boortje?

[FritsT]

Ja
En ik heb er zojuist nog eens 200 geboord, allemaal met 1 boortje

Van die goedkope dingen uit een ver Oosters land.
Onlangs 10 verpakkingen besteld á 2,98 voor 10 boortjes. (firma Temu, zonder verzendkosten en binnen 2 weken geleverd).
Zo heb je van alle maten 10 boortjes voor nog geen 30 euro. Zou je nog eens wat breken, dan pak je een andere. Maar ik breek niks in de boorkolom. Wel wat olie gebruiken veel ophalen om restanten af te voeren.
NIET geschikt om uit de hand te boren, dan breken ze al als je er naar kijkt.

Diezelfde doosjes zie je in (modelbouw)winkels liggen voor een veelvoud van de prijs.

Ze hebben ook een set met boortje 0,1 mm, maar dat gaat mij te ver.
Voor de Spoor-0 versie 0,4 mm nodig.
De mooiste aanbieding was laatst 0,49 euro voor 1 doosje met 10 boortjes. Maar dan mocht je maar 1 doosje kopen.
Kruistafel (loco Proxxon lijkt het) hebben ze daar ook en soms ook nog eens in de aanbieding.
