Auteur Topic: Functiemapping ESU LokPilot 5  (gelezen 1204 keer)

Will

  • Offline Offline
  • Berichten: 75
Functiemapping ESU LokPilot 5
« Gepost op: 26 januari 2022, 14:52:35 »
Wat jaren geleden heb ik de LS Models 12084, E loc België 1192, gekocht met de ESU 52614 welke speciaal voor deze loc was geprogrammeerd.
De ESU 52614 was gedefect geraakt en niet meer te repareren door ESU en is daarom vervangen door de ESU 59619.
Nu wilde ik de functiemapping van de nieuwe decoder aanpassen door de CV's aan te passen. Dit was/is bijna niet te doen.
CV's 52614 komen niet alle overeen met CV's 59619.
Daarom de ESU Lokprogrammer aangeschaft (stond al in de planning).
Van TSDBVBA.BE de lokprogrammerfile voor de 54614 gebruikt om de functiemapping aan te passen.
Echter het voldoet nog niet aan mijn wensen, maar ik krijg het niet aangepast.
Als ik de loc voorwaarts laat rijden brandt bij F0 de frontverlichting (wit) aan de achterzijde en de achterverlichting (rood) aan de voorzijde brandt niet.
Laat ik de loc achterwaarts rijden, brandt bij F0 de achterverlichting (rood) aan de voorzijde en de frontverlichting (wit) brandt niet.
F5 is voorverlichting ongeacht rijrichting
F6 is achterverlichting ongeacht rijrichting
Ik wil:
voorwaarts rijden: FO alleen frontverlichting aan voorzijde
achterwaarts rijden: FO alleen achterverlichting aan voorzijde
Mijn vraag is nu hoe ik de functiemapping aan moet passen.
Ik wil het ook begrijpen (hoe moet ik het beredeneren)
Ik heb een foto toegevoegd van de loc met daarop een grote zwarte V (= voorzijde) en een groene stip (=achterzijde)



Ook voeg het overzicht Functiemapping toe:




mvrgr Will

« Laatst bewerkt op: 26 januari 2022, 16:31:25 door Will »

trabiarie

  • Offline Offline
  • Berichten: 230
Re: Functiemapping ESU LokPilot 5
« Reactie #1 Gepost op: 26 januari 2022, 16:19:13 »
Hallo Wil weet niet precies wat je bedoelt , maar ik denk vooruit rijden front wit  aan en sluitlicht rood achter. Achteruit rijden wit achter aan en het rode sluitlicht voor aan. Zoals ik uit je verhaal kan opmaken is dat het nu precies andersom is . Is misschien ooit een keer de motor eruit geweest en deze verkeerd om erin gezet. Hier mijn instelling met een railbus met een lopi5. Jou instelling reageert nu op aux3 en 4 , Zit daar de verlichting ook op aan gesloten? Bij mijn railbus is het nu zo : vooruit rijden frontlicht voor aan en achter sluitlichten aan. Ga ik achteruit wisselt dit .




Will

  • Offline Offline
  • Berichten: 75
Re: Functiemapping ESU LokPilot 5
« Reactie #2 Gepost op: 26 januari 2022, 16:47:03 »
Beste Trabiarie,
Wanneer ik voorwaarts rij dan brandt bij F0 alleen de witte verlichting en wel aan de achterzijde.
Wanneer ik achterwaarts rij dan brandt bij F0 alleen de rode verlichting en wel aan de voorzijde.
Ik zou bij F0 ook denken dat zowel de witte  verlichting aan de voorzijde en rode verlichting aan de achterzijde branden of omgekeerd.
Zover ik weet is de motor er niet uit geweest en verkeerd om teruggezet. Met de oude decoder kende ik het probleem niet.
Ik denkt toch dat het een functiemappingprobleem is, maar ik weet niet hoe ik dit moet oplossen.
Ik wil dus alleen  de fontverlichting of sluitverlichting kunnen laten branden aan de voorzijde ongeacht de rijrichting en rijtuigen trekkend of duwend
« Laatst bewerkt op: 26 januari 2022, 16:49:28 door Will »

bellejt

  • Offline Offline
  • Berichten: 1106
Re: Functiemapping ESU LokPilot 5
« Reactie #3 Gepost op: 26 januari 2022, 16:52:29 »
zo is mijn 1204 geprogrammeerd en is toch dezelfde lok ? Heb hier de programmatie van een loksound 3.5.


Ben gaan snuffelen en dat is zo een rare LSM config :

front lichten is AUX3
achterlichten is AUX4
noodlichten komen van AUX1,AUX2
cabine verlichting zit op front light


« Laatst bewerkt op: 26 januari 2022, 17:32:01 door bellejt »
Greetings,salutations,groetjes,

ruudns

  • Offline Offline
  • Berichten: 5897
  • ***
Re: Functiemapping ESU LokPilot 5
« Reactie #4 Gepost op: 26 januari 2022, 17:17:19 »
In de eerste kolom kun je voor elke functie een aantal bijzondere dingen programmeren door op de --> te drukken.
Je kunt dan programmeren voor rijdend, stilstaand of maaktnietuit. Ook voor vooruit, achteruit of maaktnietuit. Ook kun je daar bepalen of het uitmaakt of een andere functieknop F0 t/m Fxx wel, niet of maaktnietuit , aan of uit zal zijn.

In de tweede kolom bepaal je welke uitgang(en) aan welke functieknop worden gemapped.

In de derde kolom bepaal je voor een functie knop de logische functies als rangeerstand, optrekvertraging enz.

Het is dus noodzaak om eerst uit te zoeken in de manual van de lok welke Aux uitgang wat laat branden. Zo kan de aux3 bv de achter sluitverlichting en Aux4 de voorste sluitverlichting zijn. Maar kan het voor frontlicht voor best eens op Aux1 en het achter frontlicht op Aux2 zitten. Dat maakt het soms verwarrend ;D.

Het makkelijkste is natuurlijk de projectfile van een gelijke lok met gelijke decoder te uploaden. Dat doe je door de projectfile te dubbel klikken. De ESU software start dan op en het project wordt dan zichtbaar. Lok op je programmeerspoor zetten en op upload drukken. In dit geval zal je echter niet snel iemand vinden die een oudere lok heeft met een nieuwe lopi5, daar die decoders nog vrij jong zijn.
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Will

  • Offline Offline
  • Berichten: 75
Re: Functiemapping ESU LokPilot 5
« Reactie #5 Gepost op: 26 januari 2022, 20:08:55 »
Beste Bellejt,

Ik heb de instellingen van je overgenomen en geprobeerd, maar het heeft niet gewenste resultaat.
Ik heb toch een andere loc.
De instellingen van een lokpilot 3.5 sound zijn toch anders dan die van een lokpilot 5.

Beste Ruud,
Ik denk dat ik je uitleg over de 3 kolommen begrijp, maar moet het nog juist kunnen interpreteren.
De handleiding van de lok, LS models 12084, kan ik niet vinden (via google).

Ik heb iemand gevonden die ruim een jaar geleden met het zelfde probleem gevonden en hem gevraagd mij de projectfile toe te sturen. Het wachten is daar nu op.

Mvrgr Will

Lolke Bijlsma

  • Offline Offline
  • Berichten: 734
  • Noorwegen jaren tachtig en negentig in HO (DCC)
    • Dombas in model.
Re: Functiemapping ESU LokPilot 5
« Reactie #6 Gepost op: 27 januari 2022, 06:20:45 »
Kijk eens naar http://www.loksound.be/15/27.htm Daar staat een link naar http://www.tsdbvba.be/software/54614b.esux Dat is een project file voor een LokPilot 4 en die kan je met de LokProgrammer omzetten naar een LokPilot 5.
De mapping van deze file is wel vreemd maar ik zou het gewoon een keertje laden en kijken of dit overeenkomt met wat je had. Op dezelfde pagina is er ook een v3 CV liijst te vinden.



Op de ESU website kan je een Loksound file voor de Reeks 11, 12, 21 en 27 vinden. Project S0124 voor een Loksound 5 en 55424 voor een v4. Deze kan je ook makkelijk met de LokProgrammer omzetten naar een LokPilot file. Je doet dit door het decoder type in 'drop down' te veranderen. Dit is de mapping van deze file (v4):



Zoals je ziet is de functie mapping gelijk.

Hopelijk heb je hier wat aan.

Groeten,
Lolke

Remunj

  • Offline Offline
  • Berichten: 7326
Re: Functiemapping ESU LokPilot 5
« Reactie #7 Gepost op: 27 januari 2022, 08:20:53 »
Die Benelux locs hebben de nodige elektronica aan boord.
Het is niet zomaar een kwestie dat de verlichting 1 op aan een bepaalde AUX uitgang hangt.
Er zitten de nodige schakelingen op de print die op een specifieke manier aangestuurd moeten worden om de gewenste effecten te krijgen.
Ik heb dat een keertje uitgetekend. Zit nu op het werk dus kan het schema niet plaatsen.
Als ik er aan denk zal ik kijken of ik het vanavond kan plaatsen.
Met die files zoals je die op loksound.be kan downloaden werkt het nog niet helemaal goed.
Ik heb daar ook wijzingen in moeten maken om het uiteindelijk goed te krijgen n.a.v. mijn schema van de print.
Vandaar ook die vreemde mapping zoals Lolke laat zien.
Gr.
Eric

Will

  • Offline Offline
  • Berichten: 75
Re: Functiemapping ESU LokPilot 5
« Reactie #8 Gepost op: 27 januari 2022, 13:23:13 »
Beste Eric,
Ik zou het zeer op prijs stellen als je mij het schema en je projectfile zou willen toesturen.
Dan ga ik waarschijnlijk een en ander beter begrijpen.
Mvrgr Will

Remunj

  • Offline Offline
  • Berichten: 7326
Re: Functiemapping ESU LokPilot 5
« Reactie #9 Gepost op: 27 januari 2022, 14:35:32 »
Komt in orde. Probeer het vanavond te doen.
Gr.
Eric

Remunj

  • Offline Offline
  • Berichten: 7326
Re: Functiemapping ESU LokPilot 5
« Reactie #10 Gepost op: 27 januari 2022, 19:34:45 »

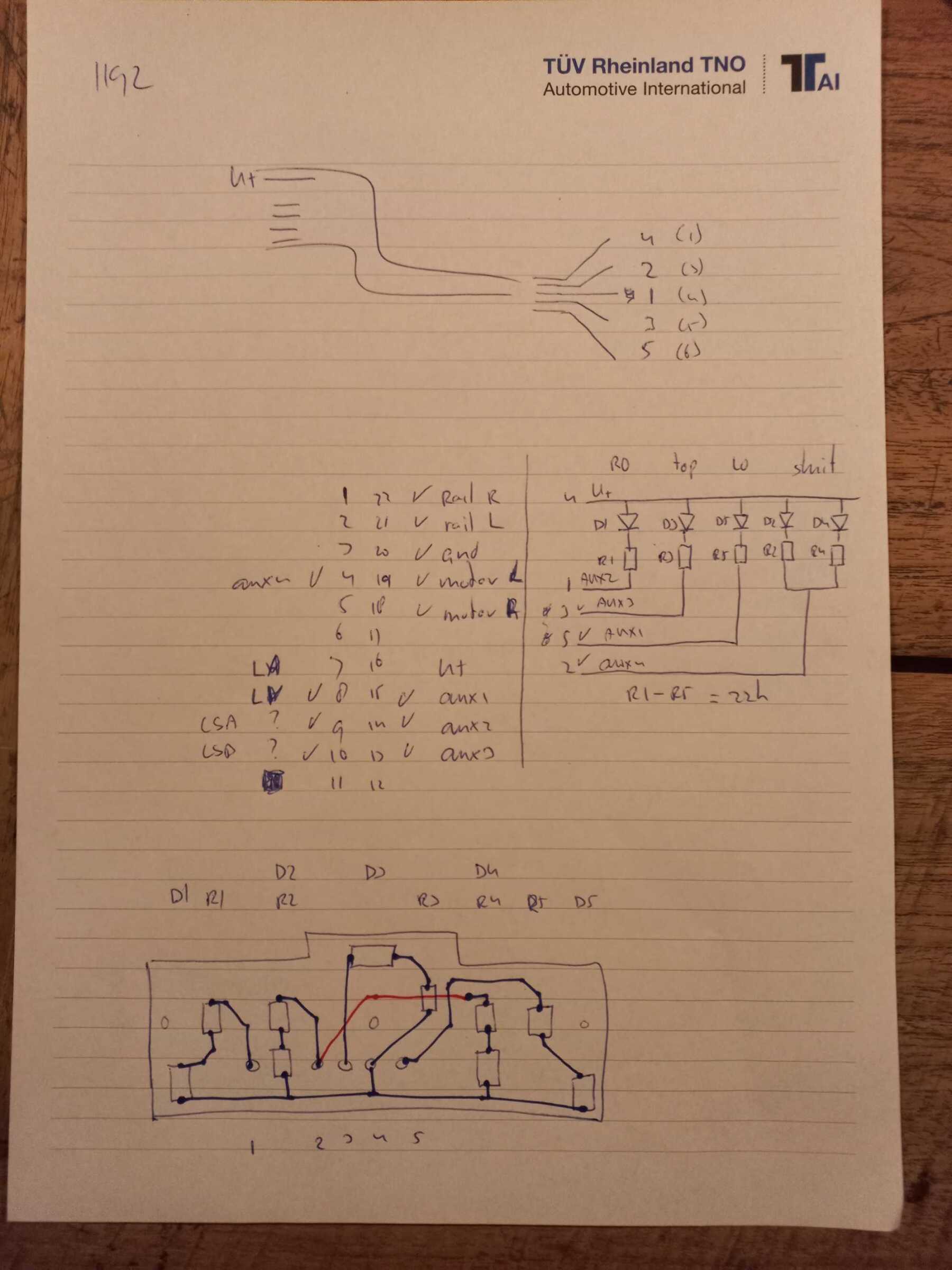

Zoals beloofd de schema's van de loc.
Op dit plaatje het schema van de hoofdprint.


Een kleine toelichting hierop:
De nummers en teksten, zoals AUX1, LV etc. komen overeen met de aansluitpunten van de decoder steker.
De nummers rechts bij de teksten sluit cab2, LO cab1 etc. komen overeen met de nummers tussen haakjes in dit plaatje van de frontprintjes.

Misschien wat rommelig maar het was dan ook voor eigen gebruik getekend  ;D

In de decoder staat het bij mij als volgt ingesteld.
Dit is de betekenis per functieuitgang:

En zo ziet dan de functiemapping eruit:


Je ziet, niet zomaar even wat functietoetsen aan een functieuitgang toewijzen.
Het is wat puzzelen om het goed te krijgen.

En bij mij is de functietoetstoewijzing als volgt:
F0: Frontsein
F1: Sluitsein
F2: Cabine verlichting
F3: Rangeerstand/verlichting
F6: Rangeersein

Voor de ESU file, stuur maar een PB met je emailadres, dan stuur ik die op.
« Laatst bewerkt op: 27 januari 2022, 19:39:00 door Remunj »
Gr.
Eric

bellejt

  • Offline Offline
  • Berichten: 1106
Re: Functiemapping ESU LokPilot 5
« Reactie #11 Gepost op: 27 januari 2022, 20:10:24 »
in #3 staat gewoon wat je nu schrijft en de rest is koppelen zoals je wenst :

front lichten is AUX3
achterlichten is AUX4
noodlichten komen van AUX1,AUX2
cabine verlichting zit op front light
Greetings,salutations,groetjes,

Remunj

  • Offline Offline
  • Berichten: 7326
Re: Functiemapping ESU LokPilot 5
« Reactie #12 Gepost op: 27 januari 2022, 21:51:48 »
Dat klopt, maar het is wel van belang dat je ook de rijrichting via rear light gebruikt. Anders werkt het nog niet helemaal goed.
En wat ik ook doe is bij de functieuitgangen ook de tekst invullen wat de functie is. Maakt het bij het functiemappen wat overzichtelijker welke uitgang je moet schakelen.
Will heeft inmiddels mijn esu file ontvangen. We horen de uitslag tzt wel.
Gr.
Eric

FreekH

  • Offline Offline
  • Berichten: 411
Re: Functiemapping ESU LokPilot 5
« Reactie #13 Gepost op: 27 januari 2022, 23:47:14 »
Het is niet zomaar een kwestie dat de verlichting 1 op 1 aan een bepaalde AUX uitgang hangt.
Er zitten de nodige schakelingen op de print die op een specifieke manier aangestuurd moeten worden om de gewenste effecten te krijgen
Bij zo'n konstruktie vraag ik me altijd af, waarom men zo "moeilijk" heeft gedaan met die hardware-aansluitingen. Heeft het bepaalde voordelen, of is het "just to confuse the Russians"?

Remunj

  • Offline Offline
  • Berichten: 7326
Re: Functiemapping ESU LokPilot 5
« Reactie #14 Gepost op: 28 januari 2022, 07:53:28 »
Vaak bedacht om met een beperkt aantal functie uitgangen toch meer mogelijkheden te kunnen bieden.
Gr.
Eric
