Auteur Topic: Programmeren Digikeijs DR4018 (gelezen 2447 keer)

Marcel Kirkels · « **Gepost op:** 20 December 2016, 08:39:54 »

Hallo allemaal,

Ik wil een Digikeijs schakeldecoder 4018 aanschaffen om mijn NS seinen aan te sturen. Ik heb in de handleiding op internet wat zitten lezen over het instellen. Het programmeren met een Multimaus vind ik wat omslachtig. Ik ben in het bezit van een Esu lokprogrammer omdat ik allemaal Esu decoders heb. Is deze schakeldecoder ook met de lokprogrammer te programmeren of is dit niet mogelijk?

Grt Marcel.

Ronald Halma · « **Reactie #1 Gepost op:** 20 December 2016, 08:55:58 »

Marcel, zet er dan even achter "met Esu programmer". Dan is de vraagstelling duidelijker.

Timo · « **Reactie #2 Gepost op:** 20 December 2016, 10:34:38 »

Als je de POWER aan een voeding hangt en SIGNAL aan de lokprogrammer zie ik niet in waarom het niet zou werken

De lokprogrammer programmeert dan gewoon CV's.

Wel zou het kunnen dat je er een last aan moet hangen aan OUT1.1 zodat de lokprogrammer ook echt een reactie krijgt en daar niet over zeurt. Maar ook zonder belasting zou het moeten werken aangezien dat terug praten niet van belang is voor het programmeren zelf.

Timo

Bert_Apd · « **Reactie #3 Gepost op:** 20 December 2016, 12:16:16 »

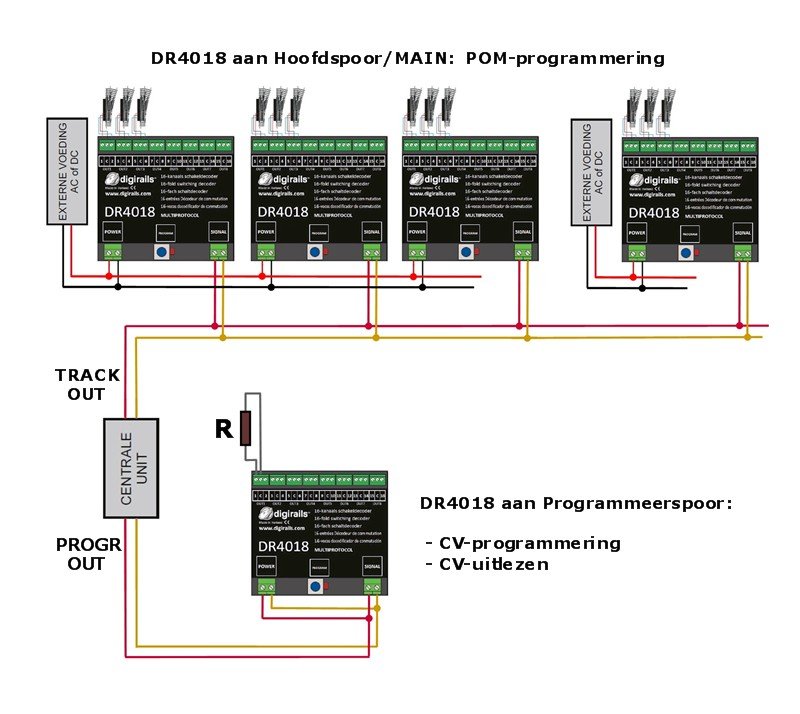

Voor alle duidelijkheid nog maar eens het aansluitschema voor het programmeren van de DR4018:

Voor programmeren via POM en het instellen van het eerste wisseladres kan de externe voeding op de POWER gewoon aangesloten blijven.
Voor het uitlezen en programmeren via het programmeerspoor met terugkoppeling dient de POWER te worden losgekoppeld van de externe voeding, de POWER van de DR4018 dient vervolgens te worden aangesloten op het programmeerspoor aangezien anders de terugmelding (= belasting) niet kan worden gedetecteerd.

Voor verdere details m.b.t. CV-programmering/-uitlezing: zie de handleiding bladzijde 6.

Bert

Timo · « **Reactie #4 Gepost op:** 20 December 2016, 12:48:01 »

Ah, ja, even niet aan gedacht toen ik het laatste schreef.

Nouwja, dan komt het dus neer op hoe de Lokprogrammer reageert als hij geen terugkoppeling krijgt. Maar goed, terugkoppeling is niet nodig om hem in te kunnen stellen. Met POM heb je dat ook niet.

@Marcel, hoe reageert de locprogrammer bijvoorbeeld op functiedecoders?

Timo

Marcel Kirkels · « **Reactie #5 Gepost op:** 20 December 2016, 13:26:30 »

Timo,

Functiedecoders heb ik nog niet in gebruik. Ik heb tot op heden alleen maar Lokpilot decoders in gebruik. Ik neem aan dat een functie decoder bedoelt is om iets te schakelen of zo. Sluitseinen in een rijtuig, verlichting in een rijtuig enz. Ik heb dus nog geen idee hoe de Esu lokprogrammer daar op zal reageren.

Bert_Apd · « **Reactie #6 Gepost op:** 20 December 2016, 13:55:11 »

Marcel,

Misschien is het dan juist leuk om maar eens te proberen hoe de ESU lokprogrammer reageert op de DR4018.

Je kunt de DR4018 gewoon beschouwen als een soort "lok-decoder/functie-decoder" met lok-adres 9999 (dus een lang adres). En via dat adres is het gewoon mogelijk om CV's te veranderen, niets speciaals.

Om de DR4018 als NS seindecoder te gebruiken is de enige CV die je moet veranderen CV47: daarin dient de decimale waarde 7 gezet te worden.
Als dat niet lukt via de ESU lokprogrammer dan lijkt me het aanpassen van die ene CV via de MultiMaus zeker geen onoverkomelijk probleem...

Een verdere toelichting op de instelling en werking van de DR4018 met NS seinbeelden kun je terugvinden in onderstaand draadje:

> http://forum.beneluxspoor.net/index.php/topic,61656.msg3221519208.html#msg3221519208

Bert
