DR4018, instellen van uitgangen.

[Bert_Apd]

Hallo Roland,

Ik kon me herinneren dat er ooit een vraag in het forum was geweest met betrekking tot de waardes van CV 113 t/m 128 voor preset 6. En inderdaad, Karst Drenth heeft daar de waarde verklapt...

Zie hier: >  http://forum.beneluxspoor.net/index.php/topic,61797.msg3221515381.html#msg3221515381

De via preset 6 ingestelde waarde is dus lager dan de door mij veronderstelde 15, namelijk 11...

In jouw geval dien je dus de volgende "officiële" waardes te programmeren in jouw (met Preset 0 ingestelde) DR4018:

Cv117 = 11 (staat nu op 143)
Cv118 = 11 (staat nu op 143)
Cv119 = 11 (staat nu op 143)
Cv120 = 11 (staat nu op 143)

Deze instellingen komen dus overeen met de waardes van Preset 6 (wisselmotor met eindafschakeling via DR4101).

Zoals Karst Drenth in bovenstaand draadje ook al aangeeft kun je met wat experimenteren een voor jouw optimaal werkende waarde vinden...

De waarde behorende bij Preset 13 (wisselmotor zonder eindafschakeling via DR4101) is 139 (11 + 128), waarbij de uitgang na een puls van ca. 0,8 seconde weer vanzelf uit schakelt. Eventueel kun je de puls per uitgang verlengen via de CV's 238 t/m 253, maximale waarde is 255 (ca.  1,6 seconde).

Groetjes,
Bert

[Roland1]

Hoi Bert,

Dank je wel.
Paul zei ook om met 11 te beginnen

Vriendelijke groet
Roland

[Bert_Apd]

Hallo Ronald,

Dan moet het zeker goed komen...

Groetjes,
Bert

[Roland1]

Hoi Bert,

De DR4101 werkt met preset 0 op de DR4018

Vriendelijke groet
Roland

[Bert_Apd]

Hallo Ronald,

Dan is de pulstijd van 0,8 seconde (bij maximale spanning, cv-waarde 143) voor jouw wisselmotor dus blijkbaar lang genoeg.

Probeer (als je tijd hebt) toch nog ook even een lagere waarde uit om te zien of de wisselmotor dan wat minder "agressief" ronddraait:

  - waarde 139 (of nog lager) voor wisselmotoren zonder eindafschakeling (eventueel pulsduur ook verlengen)
  - waarde   11 (of nog lager) voor wisselmotoren met eindafschakeling

Ik neem aan dat je inmiddels weet welke cv's daarvoor aangepast moeten worden.

Succes!

Groetjes,
Bert

[Roland1]

Bert,

Ja zal eens proberen op 11 ja ik weet welke Cv's het zijn ik laat het je weten Bert, even tussendoor vlug getest met preset 0, en nu wat ander werk doen in huis moet ook gedaan worden (zo bewaar men de vrede in huis hi).

[PaulRoman]

Hallo Roland,

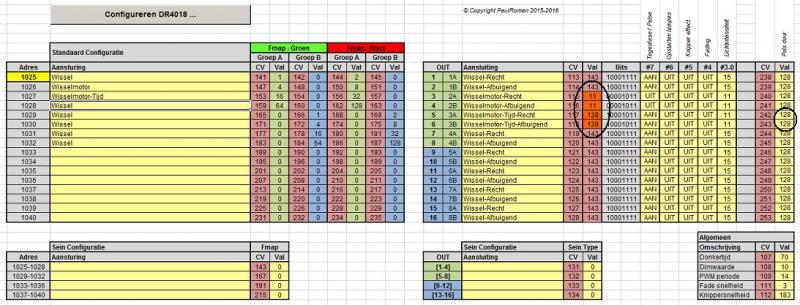

Hier nog even een plaatje van wat Bert je hierboven al heeft uitgelegd.  In het voorbeeld wordt op adres 1026 een wisselmotor met eindafschakeling en op adres 1027 een wisselmotor zonder eindafschakeling aangestuurd. Deze wisselmotoren zijn aangesloten op de uitgangen 3/4 respectievelijk 5/6.
De omcirkelde in oranje aangegeven waarden zijn de waarden die je in dit geval moet aanpassen nadat je Preset-0 op je DR4018 hebt ingesteld. Voor de pulsgestuurde uitgangen 5/6 kun je de pulsduur indien nodig veranderen middels CV242/243.



Groet,

Paul

[Roland1]

Hallo Paul,

Dit is zeer duidelijk info

Paul en Bert hartelijke dank

Vriendelijke groeten
Roland

[Roland1]

Hallo Bert en Paul,

Even wat tijd genomen om te testen de nodige Cv's ingesteld op 14 dit was volgens mij het beste resultaat alles werkt perfect dank voor jullie steun.

Vriendelijke groet
Roland

[Bert_Apd]

Hallo Roland,

Bedankt voor de terugmelding, leuk om jouw ervaringen en de uiteindelijke cv-instellingen te horen die voor jou het best functioneren.

Succes met de verdere bouw aan je baan!


En Paul, ook namens mij bedankt voor jouw hulp en suggesties "langs de zijlijn".

Jouw Excel configuratie-hulp voor de DR4018 is voor menigeen een heel nuttige aanvulling:
> http://forum.beneluxspoor.net/index.php/topic,64560.msg3221565969.html#msg3221565969

Ik neem aan dat dit hulpprogramma nog steeds via jou beschikbaar is.

Groetjes,
Bert
