Digitaliseren Rivarossi 1100

[ruudns]

Vandaag een bestemming gezocht voor de tweede ESU lopi v4 decoder die deze week binnen kwam. Mijn keuze is gevallen op de ca 35 jaar oude Rivarossi NS1100. Toentertijd een geweldige aanwinst voor de NS rijders onder ons. En ik moet zeggen dat hoewel hij het niet meer haalt bij de Hamo en de oude Roco 1100's die een paar jaar later uit kwamen, ik hem nog steeds koester.

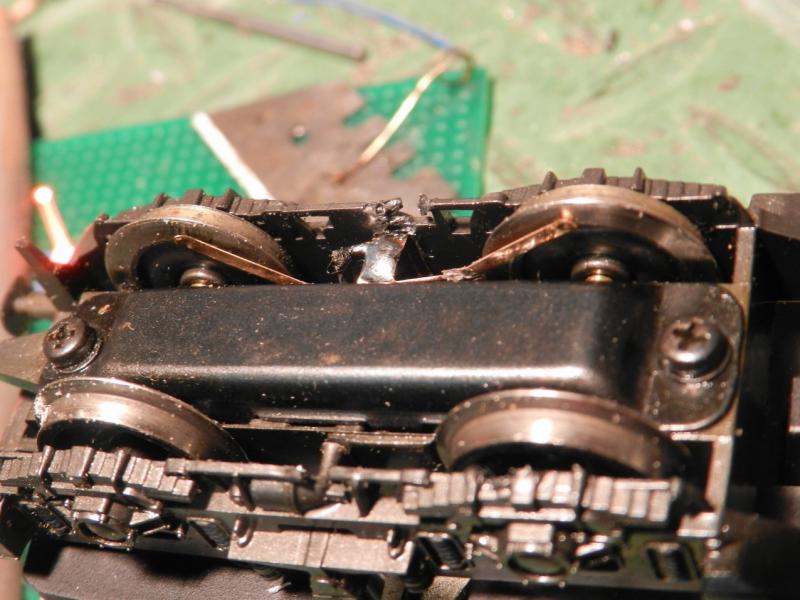

Na hem geopend te hebben schrok ik toch wel van de techniek. Omdat hij analoog was en veel te hard reed had ik er toendertijd een 5W weerstand in serie met de motor in gezet. Eerst de overtollige zooi er maar eens uit gesloopt en eens bestudeerd hoe hij in godsnaam van stroom voorzien werd. Al snel kwam ik tot de conclusie dat die stroomafname niet al te best was. Wielstel open gemaakt en er een extra aangepaste Hufing sleper bij gezet zodat nu van 4 wielen de stroom afgenomen wordt. Dit kunstje ook uitgehaald het motor draaistel, dat wel is voorzien van 2 slipbanden.

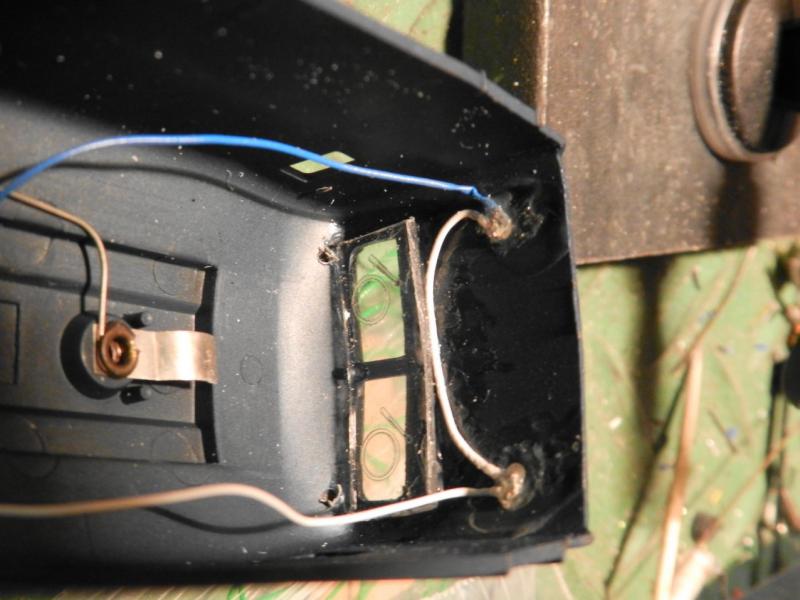

Om de verlichting die uit slechts één lampje aan de voorzijde bestaat te verbeteren wil ik er smd leds in zetten en wel als omgekeerde L. De bak bestaat uit een doorzichtige kunststof bak waarvan de bodem zwart is gespoten. Als ik de leds dus tegen de binnenbak ga plakken zal het een lichtorgel worden en dat is niet de bedoeling . Dus de voor en de achterkant uit de binnenbak geslepen. De voorruit pas gezaagd te met wat Kristal Klear (KK) terug in de kap gelijmd.

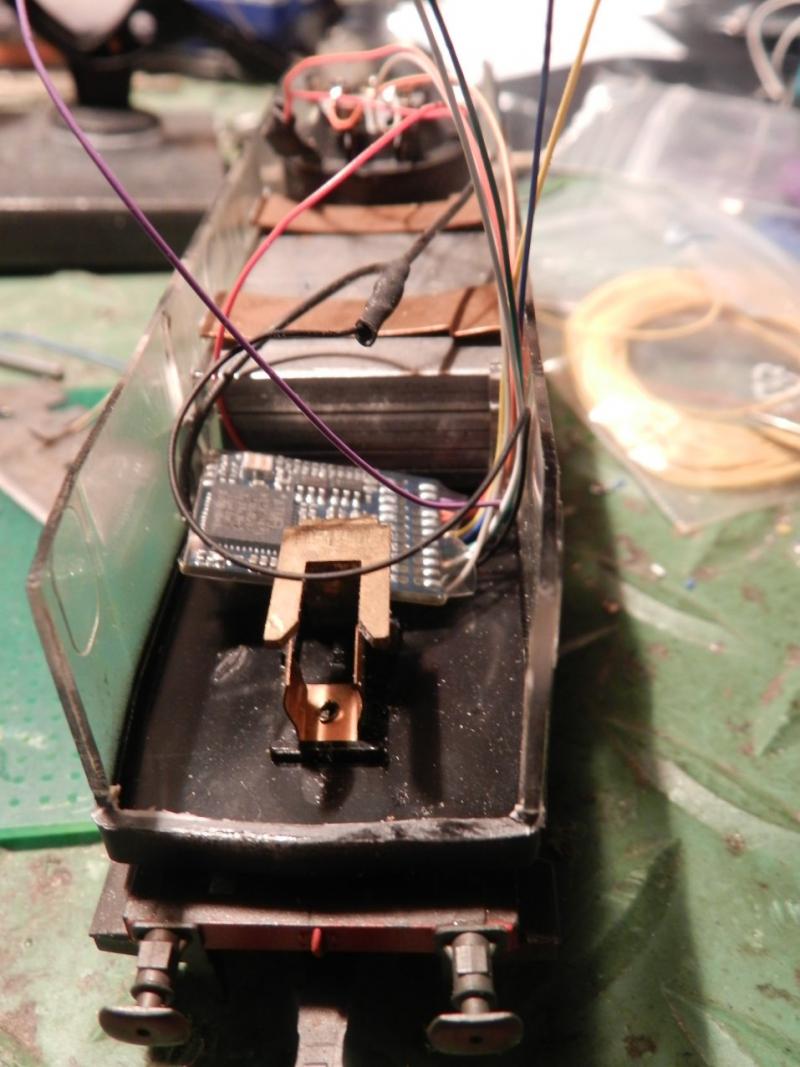

Tijdens het drogen de decoder alvast erin gesoldeerd.



Nu de kap ter hand genomen en de toplichten door geboord. En tevens de frontlichten al voorzien van gele smd leds die ook weer achter de frontlichten zijn vastgezet met een drupje KK.

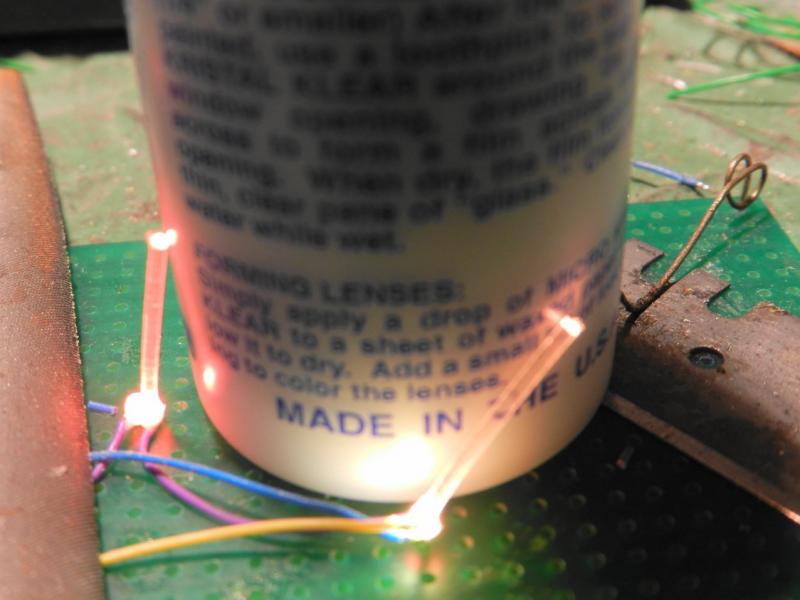

Nu twee rode en één warmwitte 0603 smd leds genomen. Eén rode en één warmwitte onder een hoek van 90 graden tegeb elkaar gesoldeerd en er met KK een stukje lichtgeleider van ca 15mm lang tegen aan gelijmd. Deze passen straks precies in de door geboorde sluitlichten zodat het linker sluitlicht zowel wit als rood zal kunnen branden.
Voor de test brand de linker rood en de rechter zowel rood als wit.



Zo, nu eerst maar alles eens laten drogen.
Schiet er maar op los met jullie bevindingen. Wordt vervolgt .




[Dion]

Ziet er toch netjes uit.

[ruudns]

Nadat de nieuwe decoder geheel aangesloten was, bleek hij niet uit te lezen, niet te programmeren nog te resetten .
ff een mailtje naar Marnan leverde de volgende dag al een nieuwe in de brievenbus met een retour stikker. Goedkoop en goede service mag ik wel zeggen .

Eerst met een zilverstift de toplights nog ff aan getipt, dat ziet er gelijk al een stuk beter uit.
Vanavond dus de nieuwe decoder geplaatst en de cv's aangepast.

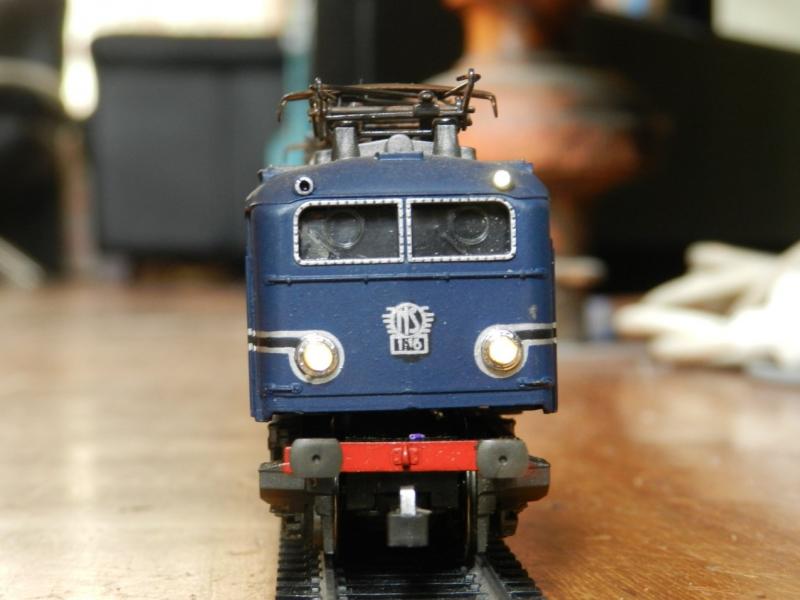

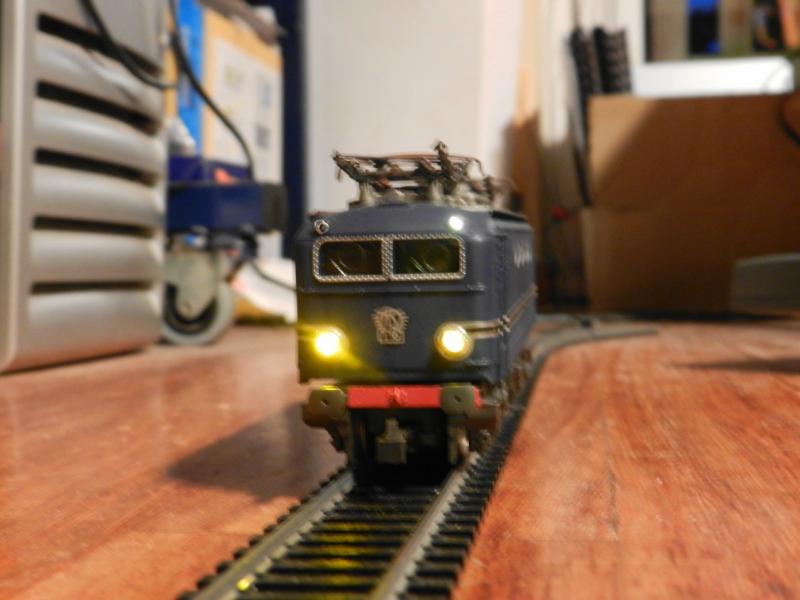

Nog ff een fotootje van de voorzijde met omgekeerde L, geel frontlicht en warmwit toplight:

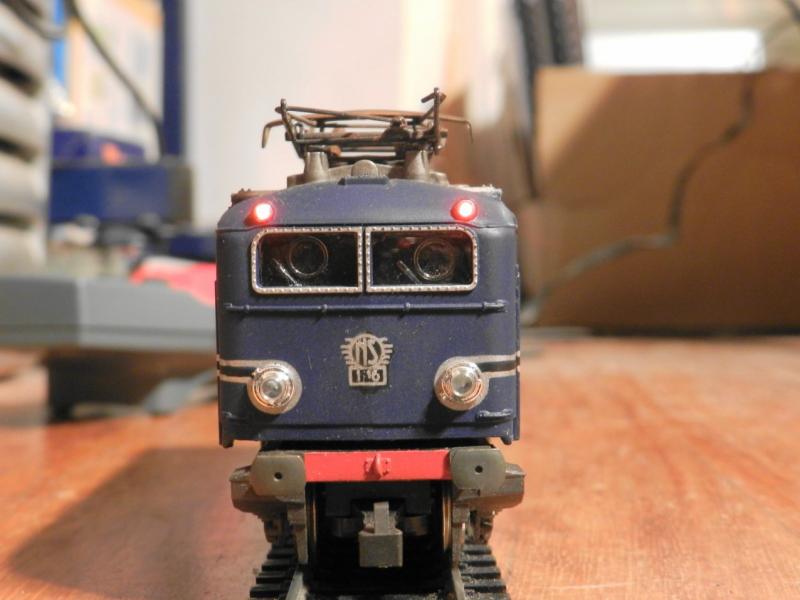

en de sluitlichten:



Op de foto's lijkt hij nog lelijker dan hij is . Zo is er weer een stuk half antiek gedigitaliseerd. Ik zal de lelijke uitstekende frontlichtglazen verwijderen en vervangen door wat Kristal Klear, dat zal er gelijk een stuk beter uit zien. Foto zal volgen als de KK droog is .
