Hoe deze schakelaar met led aan te sluiten?

[Timo]

Dus de zwarte streepjes en de blanke stukken zijn beide onderbrekingen? En is het de bedoeling om in 41, 51 en 7 twee verschillende stop stukken te maken? Lijkt me niet zo nodig en maakt het onnodig complex.

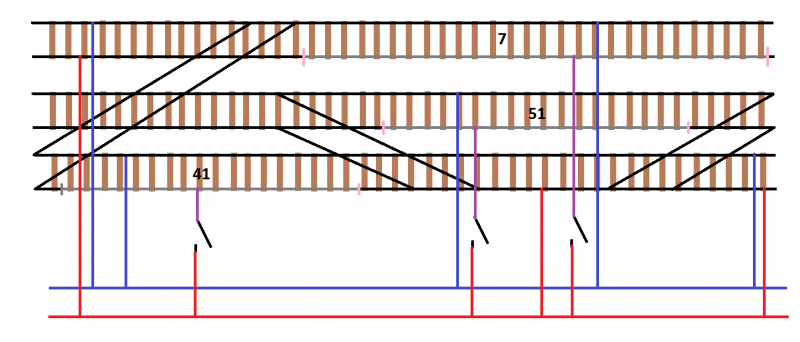

Hieronder een plaatje van mij van het stuk. Even een nieuw plaatje gemaakt omdat ik de oude onduidelijk vond (wat is nu de onderbreking en wat niet...) Zeker als ik nog moest gaan painten


Het zwart en bruin is het spoor, lijkt me logisch  . Op de roze plekken moet je de spoorstaaf onderbroken hebben. Zoals je ziet dus aan aan het begin en het einde van het blok. Zo is het grijze stuk spoor onderbroken (en kan geschakeld worden met de schakelaar). De rode en blauwe draden zijn de voedingsdraden voor het spoor. De blauwe moet gewoon op een aantal plaatsen aangesloten zitten. Aangezien deze niet onderbroken wordt is het niet echt kritisch waar. De rode draad eigenlijk hetzelfde zolang je deze maar niet aan de grijze/onderbroken delen hangt. Deze grijze delen voed je alleen via de schakelaar (paarse draden).

Misschien een basis treinen, elk stuk spoor moet aan de twee voedingsdraden komen. In de tekening de bovenste spoorstaaf aan de blauwe draad en de onderste aan de rode. Wil je de trein kunnen stoppen moet een blok volledig los zijn van de rest. (Dit kun je controleren, als je nog geen schakelaar aangesloten hebt moet de trein er niet rijden). Aangezien de onderste spoorstaaf aan de rode draad moest doen we dit nu via de schakelaar waardoor we de spanning nu in en uit kunnen schakelen. Is het onderbroken (grijze) deel erg lang is het verstandig de paarse draad vanaf de schakelaar op meer dan één plek aan het grijze stuk spoor te knopen.


Timo
