Aansluitingen 21 polige stekker???

[manuelspot]

Ik heb een 1211 van Trix voor me staan met zo'n 21 polige steker erin. Nu wil ik een gewone extra functie aansluiten. Ik weet bijvoorbeeld bij een normale 8 polige decoder zit er vaak zo'n paarse en groene draad aan.

Maar hoe zit dit nu bij zo'n 21 polige decoder?

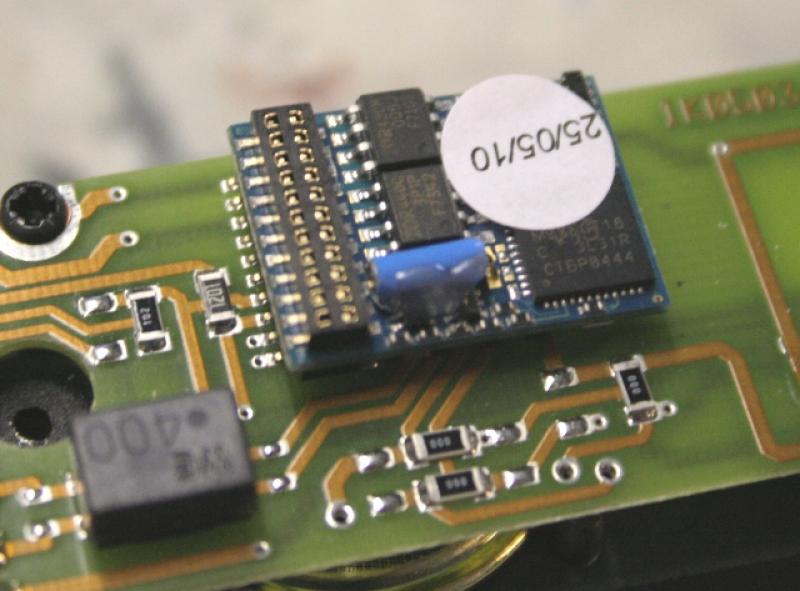

Voor het gemak even een foto erbij.

Want in de marklin bijgevoegde boekjes staat hier natuurlijk weer eens niets over in. En een boekje van de decoder zit er ook niet bij zoals ik dat bij een Roco wel heb.

Hopelijk zijn er hier mensen die hier al meer van af weten.

Manuel

[Huib]

Beste Manuel,

Ik heb de pin-outs wel eens uitgezocht. Als het goed is, zou het zou in elkaar moeten steken:

http://www.floodland.nl/aim/info_nem_connectoren_1.htm

Groeten,

Huib Maaskant

[Karst Drenth]

Hoi,

Zie hier de LoPiDCC 3.0 met 21 polige connector handleiding.

Grtzz,

Karst

[manuelspot]

Mag ik jullie hartelijk danken voor deze info.

Manuel

[Karst Drenth]

Nog een interessante link over een NMRA verdagering inclusief 21 polige en PluX8, PluX16 en PluX22 connectors.

Grtzz,

Karst

[henk]

Ach help, het is toch niet waar, worden er weer verschillende H0-pluggen ontwikkeld.
Het PluX-concept zit wel slimmer in elkaar.

[Railroadtycoon]

Een extra weetje:

Op dit moment is de 21 polige stekker géén standaard NEM. Er bestaat dus een gerede kans dat decoders per loc / fabrikant kunnen (niet moeten!!) verschillen.  :-|
