Hetzelfde hier aan de hand gehad Reinout. Uiteindelijk kunnen oplossen door met het voltage te experimenteren. Opeens ging het prima.

[Reinout van Rees]

Voltage: ik gebruik nu 9 V, daarmee gaat het qua temperatuur inderdaad prima.

Heden/verleden: de verslagen zijn van het verleden. Wat ik gisteren plaatste was de stand van afgelopen februari of zo. Eerste was nog vorig najaar.

Soepel lopen: daar heeft het soort buis geen invloed op, klopt. Wel op de speling die in het hele mechanisme zit. In het eerste videootje kon de as net genoeg doorbuigen om het tandwiel te laten overspringen. Nu met staal en een extra lager had ik daar geen last meer van.
Uiteindelijk is het bij deze draaischijf wel een plastic buis die in een plastic opening ronddraait: dat wrijft altijd een beetje. En de wel/niet oplegging van de wielen van de brug helpen ook niet. (Daar probeerde ik later nog wat aan te doen).

Reinout

[Benelux795]

Jee, rekenen!    En ja, Young modulus voor messing is 14 tov 210 voor staal, verschil was groter dan ik dacht.

Maar: de constructie is mij niet helemaal duidelijk, zeg dat het tandwiel op het vrije uiteinde op 40mm van de oplegging gemonteerd zit. Om een 40mm messing buisje 8mm diameter met wanddikte 1mm aan het eind 1mm buigen, heb je ca 9 kg nodig. Lijkt mij wat veel... En als dat gebeurd, ook niet wenselijk. Dus als dit echt zo is, zou ik geen buizen gaan vervangen, maar toch nog eens kijken wat er echt aan de hand kan zijn Lijkt mij ook dat de astap waar de buis in zit het slapste onderdeel zou zijn. Maar uiteraard; ik weet niet alle details, dus wellicht komen er inderdaad dergelijke krachten op.

PS bovendien, normaal gaat er een lullig klein plastic asstompje in: https://www.youtube.com/watch?v=kgmQg_K4jpM
PS en as-in-as verbinding met beetje speling, dus brug is niet statisch overbepaald..
PS druk je tandwiel wellicht stijf tegen lager bus? Dat die mee draait?
PS Herstel: lees net terug dat buis 4 mm is.. Maar dan nog, als dit zo zwaar loopt, is er volgens mij iets anders aan de hand.

[Reinout van Rees]

Lijkt mij ook dat de astap waar de buis in zit het slapste onderdeel zou zijn.

Alsof je mee hebt gekeken Zucht, afgebroken:



Als oplossing naar m'n collectie buizen gekeken en een 8 mm dikke aluminium holle buis gepakt en het gat iets opgeboord. Even wrikken en hij zit, daarna heb ik 'em afgezaagd:



Onder het afgebroken ding van de brug zat nog een opening voor mijn 4 mm stalen staaf, ik hoefde alleen de opening open te boren. Maar 4 mm zit te ruim in de 8 mm alu buis, dus ik heb een 5 mm messing buisje eromheen gelijmd, dan zat ie zonder merkbare speling vast (maar draaide nog wel goed):



Op een andere manier weer zo'n groot lager eronder:



En... stappenmotor er recht onder. Resultaat viel me nog steeds tegen (ik heb hier geen video van). Dus had ik nog wat extra lagers besteld om het daar dan mee te proberen.



Reinout

[Benelux795]

Als het niet gaat zoals het moet, moet het maar zoals het gaat en je lijkt nog lol in het knutselen te hebben, dus: vooral doorgaan!

[Reinout van Rees]

Volgende poging. Met elektronica, stappenmotoren, tandwielen enz. begon het inclusief verzendkosten inmiddels al aardig aan te tikken. Het peco draaischijfbouwpakket leek zo lekker goedkoop in het begin. Maar bezigheidstherapie mag ook wat kosten en ach, eigenlijk valt het wel mee. Enfin, ik heb wat lagertjes gekocht en er eentje in het midden van de draaischijf gelijmd zodat het nu eindelijk echt soepel gaat draaien:

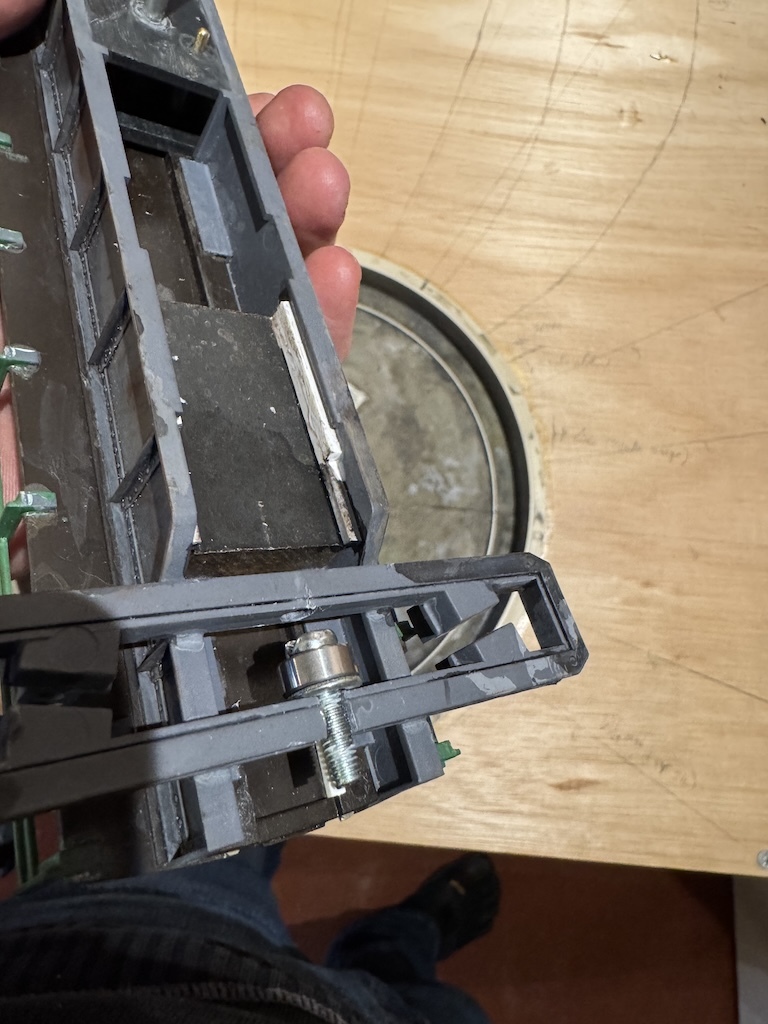

Ook aan één kant een lager aan de brug aan proberen te brengen in plaats van de plastic wielen. Hoogte bepalen a/d hand van de bestaande wielen:



En dan de wielen er aan die kant af. Kijken of dat helpt:



Ik heb ook weer een korte video, in de eerste 15 seconden zie je dat de draaischijf waanzinnig soepel ronddraait. In de rest van de video zie je dat ie met aandrijving erbij toch weer hapert.

Waar het nu aan ligt? Aandrijving een beetje excentrisch waardoor er toch iets aanloopt? Brug beetje schuin? 15 mm multiplex niet helemaal vlak? Had ik de andere twee plastic wielen ook moeten vervangen?

Toen ik bij het eten aan het mopperen was, vroeg een van m'n kinderen of het niet handig was om helemaal opnieuw te beginnen. Diezelfde avond heb ik een tweedehands roco draaischijf gekocht.

Reinout

[Duikeend]

toch best handig, die kinderen
ach, je moet maar zo zien, je hebt inderdaad goeie bezigheidstherapie gehad
ik vond het in ieder geval leuk om te volgen

[Reinout van Rees]

Het beste vermaak is leedvermaak?

Reinout

[Benelux795]

We wachten af; er is nog geen werkende draaischijf gezien...

[meino]

Toch jammer.
Maar ik realiseer me dat ik ook heel wat frustraties met deze draaischijf heb gehad. Gedeeltelijk door fouten van mijn kant. Dat begon met de as, in de beschrijving wordt een 4mm Meccano asje genoemd. Prima, ik heb nog oud Meccano spul uit mijn vroege jeugd liggen. Me niet realiserend dat het nog volgens imperial maatvoering is. Dus een asje met moeite in de brug gekregen. Die as was dus geen 4mm maar iets in de buurt van 4.1mm. Door de kracht om dat er in te krijgen, was de handel achteraf niet helemaal recht en haaks meer. Ook klemde de handel. Dat met wat schuurpapier opgelost. Maar of dat daardoor kwam weet ik niet, maar de wielen van de brug hadden niet altijd contact met de rail in de kuil, dus draaiden dan niet. Uiteindelijk de constructie waar de wielen in zaten los gehaald van de brug en die met wat fosforbrons verend aan de brug gemonteerd. zodat de wielen altijd contact met de rail houden. Het probleem van de harkende beweging had ik in eerste instantie ook. Dat komt door de wrijving van plastic op plastic in de lagerbus. De stappenmotor zit redelijk stijf vast en de as van de brug heb ik daarom zodanig vast gezet in de connector tussen motor en as, dat de brug iets zweeft en het plastic van de lagerbus elkaar net niet raakt. Dat gaat alleen bij zware loks niet helemaal goed omdat die de connector in drukken en er dan soms toch weer een iets harkende beweging ontstaat.
Achteraf denk ik dat het niet goed opletten bij de keuze van de gebruikte as heel veel frustratie later heeft op geleverd omdat er toch een lichte deformatie van het geheel is opgetreden.

groet Meino

[Reinout van Rees]

Dat plastic-in-plastic probleem vermoedde ik ook, maar dat zou toch opgelost moeten zijn met het keurige lagertje dat ik a/h eind heb gebruikt. Zou ik denken. Jouw oplossing met het verend maken van de wielen is een leuke, dat zou nog wat kunnen schelen.

Enfin: een tweedehands roco draaischijf:



De reling moest deels weer vastgemaakt worden en er zaten wat kleine onderdelen los. Allemaal te regelen. Wat me wat tegenviel was dat er geen besturingskastje in de doos zat. Bij nakijken van de advertentie bleek die daar ook niet op de foto te staan, dus de advertentie klopte. Maar als je niet weet dat het ding erbij hoort te zitten, mis je 'hem ook niet op de foto. Enfin, daardoor werd het initiële controleren van de werking van de draaischijf wat lastig. Ook had ik een klein beetje de hoop de hele boel gewoon in te kunnen bouwen en klaar te zijn. Nee dus.

Dus.... uitzoeken waar alle draadjes voor dienen. Fora doornemen, multimeter gebruiken:



Met wat moeite de brug losgekregen:



Hierdoor kreeg ik beter door hoe de reguliere analoge aansturing van de draaischijf werkt. Aan beide uiteindes van de brug zitten veertjes die met een contactje een soort "T" vormen. Het veertje is dan het vertikale deel van de T. Bij de sporen steekt een pinnetje uit waar het veertje tegenaan komt. Het veertje is zó gedimensioneerd dat een van de twee contactjes gemaakt wordt zodra het de brug precies recht tegenover het spoor zit.

Hoe goed het systeem in de praktijk werkt bij zo'n toch wat oudere gebruikte draaischijf? Maar een manier om erachter te komen: uitproberen.

Eerst maar weer een module ervoor maken:



Gat erin, draaischijf erin. En een beetje plannen qua locatie van de sporen en de hoek ertussen. Al snel besloten een extra setje van vier opritten te kopen (maar die zijn bij deze foto nog niet aangekomen):



Het motortje en de rest van het mechanisme leek me niet al te lekker te draaien (nadat ik ongeveer door had op welk draadje ik spanning moest zetten), dus heb ik het eruit gesloopt: toch maar de stappenmotor gebruiken.

Daarvoor wilde ik het bestaande grote tandwiel+worm mechanisme hergebruiken. Wel handig voor de flexibiliteit om dan de cardanas ook te hergebruiken. Eén houdertje voor de cardanas heb ik in een buis gelijmd zodat het in de stappenmotor past:



Proefopstelling:



Even een toelichting op de draadjes. Rechtsboven rood/zwart, da's de stroomvoorziening voor het spoor op de brug. Het groene draadje zit aan de contactjes vast. Zodra de brug precies recht bij het spoor zit maakt het contact een verbinding tussen het groene draadje en het metalen pinnetje in het midden onder het spoor.

Linksonder: de twee blauwe draden zitten aan het pinnetje van de twee uiterste standen van de brug. De gele draden zitten aan alle andere pinnen, die ik doorverbonden heb. Nul op de groene draad zetten en dan kan ik met de blauwe en gele draden detecteren of de brug bij een spoor is of bij een eindstand. In theorie.

Reinout

[Reinout van Rees]

Ik had initieel het idee om de contactpinnen bij elke oprit te gebruiken om daar de brug te stoppen. Dus wel aansturing met een Arduino, maar wel met de mechanische/analoge pinnetjes+contacten. Alleen werden niet alle pinnetjes goed gedetecteerd. Ik gok dat de contacten aan één kant van de brug niet goed werkten, hoewel ik alles schoongemaakt had.

Ik had geen zin om de brug weer los te halen om de boel te controleren. Dan maar de reguliere stappenmotorfunctionaliteit gebruiken en stapjes tellen om de brug op de juiste plek te krijgen.

Wat ook meespeelde: het tikkende geluid van de veertjes bij elk pinnetje begon me na een paar minuten te irriteren. Dat had ik hier op het forum ook al een keer gelezen. Soms hebben mensen gewoon gelijk.

Enfin, de schijf moest los. Ik had 'm, volgens de handleiding, met strookjes dubbelzijdig plakband vastgekleefd. Het zat stevig vast! Her en der cocktailprikkers eronder en wrikken maar:



Nu de boel goed bereikbaar was heb ik gelijk een tweetal avondjes geschilderd en vervuild. Het hoeft geen schoonheidsprijs/smerigheidsprijs te krijgen: de omgeving van de draaischijf blijft kaal en onbebouwd. Maar hij was wel erg plasticachtig en ik wilde van de standaard gele kleur van de relingen af. Gelijk personeel in het hokje gestopt. Daardoor is het toch leuker geworden:



Status aan de onderkant: er is een stuk hout bijgekomen om de houder van de aandrijfas op te schroeven. En onder in de foto zie je nog één blauw draadje i.p.v. de vorige 2x blauw, 2x geel. Alle pinnetjes onder de sporen zijn weg, behalve degene onder het laatste spoor. Dat is het "beginspoor" van de aandrijving. Bij opstarten draait de brug eerst iets ervan weg voor de zekerheid en dan terug tot dit pinnetje. Dan heb ik het nulpunt.

De oorspronkelijke mechanische oplossing van de Roco draaischijf voldeed prima op dit punt, dus heb ik verder niet met eigen schakelaars of lichtsluizen geëxperimenteerd:



Arduino Uno vastgeschroefd:



Sleufje gemaakt voor de kabel van het keypad. Keypad met dubbelzijdig tape vastgezet:



Rails lijmen:



Roco code 83 rails, om netjes op de schijf aan te sluiten. De lange niet-flexibele soort. Net zo lang en goedkoop als flexrails, maar zonder dat je erop hoeft te letten dat het recht ligt.

Reinout

[Joz]

Ziet er goed uit

Wat ook meespeelde: het tikkende geluid van de veertjes bij elk pinnetje begon me na een paar minuten te irriteren. Dat had ik hier op het forum ook al een keer gelezen. Soms hebben mensen gewoon gelijk.

Dat zou maarzo ik kunnen zijn geweest
https://forum.beneluxspoor.net/index.php?topic=99408.msg3222244270#msg3222244270

Zo heb ik dus bijna hetzelfde gedaan met een kleinere stappenmotor:



Groeten,
Jos
