Topic: Stromberg(im Wald) - (Baanplan H0) (gelezen 2080 keer)
Sander Fondse
Offline
Berichten: 2106
MSc Micro-Electronics
Stromberg(im Wald) - (Baanplan H0)
«
Gepost op:
04 November 2007, 13:06:34 »

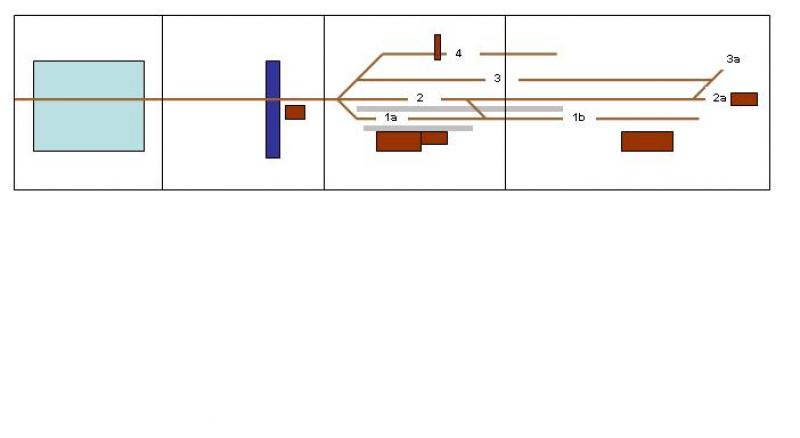

Hoi, hier een sporenplan waar ik aan zit te ontwerpen. Ik wil graag begin volgend jaar aan de bouw beginnen.
en de link :
https://images.beneluxspoor.net/bnls/baanplanv1.jpg
Het baanplan wordt gerealiseerd op modules. De linker wordt 120 x 75 cm en zal een rolbrug met een lengte van ongeveer 1 meter behuizen, waarop 4 of 5 sporen komen.
De 2e bak zal een beekbruggetje hebben en het seinhuis. (80 x 75 cm)
Het station begint op module 3 (120 x 80)
De treinen kunnen binnenkomen en vertrekken van spoor 1a of 2. Spoor 1a kent een kort perron (ongeveer 50 cm) en zal alleen door railbussen worden gebruikt. De meeste treinen komen binnen op spoor 2 met een perron van ongeveer 1 meter lengte.
Module 4 (80 x 75) is de eindmodule. Spoor 1b wordt gebruikt door de plaatselijke brandstofhandel, terwijl een kleine lokloods is geplant op spoor 2a. Via spoor 3a en 3 lopen de lokomotieven om. Spoor 4 tenslotte zal de laad-losweg bedienen, en is daarom uitgerust met weegbrug, laadmal, bokkraan en kop-zijlading.
De baan kan zowel digitaal als analoog gebruikt worden. Geplant worden samenstellingen als
BR 64'ers met Donerbüsche of Pruisissche rijtuigen. Een V80 met Umbauwagen en BR218 met Silberlinge. Tijdperk 3 en 4 dus. Bovendien zal er een Schienenbus (VT 98 en misschien VT95) te zien zijn.
Nou, schiet maar los.
«
Laatst bewerkt op: 04 November 2007, 17:22:34 door Hans van de Burgt
»
Gelogd
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden
Sicco Jan
Offline
Berichten: 840
Re: Stromberg(im Wald)
«
Reactie #1 Gepost op:
04 November 2007, 13:46:41 »
Sander,
kebab groeit niet in struiken, Donnerbuechse snappen we [duik]
Waarom maak je 3 verschillende maten module? Rolbrugdeel 5 cm breder en je hebt twee setjes die je met kopplaten heel goed kunt koppelen en vervoeren..
Over het baanplan geen kwaad woord. Ziet er afgewogen uit. Zal me niks verbazen als je hier een exact voorbeeld voor in gedachten had?
Groet, Sicco Jan
Gelogd
Sander Fondse
Offline
Berichten: 2106
MSc Micro-Electronics
Re: Stromberg(im Wald) - (Baanplan H0)
«
Reactie #2 Gepost op:
04 November 2007, 17:23:21 »
eh,
alle modules zijn 75 cm breed. oeps
Gelogd
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden
