MRdirect met Marklin booster 6015

[gansep]

Beste lezers,

Ik maak sinds kort gebruik van MRdirect in combinatie met een Marklin booster 6015.
Op zich werkt het prima, alleen de booster reageert niet (goed) op het STOP en GO commando. (in MRdirect te regelen door op de spatiebalk te drukken)
Als in de STOP situatie er spanning op de booster wordt gezet resulteert dit in volle spanning op de rails en daar reageren diverse locs op door onbestuurbaar te gaan rijden met hoge snelheid.
Na het geven van een GO commando van MRdirect komt het digitale signaal op de rails te staan en functioneert alles normaal en naar behoren.
Als vervolgens een STOP commando wordt gegeven van MRdirect komt de volle spanning weer op de rails en gaan locs weer onbestuurbaar rijden.

Is er iemand die MRdirect gebruikt i.c.m. de Marklin 6015 booster en bovenstaand probleem herkent en wellicht heeft opgelost.
Het aansluitschema heb ik uit de MRdirect handleiding gehaald en is hieronder afgebeeld.



Vriendelijke groet
Erik

[br194]

Hallo Eric,

Het probleem zoals jij dit omschrijft is voor mij bekend.
Dit ligt vast in het ontwerp van de booster en kan alleen opgelost worden door wat kunst grepen.
Staat mij iets van bij dat ik ergens een tekening hiervan heb, maar kan deze momenteel niet uploaden.
Zal kijken of ik dit vanavond of morgen even kan doen.
Een tweede oplossing kan zijn door de decoder alleen voor digitaal bedrijf in te stellen en/of de rem mode voor DC spanning uit te schakelen.

Willem.

[br194]

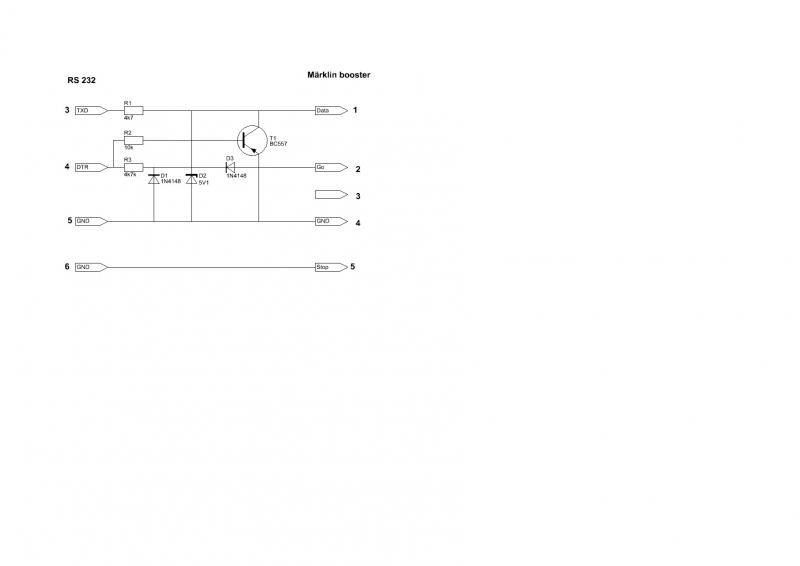

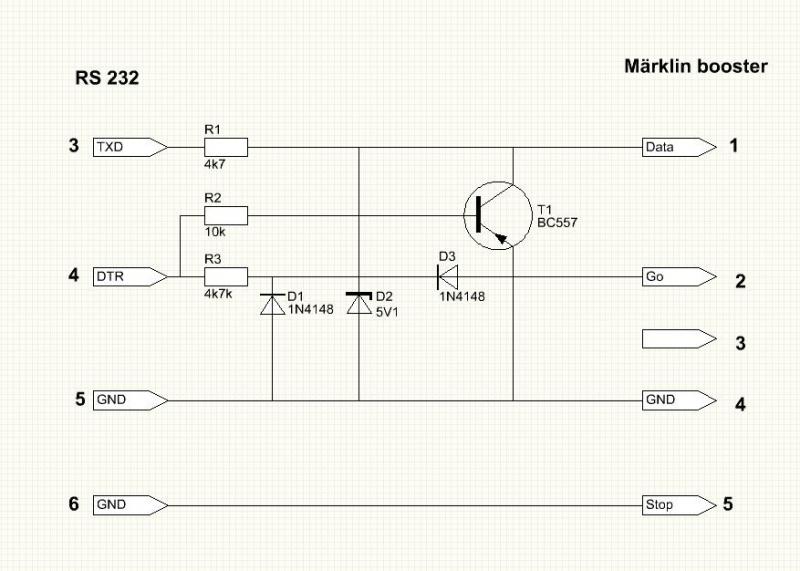

Hierbij het schema waarbij het goed functioneerd.




Willem.

Edit: Schema te klein, opnieuw geladen

[Alexander1973]

Lijkt me Stug dat Pen 6 van de Rs 232 aansluiting ineens de Ground is!



Alexander.

[gansep]

Ja, klopt. Kleine omissie van de tekenaar. (maak er maar DSR van)
Maar het werkt perfect.
