Aansluitschema digitale onderdelen

[K-Terp]

Beste Forumleden,

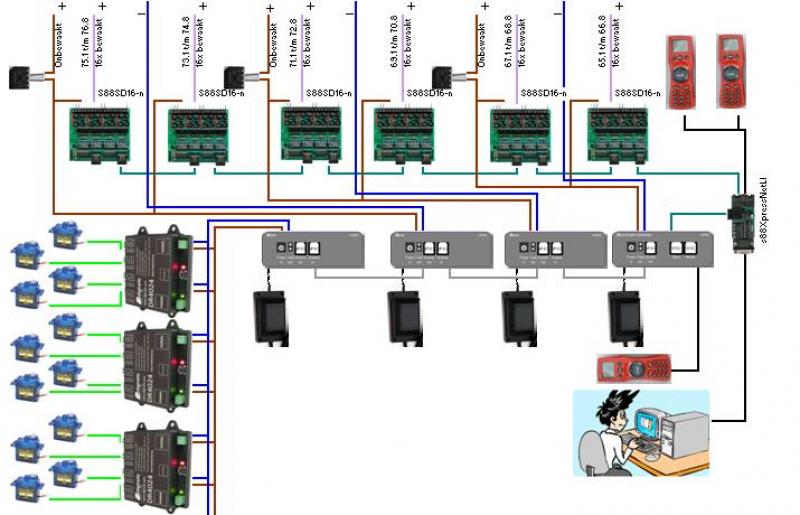

Naar aanleiding van het lezen van diverse draadjes in het Beneluxspoor forum heb ik een schema getekend dat volgens mij zou moeten kloppen .
Zou iemand dit willen controleren.

In werkelijkheid zal het nog iets anders gaan worden, dit omdat er dan waarschijnlijk 4 i.p.v. 3 Roco 10765 boosters (allen al in mijn bezit) aan zullen komen waardoor er na de 3e booster er een Roco remgenerator 10779 (nog niet in mijn bezit) geplaatst zal moeten worden.
De digitale stroom van deze remgenerator (volgens gegevens 2A) zou ik dan willen gebruiken voor de aansturing, en ik hoop ook de voeding van alle servodecoders (9 stuks) met miniservo’s (36 stuks).
Mocht deze te weinig stroom leveren, dan alleen de digitale aansturing gebruiken en de voeding via een aparte trafo.

Het schema


Een aantal  vragen:

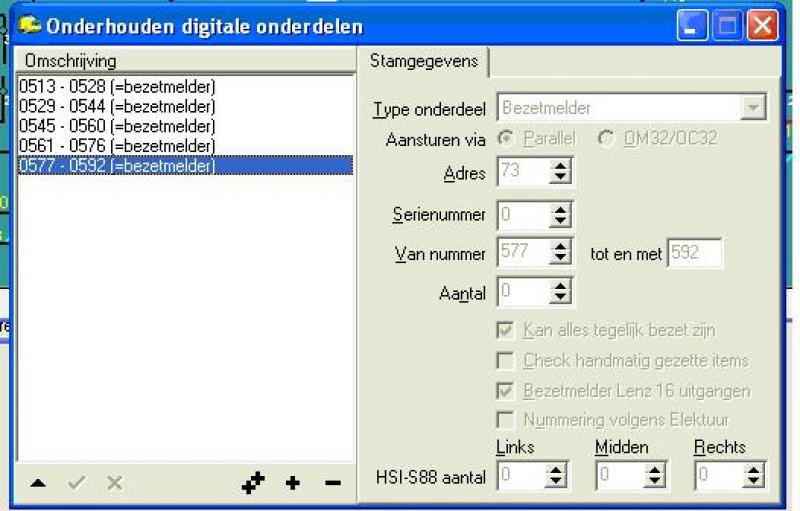

1.   De adressen van de S88SD16-n bezetmelders worden dezen na invoer van adres 65-67-69-71-73 in koploper automatisch aan de S88SD16-n bezetmelders toegekend, of moeten dezen nog op een of andere manier aan de bezetmelders worden toegekend (zie afbeelding onder)



2.   Is het juist dat de UTP kabel tussen de s88XPressNetLI en de 1e bezetmelder, en de bezetmelders onderling niet langer mag worden dan 3 meter?
3.   Omdat ik de boosters allen bij elkaar (op elkaar) wil plaatsen is het naar mijn mening het beste om de bezetmelders zo dicht mogelijk bij de blokken te plaatsen waardoor de bedrading van de bezetmelders naar de blokken zo kort mogelijk word, maar de digitale stroom van de boosters naar de bezetmelders (2 aderig, bruin/blauw op het schema) kan oplopen tot een lengte van c.a. 10mtr, d.i.m. een nogal lang sporenplan. Is dit mogelijk, of zou er te veel stroomverlies optreden?

Met vriendelijke groet,
Klaas Terpstra
