Bezetmelder Draaischijf Fleischmann

[ETH023]

Goedemorgen,

ik lees al een aantal jaren mee op het forum, en haal daar veel info vandaan. Eindelijk heb ik mij ook geregistreerd en heb nu een vraag over het plaatsen van een bezetmelder op een Fleischmann 6152 draaischijf zonder C. Deze stuur ik via de Turn Control / IB aan in Koploper, dit werkt alleen lukt het mij niet om een bezetmelding te krijgen via een toegepaste truc van Karst.

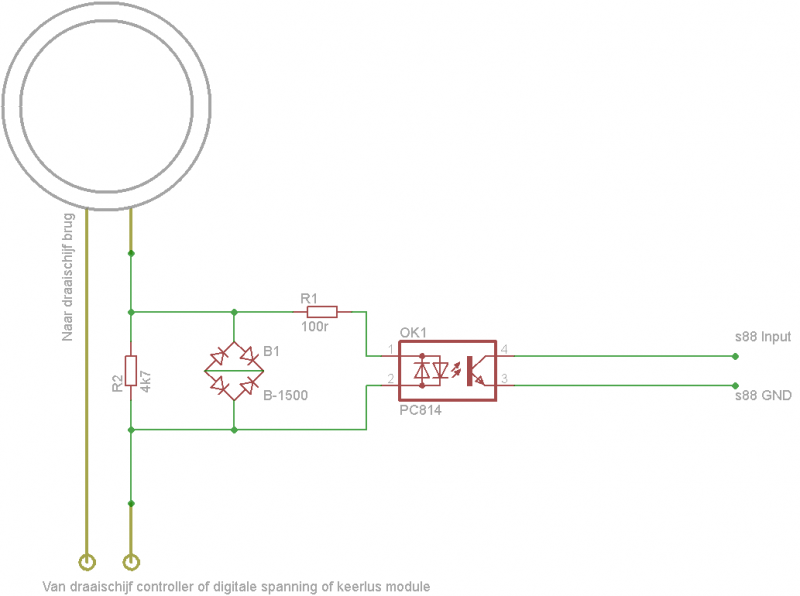

Ik heb de draaischijf rails (en) geïsoleerd aan de + en - kant! en maak gebruik van S88 N met stroomdetectie. Heb het volgens mij zo aangesloten als in het plaatje, als ik nu de de in het plaatje S88 GND aansluit krijg ik geen bezetmelding als ik een stroomverbruiker op de draaischijf plaats, doe ik het S88 GND draadje op de + verbinding dan heb ik zonder dat er een stroomverbruiker is staat, wel een bezetmelding!



Ik ben niet heel elektronisch maar, probeer het een en ander wel maar dit lukt mij niet. Ik heb trouwens i.p.v. een Octocoupler PC814 een EL814 gebruikt maar volgens mij maakt dat niet uit. Ik hoop dat ik het duidelijk omschreven heb, anders verneem ik het graag indien meer duidelijkheid.

Alvast bedankt, met vriendelijke groet
Erwin

[Fred Eikelboom]

Hoi Erwin,

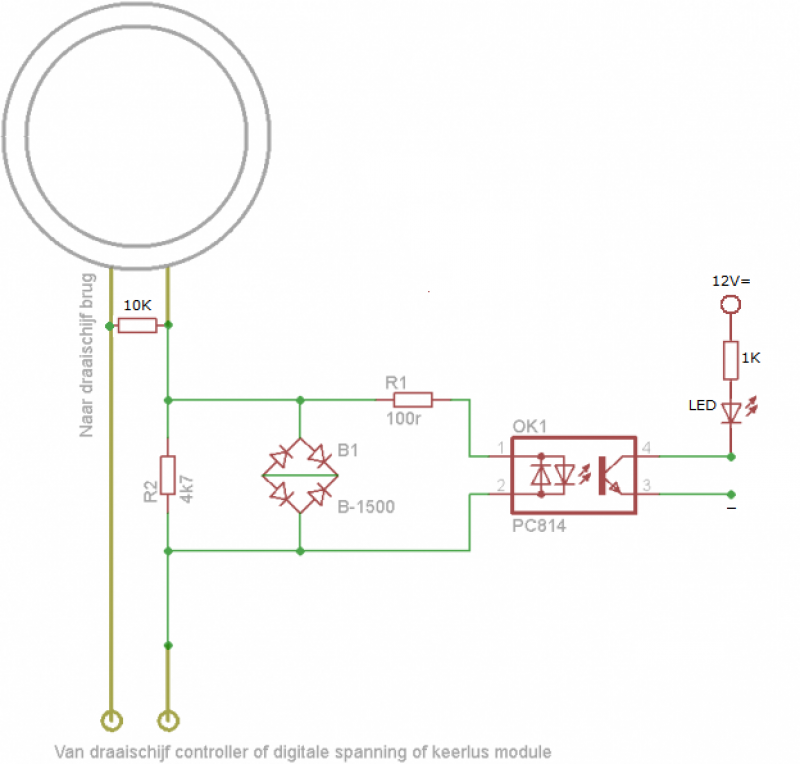

Om te zien of de schakeling werkt test ik het altijd op de volgende manier:
Weerstand en LED aansluiten op punt 4 van de 814. Daarna voedingsspanning op weerstand en punt 3 van de 814.
Wanneer je dan een weerstand van 10K met de draden naar de draaischijfbrug verbindt, moet de LED gaan branden.

[Karst Drenth]

...maak gebruik van S88 N met stroomdetectie. Heb het volgens mij zo aangesloten als in het plaatje, als ik nu de de in het plaatje S88 GND aansluit krijg ik geen bezetmelding als ik een stroomverbruiker op de draaischijf plaats, doe ik het S88 GND draadje op de + verbinding dan heb ik zonder dat er een stroomverbruiker is staat, wel een bezetmelding!

Hoi,

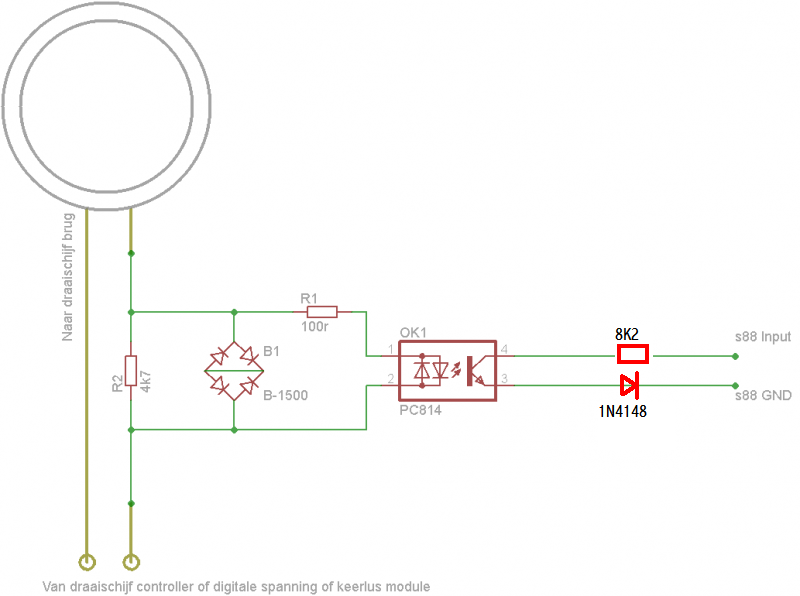

Als je dit op een S88 met stroomdetectie wilt aansluiten, dan onderstaande toevoegen...



En dan inderdaad de diode aan de ingang van de stroommelder en de weerstand aan de 'Plus' van de railvoeding ( 'Min' gaat naar de gemeenschappelijkeaansluiting ( voeding ) van de bezetmelders.


Grtzz,

Karst

[ETH023]

Hoi Karst,

Bedankt voor het reageren, als ik het goed begrepen heb dan gaat de 8K2 nr 4 van de octocoupler naar de plus aansluiting i.p.v. de S88 input, en de  diode naar de S88SD van nr 3 van de octocoupler.

Met vriendelijke groet,
Erwin

[Karst Drenth]

Yep

[Fred Eikelboom]

Hoi Erwin,

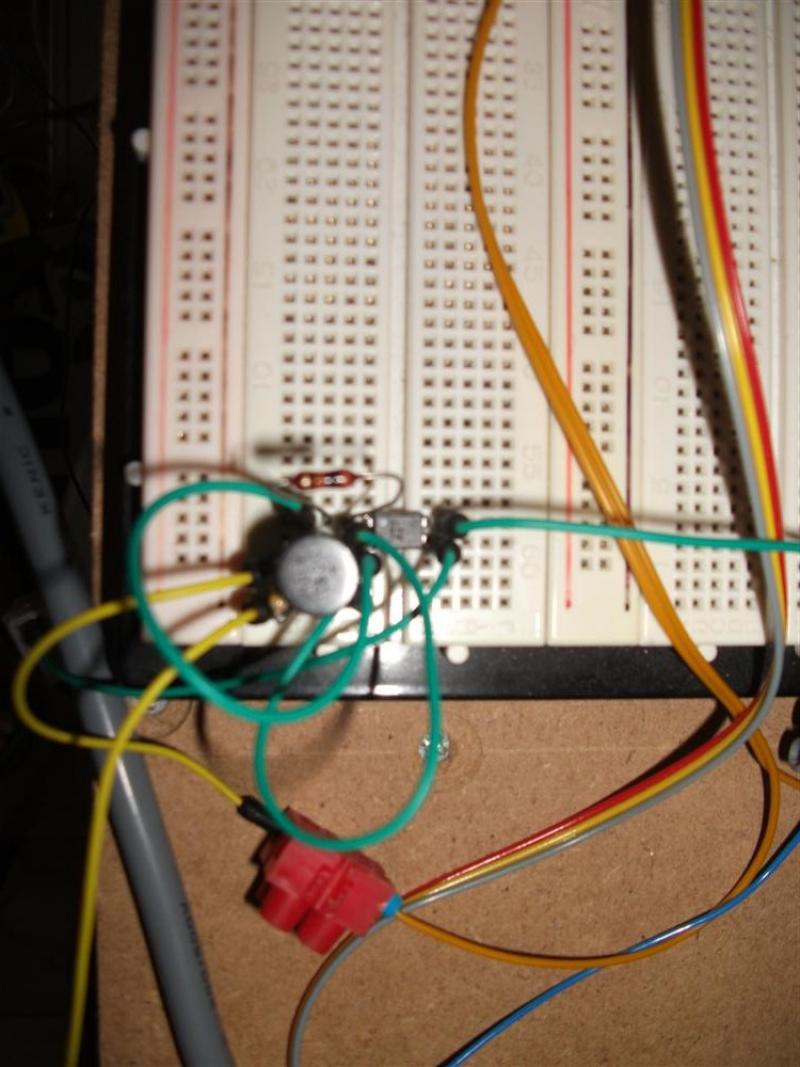

Je mailde me dat bij jou de LED niet ging branden wanneer je de 10K weerstand aansluit. Kan op je foto in reactie 1 niet zien hoe je het aangesloten hebt, omdat alles veel te dicht op elkaar zit.
Heb de schakeling even op mijn breadboardje opgebouwd. Linksboven is de digitale spanning aangesloten.
Rechtsonder de 16 V gelijkspanning.

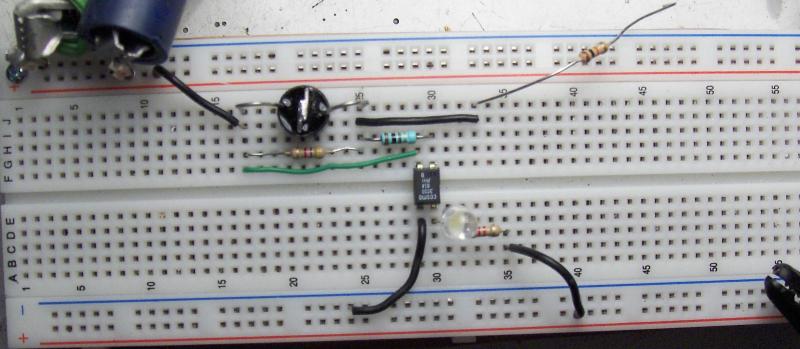

Zonder aangesloten 10K weerstand.

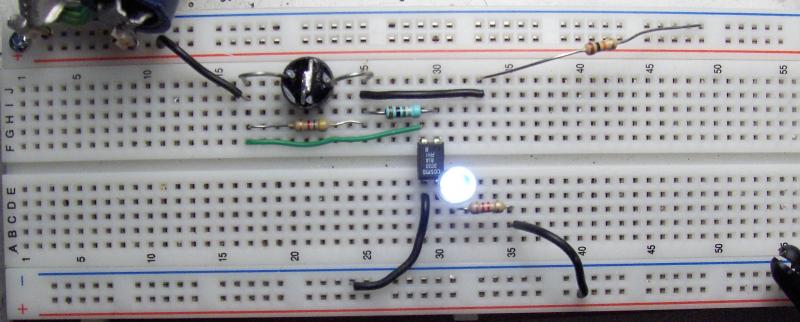

Met aangesloten 10K weerstand.

Wanneer je het op deze manier opbouwt moet het werken.

[ETH023]

Hoi Karst,

Ik heb de weerstand en de diode toegevoegd, echter blijft het hetzelfde zodra ik de weerstand aan de plus zet heb ik meteen een bezetmelding, zonder dat daar een stroomverbruiker is!

Ik heb van Fred een aantal tips gekregen om de octocoupler te testen en deze is goed, om dat uit te sluiten.

Ik weet het even niet, wat ik nog kan doen?

Met vriendelijke groet,
Erwin

Hoi,

Als je dit op een S88 met stroomdetectie wilt aansluiten, dan onderstaande toevoegen...



En dan inderdaad de diode aan de ingang van de stroommelder en de weerstand aan de 'Plus' van de railvoeding ( 'Min' gaat naar de gemeenschappelijkeaansluiting ( voeding ) van de bezetmelders.



Grtzz,

Karst
