Baanplan 5,5 x 3,5 m schaal h0. Berglandschap met NS-materieel

[ikbenik79]

Hallo

Hierbij mij baan plan. Het is een idee te geven hoe mij baan er uit ziet.

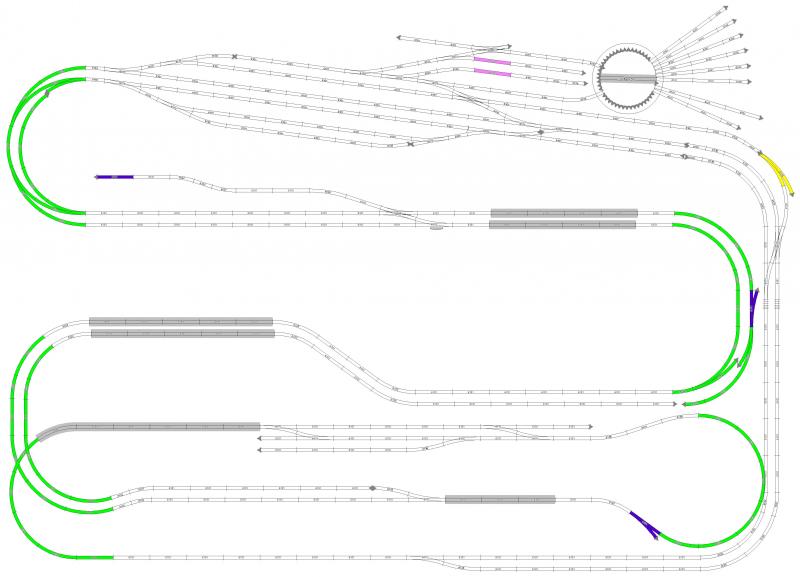

Eerste tekening is van de bovenbouw en zichtbare gedeelte. Heb al veel gebouw door ter plekke te kijken of ik het wat vond of niet.



Als je naar de bouw kijkt is het een grote U. In het middenstuk kan je lopen.
Even een uitleg met de kleuren.
Wat groen is een tunnel.
Wat blauw is gaat naar de onderbouw.
De gele wissel is naar een loods maar weet nog niet goed hoe.
Rosé zijn de inspectie kuilen.
Rails waar grijs om heen zit is een brug.

Kleine uitleg van de baan.
Het grote station ligt op het hoogste stuk. Als je naar links rijdt met de trein zak je 10 cm, tot aan de eerst brug. Stijging percentage is 2,7%. Je maakt dan een bocht van 180 graden en dan ga je weer een brug over. Je komt weer bij een brug waar 1 spoor over gaat. Na de brug ga je langzaam weer stijgen. Het enkelsporig station is waterpas en naar het station ga je weer een brug over. Daarna ga je weer stijgen naar het niveau van het grote station. Dit is ruim gehaald bij de wissel waar het dubbel spoor wordt.

Bij de draaischijf komt een kolen installatie en zandbunker inspectiekuilen en water tap punt.
Voor verder info, foto,s van de baan verwijs ik je graag naar het volgende topic.
http://forum.beneluxspoor.net/index.php/topic,33663.msg509878.html#msg509878
Hier beschrijf ik de bouw van mij baan.

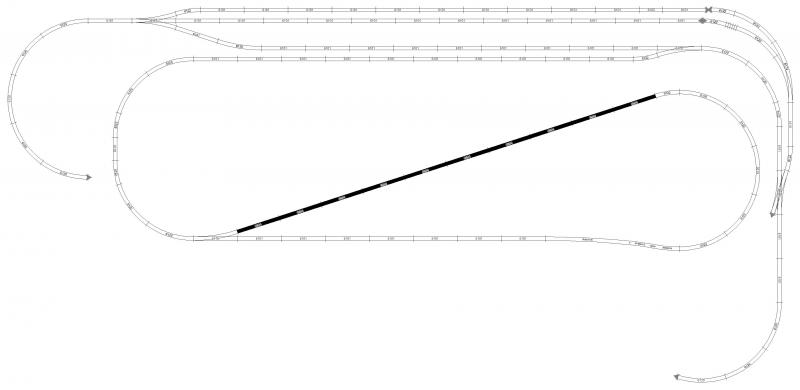

Dit plaatje is de onderbouw en schaduwstation.


Schaduwstation is het laagste punt. Het licht 20 cm lager dan het grote station.

Het zwarte stuk zijn 9 opstel storen.
Ik weet dat er twee keerlus uitdagingen zijn.
Ook weet ik al dat er veel recht lijn zijn in de rails. Heb dit al een beetje opgebroken met stukjes van bochten in het zichtbare gedeeld te plaatsen. Er zijn sommige punten waar ik moeilijke bij kan. De achterkant van de tafel waar het enkelsporig station is zit het dak. Als er nog vragen of ideeen zijn hoor ik het graag.

Groetjes Ronald
