Auteur Topic: Het vervangen van een klinknagel (gelezen 1812 keer)

Herwim Frank · « **Gepost op:** 23 June 2013, 15:23:44 »

Hallo mensen

Het volgende probleem deed zich voor.
Ik probeerde met onderstaande lok (Belgische Type 53 serie) een proefritje te maken hoe groot was mijn verbazing dat hij met z'n voorwielen
huppelde over de baan de rest reed wel, begreep er niets van.
Bij nadere inspectie bleek dat om één of onduidelijke reden was één van de aandrijfstangen aan de rechter kant van deze lok verbogen.
Het ging om de stang die in het midden vastzit en vervolgens 2cm verder weer vast zit aan de bovenste drijfstang.
Vergeef me als ik verkeerde termen gebruik voor de drijfstangen.
Deze stang was zo verbogen dat de stang boven de verbinding zat waar hij aan vast moest zitten ipv er onder waar hij hoorde.
Beetje moeilijk uit te leggen, toen ik dit probeerde terug te buigen schoot de verbinding aan de bovenste drijfstang los en schoot de klinknagel die daar door 3 aandrijfstangen heen gaat los.
Jammer genoeg heb ik daar geen foto's van gemaakt je zit op dat moment met andere woorden en gedachten achter je tafel.

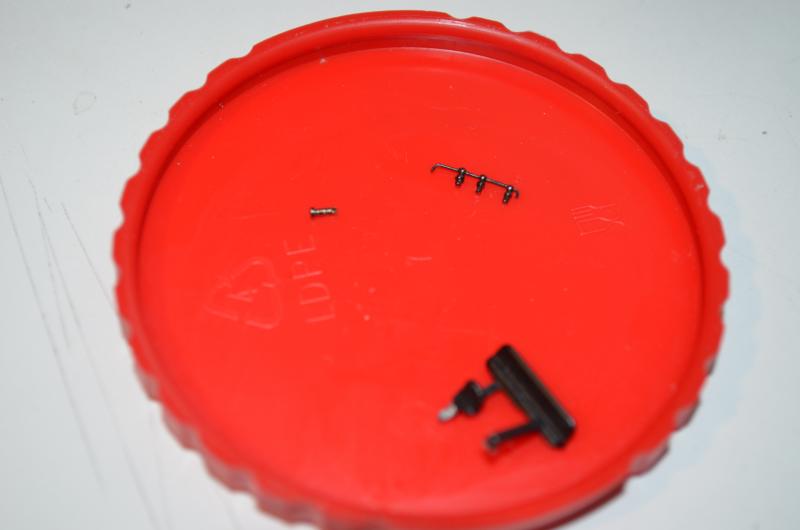

na ongeveer 1 uur zoeken op de grond vond ik zowaar de klinknagel weer terug (zie het rode ronde bakje links boven)
Met geen mogelijkheid kreeg ik de klinknagel door de 3 gaatjes heen van de diverse drijfstangen.
Na een paar uur klooien heb ik de draad maar weer de volgende dag opgepakt wat een gepriegel is dat.
I.p.v. klinknagel dacht ik er een stukje koperdraad door heen te buigen lukte me ook niet
Gelukkig had ik ooit eens boutjes en moertjes gekocht met een draad van M1
Gelukkig met heel veel geduld kreeg ik het boutje door de 3 gaatjes, moertje kreeg ik er niet meer op maar de lok rijd weer prima.

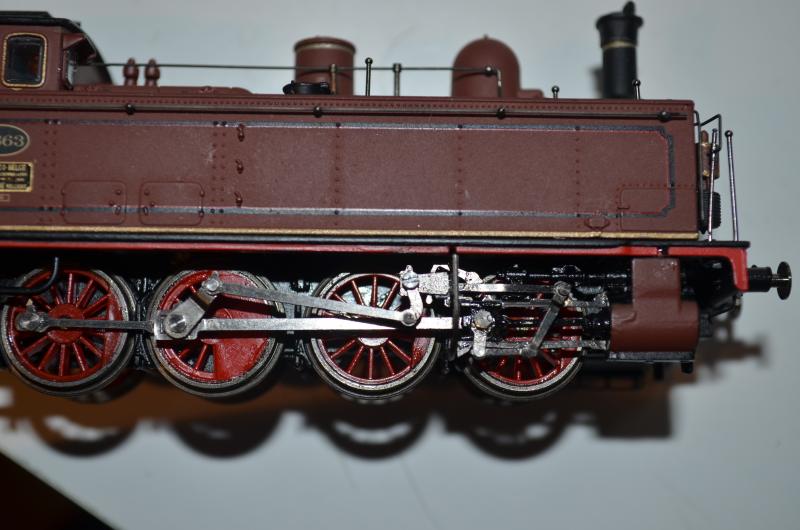

Zie de bijgaande foto waar je in het midden het kopje van het boutje ziet zitten.

Nu heb ik twee vragen hebben jullie dit ook wel eens mee gemaakt en hoe is het jullie gelukt ?
en bij het geklungel schoot er ergens een heel klein stukje railling los met bijbehorende 3 railling houders.
(zie ook de foto met rode bakje rechts boven)
Maar ik kan nergens op de lok 3 kleine gaatjes vinden waar deze railling thuis hoort, weet iemand die ook deze lok heeft dit misschien ?
Hartelijk dank voor de moeite

Herwim

Tjalling · « **Reactie #1 Gepost op:** 23 June 2013, 16:15:31 »

Hallo Herwim,

Ik heb de lok niet, maar als ik zo kijk zijn het de afsluiters onder de cylinder. Kijk maar eens aan de andere kant.

Groet,
Tjalling

guest7823 · « **Reactie #2 Gepost op:** 23 June 2013, 16:23:50 »

Tjalling,

Mooi gezien. Had ik ook moeten kunnen verzinnen

phdirk · « **Reactie #3 Gepost op:** 23 June 2013, 16:30:33 »

Hallo Herwim,

Ik heb iets dergelijks ook wel eens aan de hand gehad. Daarbij ging het echter om boutjes door de drijfstangen die afbraken. Het uitboren van het stompje lukte niet. Ik heb het toen heel voorzichting met superlijm gelijmd en dat ging prima. Normaalgesproken zou ik in jou geval ook de klinknagel door een boutje vervangen, want een uitgelopen klinknagel krijg je er eigenlijk nooit meer mooi in. Ik zou wel het boutje aan de achterkant van de laatste drijfstang waar hij doorheen gaat borgen met een miniscuul drupje secondenlijm. Dan loopt hij niet los.
Als je goede spullen hebt, kun je er ook een nieuwe klinknagel in zetten. Bij het klinken moet je er dan wel wat stukjes papier tussen leggen, zodat de nieuwe klinknagel wat speling krijgt en het drijfwerk netjes soepel blijft lopen. Als je de drijfstangen plat opelkaar legt en vastklinkt, zit het waarschijnlijk ook muurvast.
Uit je foto blijkt dat je het netjes hebt gerepareerd, dus ik zou het zo laten.

Herwim Frank · « **Reactie #4 Gepost op:** 23 June 2013, 17:29:46 »

Hallo lui

Bedankt voor jullie reactie.

Hallo Tjalling
Je hebt helemaal gelijk had dat niet goed bekeken.
heb de 3 gaatjes gevonden onder de cilinder en inderdaad je ziet op de foto
in de schaduuw aan de andere kant dat beugeltje zitten.
Nogmaals bedankt.
Herwim

zuylen · « **Reactie #5 Gepost op:** 23 June 2013, 17:36:05 »

Ik heb begrepen dat het nu goed zit. Toch is er wel de mogelijkheid dit te bestellen, toch?

Herwim Frank · « **Reactie #6 Gepost op:** 23 June 2013, 18:23:44 »

Hallo Zuylen

Wat bedoel je met bestellen de service dienst of zo ?
Ik denk dat ik dan beter een nieuwe lok kan kopen, of bedoel je een nieuwe klinknagel dat is in principe
niet nodig want de klinknagel ziet er nog goed uit maar ik krijg hem er dus niet goed in.

Ik heb nu wel weer een ander probleem nadat ik de boel geborgd had met seconde lijm reed de lok in eens

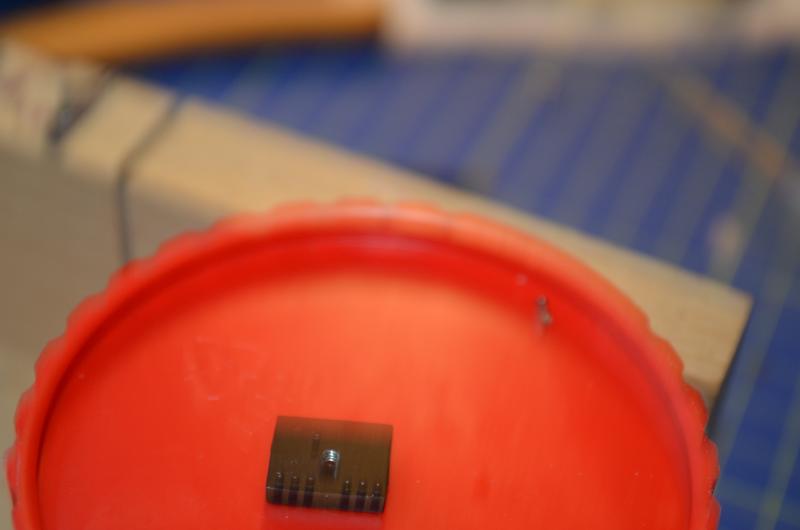

niet meer, dus de lok open geschroefd viel er in eens een rechthoekig plaatje uit, weet bij god niet waar dat
gezeten heeft.

Heb het plaatje eruit gelaten en de lok loopt prima, mij een raadsel ?
gr.
Herwim
