Geen communicatie tussen Koploper en S88XPressNetLI

[K-Terp]

Beste mede spoorders,

Na aankoop van de S88XPressNetLI startset wilde ik deze natuurlijk uitproberen, alle kabels aangesloten zoals in de handleiding van de S88XPressNetLI op 3.3 (verbinden met Roco versterker) en toen (met zenuwen) het stekker in het stopcontact. Gelukkig alles werkt zoals het omschreven staat, het rode led gaat even branden waarna het groene led gaat knipperen.
En het systeem weer uitgezet

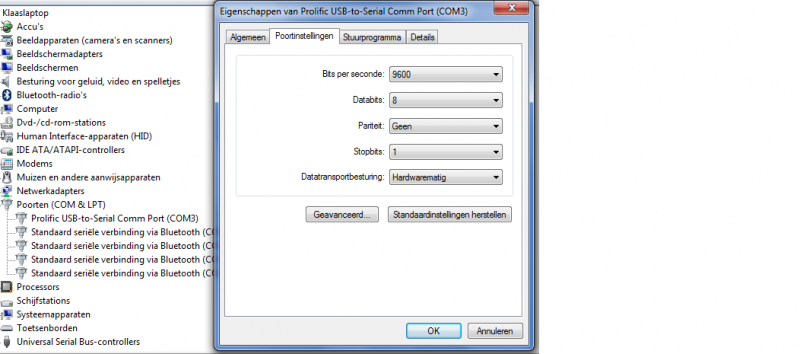

Vervolgens een USB op serieel kabel op de computer geïnstalleerd en aangesloten, en ingesteld als afbeelding 1


Afbeelding 1

Ik heb hier het verschil met de handleiding dat "RTS/CTS handshake" niet in bij de keuze zit, het enige wat mogelijk is zijn "hardware", "Xon /Xof" en "Geen"

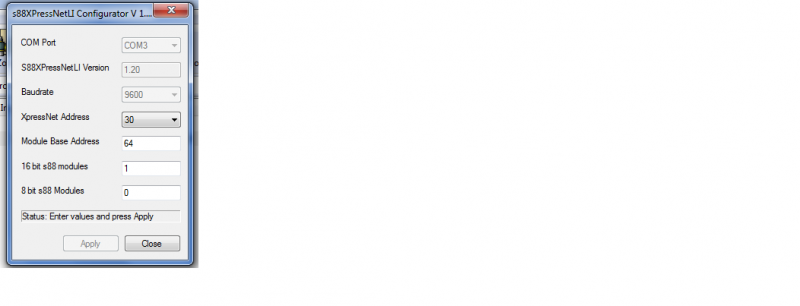

Volgende stap, het configureren van de S88XPressNetLI met het bestand op sleutelspoor, deze ingesteld als afbeelding 2


Afbeelding 2

Op de instelling van "RTS/CTS handshake" na gaat alles nog goed.

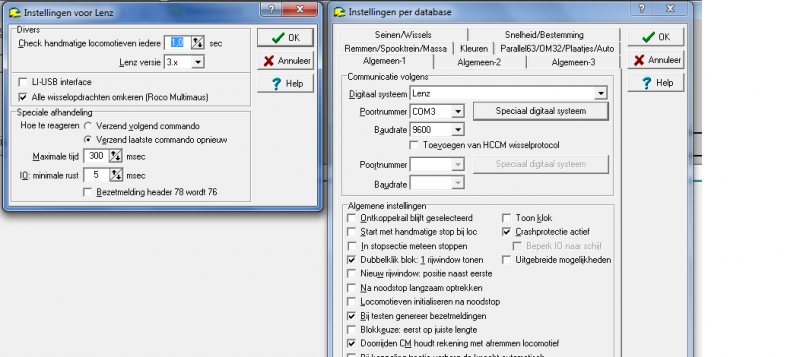

Vervolgens koploper opgestart en deze ingesteld als afbeelding 3


Afbeelding 3

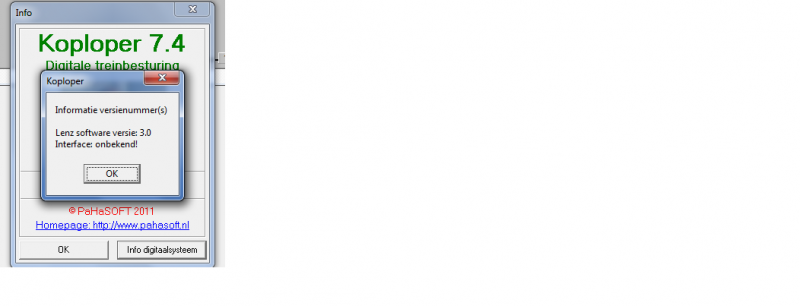

Nu zou koploper via de S88XPressNetLI moeten kunnen werken, maar helaas als ik bij koploper op help en daarna “info digitaal systeem” druk krijg ik de melding dat de interface onbekend is (afbeelding 4), hier zou toch eigenlijk S88XPressNetLI of I.D. moeten staan denk ik.


Afbeelding 4

Ook als ik bij de instelling van de Com poort “Geen” of  "Xon /Xof" kies veranderd er niks aan de melding van koploper. Ook heb ik het al geprobeerd met een vinkje voor “LI-USB interface” (Hij is toch via een USB verbonden) in “speciaal digitaal systeem” van koploper waarbij de automatisch baudrate op 57600 ingesteld word, maar ook dit maakt geen verschil.

De bezetmelder is alleen met de interface verbonden en nog niet met de Roco booster en de baan, maar dat moet toch tot in dit stadium geen verschil maken?

Wie kan mij helpen.

Groet,
Klaas

P’s ik heb de vraag ook al via een e-mail aan Wim Ros gesteld, maar ik ben een beetje ongeduldig.

[Ronaldk]

Hallo Klaas,

Ik neem aan dat je gewoon de handleiding hebt gedownload? En deze dan geprint hebt en rustig door gelezen? De handleiding kan je op sleutelspoor vinden. Handleiding S88XpressNetLI.

Het is een duidelijke handleiding, zelfs ik heb hem aan de praat gekregen in combinatie met koploper.

Stappenplan:
0) Lees eerst de handleiding.
1) test hem eerst met configuratie programma dat je moet gebruiken.
2) Als dat lukt dan kan je via koploper instellen
3) In koploper: Kies "LENZ" Als digitaal systeem.

Succes.

Groeten Ronald.

[K-Terp]

Dag Ronald,

ik heb alle punte zoals jij die noemt exact gevolg, alleen is de instelling van de comm poort "RTS/CTS handshake" niet mogelijkl, de enige mogelijkheden zijn "hardware", "Xon /Xof" en "Geen"

Groet,
Klaas

[Daan Neijenhuis]

RTS/CTS is Hardware handshake, Xon/Xoff is Software handshake.
Maarrr, heb je het Configuratieprogramma ook gebruikt voordat je KopLoper startte?

[Karst Drenth]

'Hardware' betekent inderdaad RTS/CTS.

En... Heb je al eens geprobeerd in Koploper om op de 'Groene Spiegelei' te klikken ?? En heb je al wel Locomotieven aangemaakt ? En is het configprogramma uit als je Koploper start ?

Grtzz,

Karst

[Dave van der Locht]

Oeps.. Karst was me voor.. Dit bericht mag weg

Communicatie met de S88XpressNetLI lijkt toch goed te zijn? Want anders vindt dat config-tooltje hem ook niet.

CTS/RTS handshake = hardware

Geeft Koploper een melding als je op het groene spiegelei klikt? Misschien is de interface wel gewoon onbekend voor Koploper omdat het tenslotte geen 'echt' Lenz interface is maar 1 van Rosoft.

Gr. Dave

[K-Terp]

Ja, voordat koploper opgestart is heb ik de Commpoort ingesteld.

Als ik op het groene spiegelei druk krij ik de melding "geen respons van de Centrale eenheid van de treinbaan", en gaat de rode led van de S88XpressNetLI branden, er zijn in het testprogramma al locs aangemaakt, er is nu geen baan aangesloten, alleen de S88XpressNetLI met bezetmelder (en Roco booster) zijn aangesloten.

Groet,
Klaas

[Karst Drenth]

En heb je de MAUS zelf niet aangesloten ?

[K-Terp]

Nee, die was niet aangesloten, ik had hem volgens paraaf 3.3 aangesloten, en dat is dus zonder Maus, nu heb ik hem wel aangesloten, en werkt het

Is dat nu alles waarom ik 1 nacht niet heb kunnen slapen

Bedankt voor de snelle reacties , en Wim bedankt voor jouw persoonlijke telefoontje.
Ik kan nu weer verder.

Groet,
Klaas

[Karst Drenth]

Eind goed, al goed

Veel plezier met je spulletjes en welkom in de digitale-computersturing.

Grtzz,

Karst

[Daan Neijenhuis]

  Goed te horen dat 't werkt!
