Jitteren (brommen) van servo's

[Jos]

Met de decoders van Robert Evers heb ik geen last van brommende servo's, alleen als ze tegen de aanslag aanstaan gaan ze brommen maar dat is logisch.
Voor meer informatie over servo's zie ook mijn site

Mvg, Jos

[dito]

Een op87.
Je zegt daar dat je de wissels toch niet open rijd,maar dat mag je zo wie zo zeker niet doen
want dat verwringt de wissel lippen.Gelezen in de encyclopedie.
Herman

[eenop87]

Dito, dat is echt een onzin verhaal.
Als de kracht op de wissel zo groot is dat bij het openrijden de wisseltong wordt vervormd is je trein geheid ontspoort.
Met andere woorden, als een wissel zonder dat de trein ontspoort wordt opengereden, zal er echt geen vervorming van de tongen plaatsvinden.

Staan de wisseltongen erg stevig aangedrukt dan zou dat misschien eventueel kunnen gebeuren, maar dan staat zelfs de zwaarste locomotief al naast de rails om maar niet te spreken van de lichte wagonnetjes

Gerrit

[Ronaldk]

Je zegt daar dat je de wissels toch niet open rijd,maar dat mag je zo wie zo zeker niet doen want dat verwringt de wissel lippen.Gelezen in de encyclopedie.

@Herman: Kan je het even laten zien waar dat staat? Ik kan alleen een waarschuwing vinden over kortsluiting, digitaal rijden en open rijden. Wissels met gepolariseerde puntstukken en tongen mag je nooit open rijden. Dan krijg je kortsluiting. Over wisseltongen die kapot gedrukt worden? Nee, dat heb ik dan even gemist. Dan moet je wel behoorlijk je best doen.


Groeten Ronald.

[dito]

Hallo Ronald
Ik begin eraan te twijfelen dat het in de encyclopedie was,maar ik zal er eens naar zoeken.
Ik kan niets beloven.
Herman

[eenop87]

Het schakelingetje om de jitter met een PIC microcontroller te onderdrukken werkt in de praktijk prima, maar eigenlijk had ik er geen zin in om overal zo'n hulpschakelingetje in te bakken, dus ik ben maar weer achter de PC gekropen om een nieuw programmaatje te schrijven om de sturing van de servo helemaal door de PIC te laten uitvoeren in plaats van de huidige sturing met een NE555 timer (zie het draadje: http://forum.beneluxspoor.net/index.php/topic,13047.msg199809.html#msg199809 ).

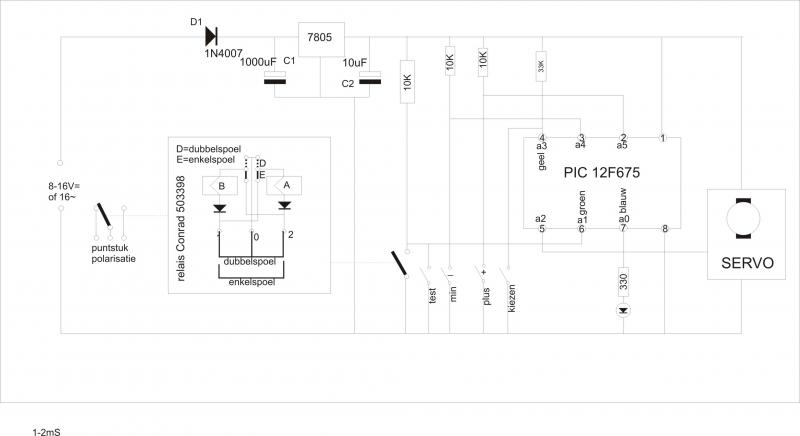

Het schema van het ding is erg eenvoudig:

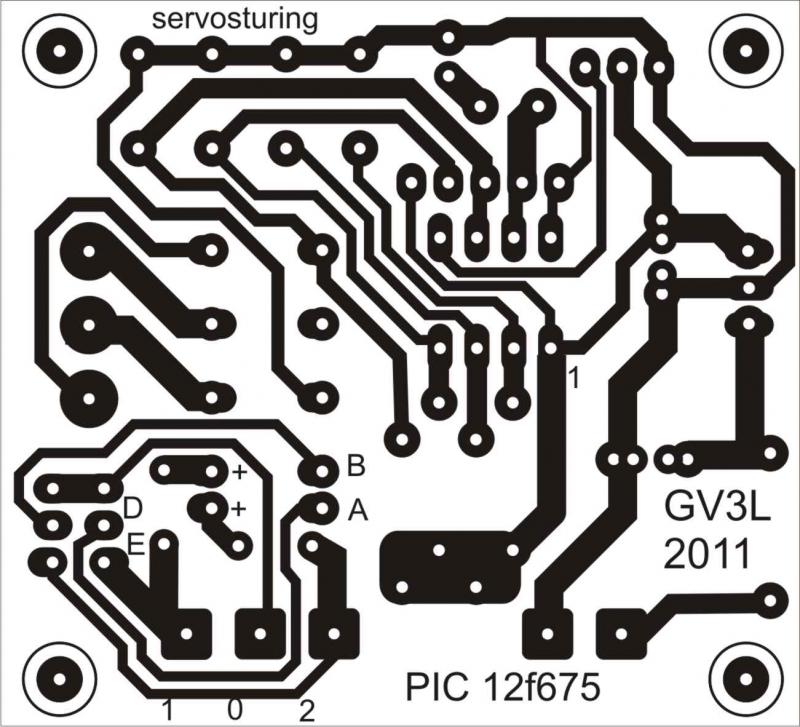

De print:

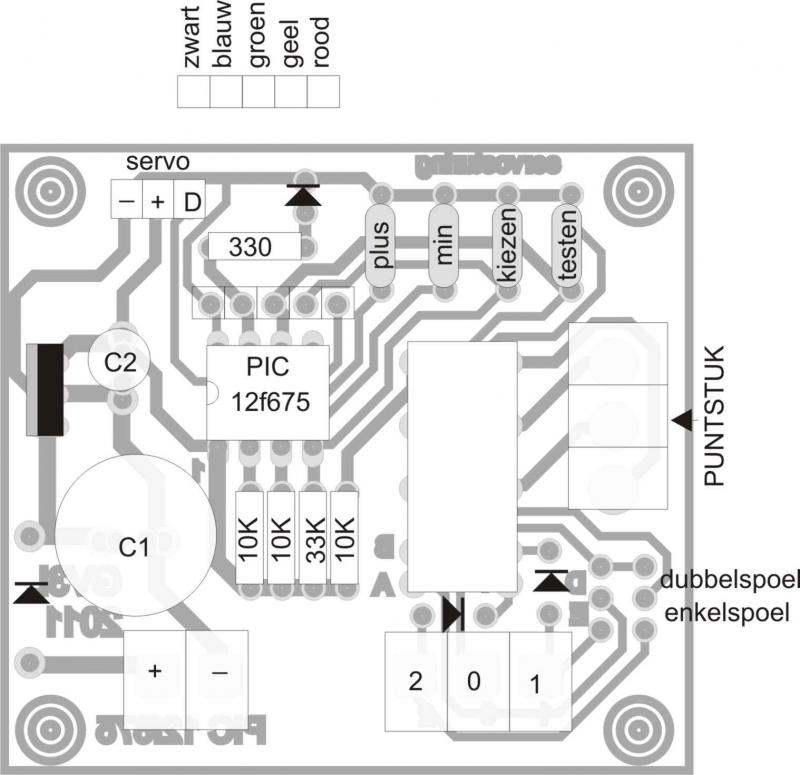

De komponenten opstelling:



De schakeling in levende lijve:



In plaats van potmeters heb ik gekozen voor drukknoppen en ik moet zeggen dat dat een stuk gemakkelijker afregelt

Ik heb ook een vertraging ingeprogrammeerd zodat de wissel niet meer in één klap om gaat.

De servo blijft 1 sec ingeschakeld zodat het hinderlijke gebrom van sommige servo's achterwege blijft.
Je kan nu ook de servo wat steviger de wisseltong laten aandrukken.

De servo op de foto heb ik van een schaalverdeling voorzien. Dat is erg gemakkelijk om de oude sturing te vervangen voor de nieuwe. Ik sluit de schaal-servo aan op de oude sturing en noteer de middenstand. Vervolgens stel ik de nieuwe sturing met dezelfde schaal-servo in op deze middenstand. Daarmee voorkom ik dat de het verenstaal uit het gaatje van de wissel schiet (gebeurde natuurlijk bij de eerst die ik verving ).
Met deze methode is het een fluitje van een cent.

Voor belangstellenden heb ik een hex-file van het programma ter beschikking.

Gerrit

[Timo]

Mooi idee Gerrit! Krijg spontaan zin om weer eens wat projecten op te pakken. Alleen is het niet veel makkelijker/goedkoper om meerdere servo's met 1 PIC te laten aansturen? Niet alleen voor de doorstuur versie maar ook voor de schakelende versie. Met standaard/goedkope 16F628 moet het denk ik wel lukken om er 4 mee aan te sturen.

Verder is het altijd leuk om je hex en printontwerp te publiceren. Het wiel is natuurlijk al vaak genoeg opnieuw uitgevonden. Maar zelf heb ik altijd ook grote interesse in het script zelf, JAL in dit geval dus.

Overigens snap ik in je schema niet helemaal hoe je het relais voor de polarisatie aanstuurt, deze staat er een beetje los bijgetekend.


Timo

[eenop87]

@Timo
Ik snap niet goed wat je bedoelt met doorstuur en schakelversie.
Het is zeker wel mogelijk om meerdere servo's met één Pic aan te sturen, maar in mijn geval heb ik toch per wissel een eigen relais nodig o.a. voor de puntstukpolarisatie. Voor mij heeft het dan ook niet zo veel extra voordeel om dat te doen.

Ik gebruik deze schakeling om aan te sluiten aan een decoder.
De decoder schakelt het relais en daarmee het dik getekende kontakt op pen 6 van de Pic. De andere kontakten van het relais worden gebruikt voor de polarisatie.
In de tekening staan er stippellijnen tussen het relais en de bediende kontakten, die zijn er door de lage resolutie hier een beetje weggevallen.

Je hebt natuurlijk volkomen gelijk dat het wiel al is uitgevonden, maar ik vindt het altijd weer leuk om het zelf uit te zoeken, ook omdat dit voor mij weer geheel nieuwe materie is en mij veel voldoening geeft als het nog blijkt te werken ook!

Als je wilt kan ik je het Jal-script toesturen.

Gerrit

[Wim S.]

hallo Gerrit,

Ik ben ook pas begonnen om pic's te programmeren.
Lukt soms wel en soms niet.
Heb daarom intresse in het Jal-script en of de Hex file.
Alvast bedankt.
ps hoe kom ik aan de print.

wims

[eenop87]

@Wim
Als je even je email adres geeft per PB stuur ik je het script op. De hex file kan je zelf genereren met de Jal compiler.
De print zal je zelf moeten fabrieken. Ik kan je wel een jpg bestandje met mijn ontwerp sturen en een duidelijker (hogere resolutie) van het schema. Beschik je over Coreldraw dan kan je ook de orginele cdr file krijgen.
In dat laatste geval even opgeven welke Coreldraw versie. Ik zelf heb versie X3, maar kan deze omzetten naar lagere Coreldraw versies.

Gerrit

[Timo]

@Gerrit
Ik bedoel dit met de doorsturen en de schakelversie. Ik wist niet hoe ik ze anders moest noemen. Ik dacht dat de PIC in de laatste versie ook het relais aanstuurde, dan is hij ook volledig analoog te gebruiken. Vandaar dat ik het niet snapt. Maar ondanks dat je voor elke wissel een relais nodig hebt kan je toch nog veel onderdelen besparen. Maar 1 PIC, 1 spanningsregulator en bijbehorende condensatoren. Scheelt kosten en moeite om te solderen.

Met het wiel uitvindenbedoelde ik niets negatiefs, als je het leuk vindt moet je het vooral doen. Bedoel vooral dat ik het altijd zonde vind als mensen het dan wel laten zien met schema maar niet de code publiceren. Dat is als in een  analoog schema waarin je een component x in tekent. Dus goed bezig, ik zou graag de code ontvangen om er in te kunnen spreken. (Schrijf zelf alleen in C.)

Timo

[eenop87]

@Timo
Ik had het ook niet als een negatieve opmerking van jou opgevat hoor.
De schakeling is ook in analoge banen te gebruiken.
Ik heb je het script per email opgestuurd.
Er zit ook een duidelijker tekening van het schemaatje bij.

Gerrit
