Auteur Topic: Spider glass (gelezen 12347 keer)

juniorplanoloog · « **Gepost op:** 02 September 2010, 09:47:43 »

Hallo allemaal,

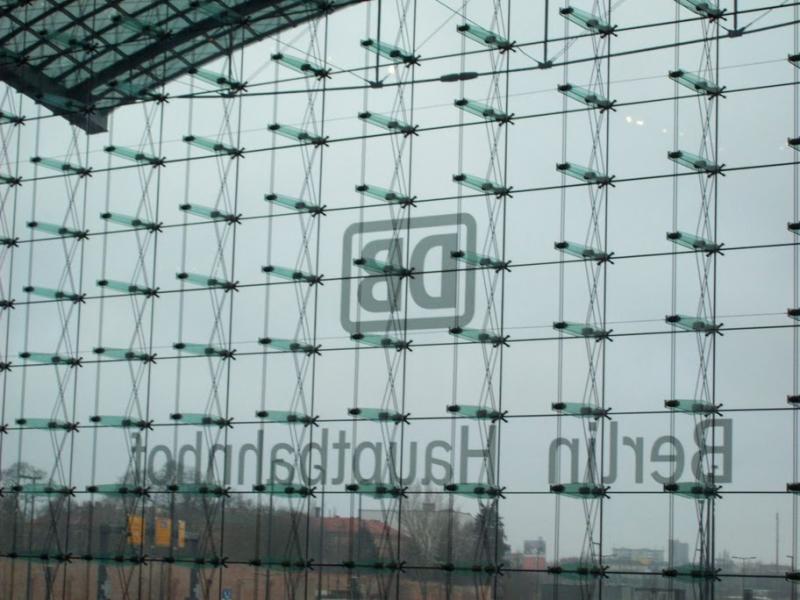

Ik wil misschien zelf een stations gebouw gaan maken in H0 tijdperk V en wil daarbij gebruik maken van het zogenaamde spider glass. (zie afbeelding hieronder voor een voorbeeld waar het toegepast is in het hauptbahnhof van Berlijn)

Nu is mijn vraag hebben jullie misschien ideeën of tips hoe ik zelf spider glass zou kunnen maken of is dit ook al te verkrijgen kant en klaar?

Alvast bedankt voor jullie reacties,

Grt Marc

Gert Arkema · « **Reactie #1 Gepost op:** 02 September 2010, 10:11:51 »

'Spider glass' is voor mij een vrij nieuwe term (EDIT: merknaam van Saint Gobain), terwijl ik toch vrij diep in de bouwkundige wereld zit. In het Engels heet dit 'Structural glazing' , in het Nederlands wordt het vaak vliesgevel genoemd. Maar dat laatste is een containerbegrip voor verschillende soorten glazen gevels.

Om dit in model na te maken denk ik dat je gewoon van een vlakke dunne plaat transparant kunststof uit moet gaan, met ingekerfde deellijnen. De verstijvende constructie erachter maak je ook van transparant plastic, er haaks opgeplaatst. De truc om het 'spider-achtig' te maken is dat elke afgesneden rand en elke kerf in het materiaal achter het 'glas' er als een spandraad uitziet.
Grootste valkuil is natuurlijk de verlijming, de meeste lijmen zijn te dik om twee materialen vrijwel onzichtbaar opelkaar te lijmen, dunne secondenlijm laat nogal eens een witte waas achter. Dan moet je de 'non-blooming' variant hebben en hopen dat het die naam waarmaakt.
Maar maak eerst even een proefstuk, anders zie je al je beginnersfouten in je eerste werkstuk terug. En beginnersfouten zijn niet erg, iedereen die voor het eerst een materiaal toepast maakt die fouten, maar je wilt ze gewoon niet aantreffen op je werkstuk.

juniorplanoloog · « **Reactie #2 Gepost op:** 02 September 2010, 10:51:03 »

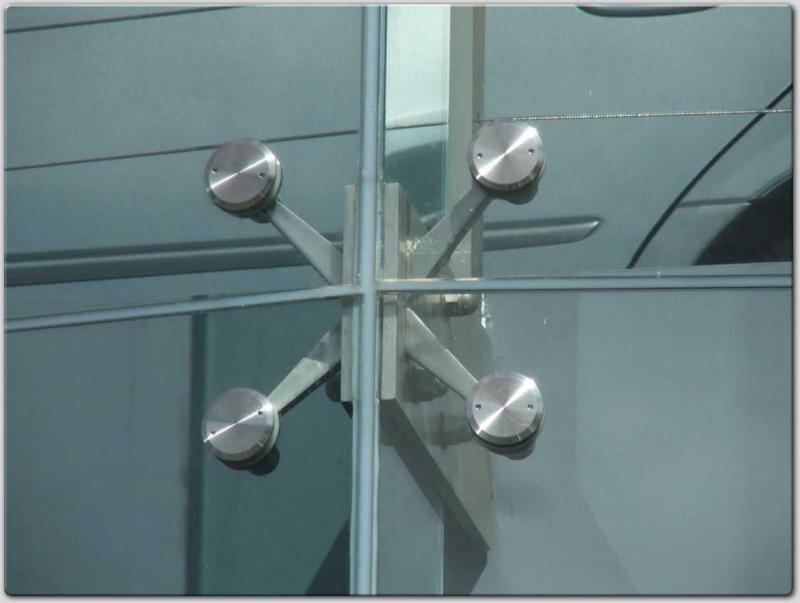

Ik ga met een ander plaatje proberen iets specifieker te worden.

Je ziet dit soort glas steeds meer en als je met Google zoekt op spider glass kom je helaas niet heel veel bruikbare afbeeldingen tegen of ze zijn erg klein maar met name het bevestigingsmateriaal. En er zijn toch ook al veel bedrijven die het zo noemen (of ze noemen het spider glazing)

Ik ga sowieso eerst een proefstuk maken, en zat eigenlijk zelf te denken aan inderdaad een dunne plaat kunststof en daar de "lijnen" op te tekenen maar ben bang dat dat toch niet helemaal het gewenste resultaat krijgt dus vandaar deze oproep. En het zal misschien toch een hoop experimenteren worden.

Jeroen Water · « **Reactie #3 Gepost op:** 02 September 2010, 11:22:22 »

Zou het een idee zijn om een kunststof glasplaat te nemen, aan de binnenzijde de lijnen in te snijden (niet te diep, dan ga je door het materiaal heen....) en dan met verdunde verf deze lijnen vol laten lopen? Ik heb geen idee wat het effect aan de buitenzijde is, maar het is wellicht het proberen waard.

Jeroen
