Lima Benelux - Uhlenbrock 76420 - probleem met verlichting

[mekel]

Goedemiddag allemaal,

Na veel lezen op het forum toch ook een vraag van mij kant.
Ik zal me eerst even voorstellen: Ben Jeroen, in het bezit van een Fleischmann h0 baan (profirails), baan bestaat uit een L vorm met een totale opervlakte van 6m2. En is voorzien van een 5 sporig station en een klein rangeerterrein verder volledig voorzien van een dubbelspoor rondom, aangezien ik kamp met wat ruimteproblemen heb ik geen schaduwstation of iets dergelijks.

Ik ben onlangs begonnen met het digitaliseren van mijn modelbaan, ben in het bezit van een Roco Multimaus met toebehoren.
Als start ben ik begonnen met het digitaliseren van 1 locomotief (Lima Benelux loc).

Ik heb hiervoor een Uhlenbrock 76420 aangeschaft (lees er op jullie forum niet altijd goede reacties over), inbouwen ging met bijbehorende handleiding perfect.
Loc rijd ook goed, het enige probleem waar ik tegenaan blijf lopen is dat de verlichting helemaal niet wilt werken.

Wat ik al geprobeert heb:
Lampjes doorgemeten, werken beide
verbindingen doorgemeten, allemaal 0 weerstand (decoder -> lampje).
De NEM stekker omgedraaid (gelezen op het forum).
CV waardes juist ingesteld (CV3 waarde 29) echter allemaal zonder succes.
Rijstappen goed ingesteld
Ik heb trouwens de weerstandjes welke tussen de massa van het lampje zatten wel tussen de blauwe draad (massa) van de decoder laten zitten wellicht moeten deze ertussen uit.


Wellicht kunnen jullie mij op het juiste spoor zetten of wat tips aandragen waar ik nog meer naar kan kijken.

Mocht er meer infomatie nodig zijn of fotos dan zal ik deze uiteraard verstrekken.

Met vriendelijke groet,
Jeroen

[Karst Drenth]

Hoi Jeroen,

Welkom

Valt vast veel te leren hier !

Maar...

...Ik heb trouwens de weerstandjes welke tussen de massa van het lampje zatten wel tussen de blauwe draad (massa) van de decoder laten zitten wellicht moeten deze ertussen uit....

.... weet je zeker, dat dat weerstanden zijn ? het zouden namelijk best eens de diodes kunnen zijn, die voor de richtings afhankelijke verlichting geweest zijn in analoog bedrijf.

Even een fotootje van e.e.a. zou mischien opheldering kunnen geven.

Grtzz,

Karst

[Bert van Gelder]

Ik heb trouwens de weerstandjes welke tussen de massa van het lampje zatten wel tussen de blauwe draad (massa) van de decoder laten zitten wellicht moeten deze ertussen uit.

Jeroen,

Bij decoders is juist de blauwe draad geen massa draad, maar de spanning voerende draad/positieve pool.
In combinatie met de ook door Karst genoemde diodes kan daar wel eens het probleem liggen.

Succes, gr,

Bert

[mekel]

.... weet je zeker, dat dat weerstanden zijn ? het zouden namelijk best eens de diodes kunnen zijn, die voor de richtings afhankelijke verlichting geweest zijn in analoog bedrijf.

Karst,

Daar kan je wel eens gelijk in hebben, ik zal ze er vanavond (ben op mijn werk) eens tussenuit halen om te zien wat dat geeft. Daarna zal ik me weer even melden.

Gr,
Jeroen

[mekel]

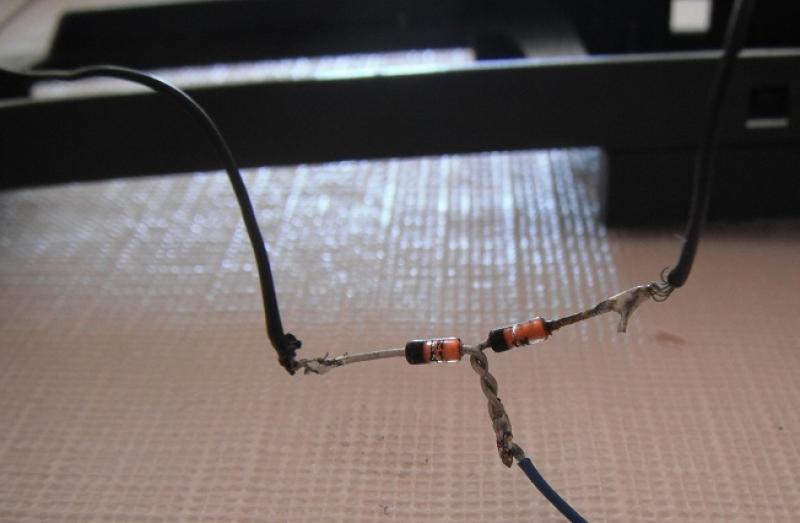

Hierbij alvast het plaatje:



De T zoals het eruit ziet zat eerst rechstreeks op de motor maar wordt nu aangesloten via de blauwe draad.
Vanavond zal ik de Diodes er tussenuit halen. Natuurlijk post ik dan ook het resultaat.

Groet,
Jeroen

[Bert van Gelder]

Jeroen,

Nog een keer: de blauwe draad is de gezamelijke + pool, niet de massa!

Gr, Bert

[phdirk]

Hallo Jeroen,

Ook welkom op het forum. Uit je foto wordt duidelijk dat het daarbij om diodes gaat. Die heb je bij digitaal rijden niet nodig. Weghalen zou het probleem moeten oplossen. Wel moeten dan je Multimaus en de decoder wel allebei op hetzelfde aantal rijstappen staan. Bij DCC is dat normaal gesproken 28 stappen. Als dat namelijk niet zo is, branden de lampen ook niet.
Overigens ben ik zelf niet zo'n fan van Uhlenbrock decoders. Volgens mij is dat niet hun sterkste product. In veel locs waarin er Uhlenbrocks zaten, deden zich problemen voor, zoals niet mooi lopen, storing op de aansturingssoftware. Uitwisseling met ESU of Lenz deden dat soort problemen meteen verdwijnen.

[mekel]

Goedenavond allemaal,

Iedereen die gereageerd heeft vriendelijk dank.

Het verwijderen van de diodes loste inderdaad het probleem op, en ik ben weer wat wijzer geworden


Moderator: Op dit topic mag een slotje.

Vr, Gr,
Jeroen
