Auteur Topic: Maten Piko Br 101  (gelezen 6750 keer)

Monobrachius

  • Offline Offline
  • Berichten: 894
  • LE II
Maten Piko Br 101
« Gepost op: 18 April 2010, 15:45:58 »
Jaaaren terug heeft mijn vader ooit Bahn-jahrbuch '97 aangeschaft.
Daar stond onder andere in hoe het design van de br 101 tot stand is gekomen.

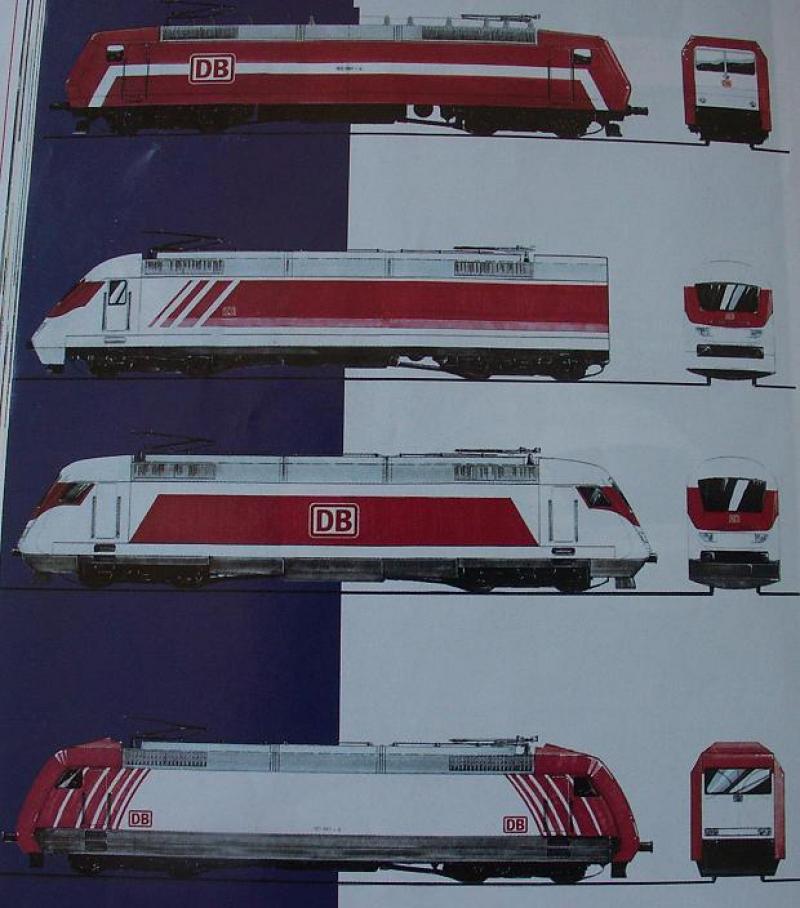

Zoals jullie hieronder kunnen zien, was er een aangepast 120 "design", het IR-stuurstand design en het uiteindelijke ontwerp.


Nu heeft het design met de IR-stuurstand mij altijd aangetrokken (ja, er was een tijd voor al die hoekige zooi, waar helaas alleen de Re460 van over is, de ÖBB 1012 en dit ontwerp zijn geen succes geworden).
Tot voor kort dacht ik altijd dat het typenummer van het ontwerp br 121 was. Nu kwam ik erachter dat het echt om een 101 ging, waar eigenlijk alle details behalve de kopvorm overeen komen.
Nu heb ik het idee, misschien deze loc na te gaan bouwen. Dat bekent een Piko 101 kopen en misschien 2 stuurstand rijtuigen kopen. Of de koppen misschien 3D-printen.
In beide gevallen heb ik maten nodig van een piko br 101.

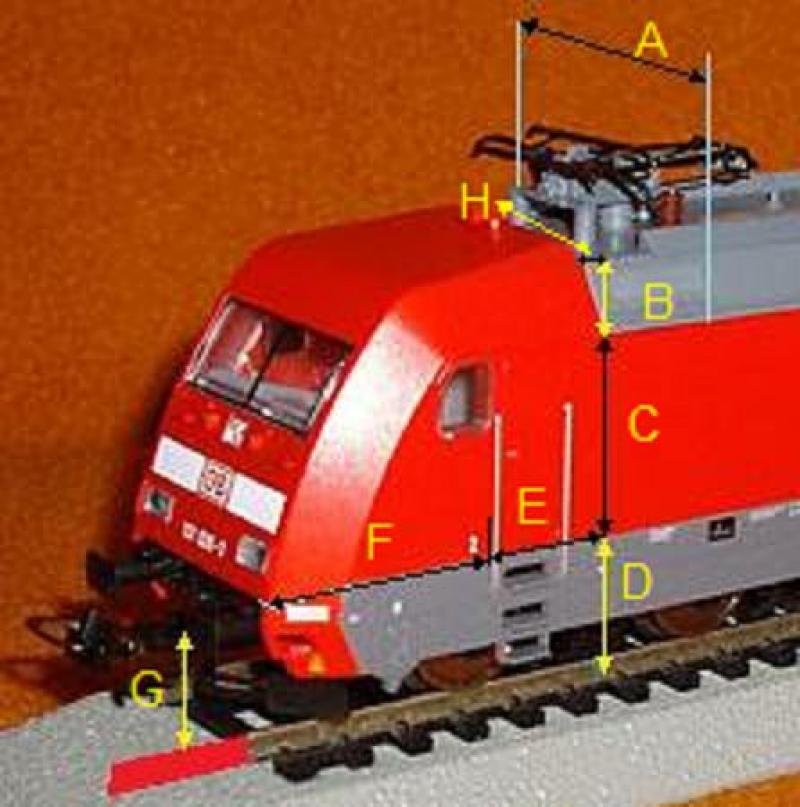

Nu heb ik geleerd van het verleden, dat je beter eerst een ontwerp kan maken en pas later de componenten kan kopen, dus ik hoop dat mensen mij kunnen helpen aan maten die ik hieronder in de tekening heb.



A: de breedte van de loc.
B: de hoogte van het rooster, tot de knik.
C: de hoogte van de knik tot de grijze rand.
D: de hoogte van de grijze rand tot de spoorstaaf
E: de lengte van waar C eindigt tot over de deurhandgreep.
F: ongeveer de lengte van de deurhandgreep tot het einde van de kop (dus niet buffers of bufferbalk)
G: ongeveer de hoogte van de spoorstaaf tot het midden van de buffer
H: de (horizontale) breedte van het rooster van boven tot de knik

Hopelijk kan iemand mij helpen!

Alvast bedankt,

Henk
K.Bay.Sts.B

FRERIKS

  • zwitserland
  • Offline Offline
  • Berichten: 65
Re:Maten Piko Br 101
« Reactie #1 Gepost op: 20 April 2010, 18:59:53 »
A = 34mm
B = 6  mm
C = 21,3 mm
D = 17 mm
E = 13 mm
F = 23 mm
G = 0,7 mm
H = 26,2 mm
ik hoop dat je wat aan heb
ch

Monobrachius

  • Offline Offline
  • Berichten: 894
  • LE II
Re:Maten Piko Br 101
« Reactie #2 Gepost op: 21 April 2010, 21:55:15 »
Super!
Het lijkt me wel. Grootste probleem wat ik nu heb, is uitvogelen hoe ik met een 3d programma complexe vormen zoals die stuurstand kan maken.

Fredriks, heel erg bedankt!

Henk
