Auteur Topic: Lenz LE0521A vraag (gelezen 2333 keer)

Bart spruitje · « **Gepost op:** 12 February 2008, 19:59:21 »

Hallo,

Na veel twijfelen om eraan te beginnen heb ik de stap maar gewaagd om mijn eerste decoder (met draadjes) in een loc te solderen . Dus dan maar in een fl. 1600 N spoor loc.

Frame deels uitgefreesd om ruimte te maken. Dit ging goed, aansluiten ging ook goed. Uitlezen en programeren gaat ook goed ;-)))). Dus alles goed, nou tot ik bij de lampjes kwam. In de handleiding staat dat de lampjes met een gemeenschappelijke massa (blauw) op de decoder aangesloten moeten worden en de voeding van de lampjes middels wit en geel op de andere zijde naar de decoder moeten gaan. Echter de lampjes zitten met hun massa beide middels het frame naar de massa (rails).

Vraag nu is of bij de Lenz decoder LE0521 de zwarte draad aan de massa van de lampjes mag worden gekoppeld, waarbij de blauwe draad dus vervalt??

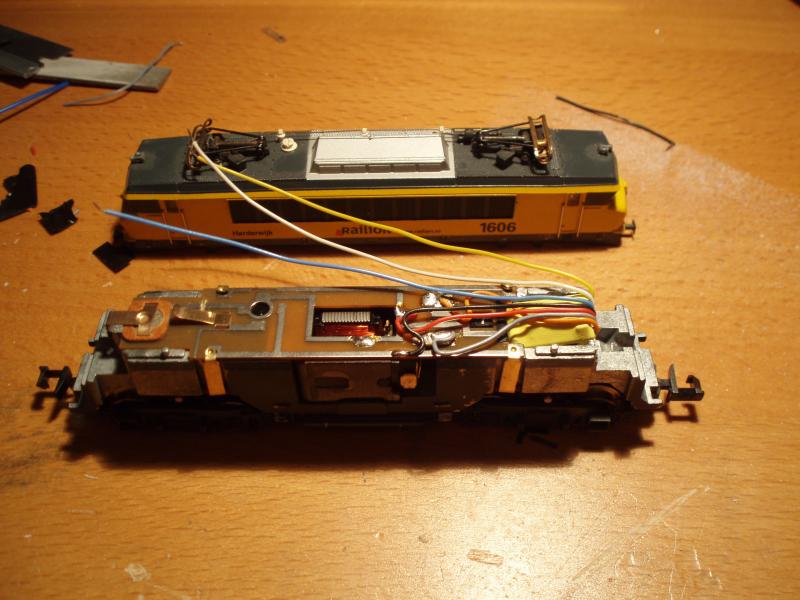

wie weet raad. zie ook de foto voor de inbouwsituatie

Wim Donker · « **Reactie #1 Gepost op:** 12 February 2008, 20:46:40 »

Bart,

als de verlichting aan een zijde verbonden is met de massa dan moet je de blauwe draad niet gebruiken en gebruik je alleen de gele en witte.
Dit staat ook in de handleiding van de decoder.

Groet, Wim

Bart spruitje · « **Reactie #2 Gepost op:** 12 February 2008, 21:03:08 »

Beste Wim,

Bedankt voor de info, ik heb het nog niet kunnen vinden in de handleiding maar dat komt mischien ook doordat er alleen duits engels en frans in staat. Dus effe lekker lezen wordt dan toch wat lastiger

.

Maar bedankt voor de informatie.

Wim Donker · « **Reactie #3 Gepost op:** 12 February 2008, 21:56:43 »

Bart,

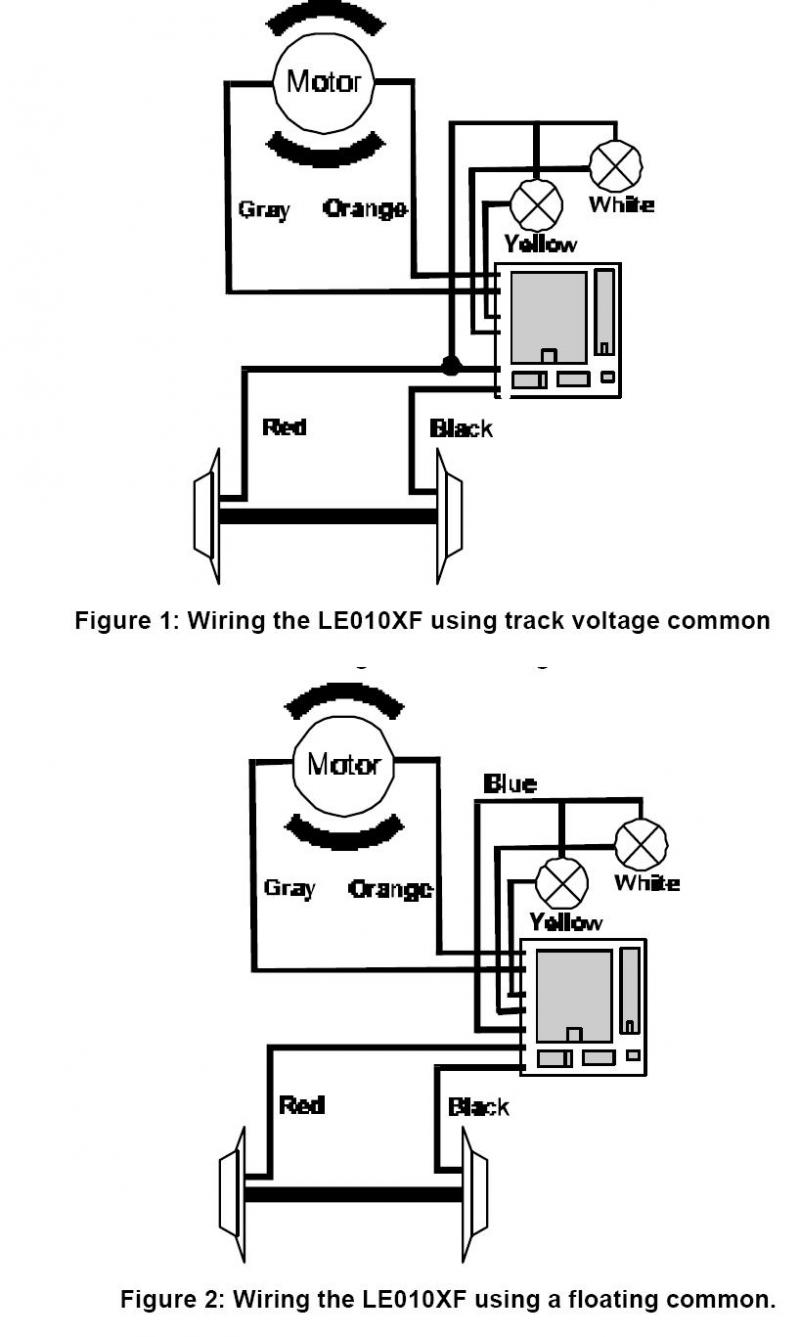

op pagina 2 van de manual die ik op internet vond staat:

If the functions inside the locomotive (e.g. the
bulbs of the direction dependent lights) are not
electrically connected to the chassis of the
locomotive (i.e; if they are, "potential free") then
connect the other pole of the function to the blue
cable, as shown in the illustration. If a connection
between functions and chassis does exist, then
the blue cable remains unused.

Succes verder met de inbouw.

Groet, Wim

Wim Ros · « **Reactie #4 Gepost op:** 13 February 2008, 08:58:13 »

Bart,

Sorry hoor, maar om een plaatje of aansluitschema te lezen hoef je toch geen buitenlandse talen te beheersen?

Mvg
Wim.

P.Kramer · « **Reactie #5 Gepost op:** 13 February 2008, 12:07:14 »

Bart,

Niet om je bang te maken maar let op deze dekoder is niet kortsluitvast.
Hoe kom je aan dit relatief verouderde type?
Hij doet het verder wel goed, zeker in de Fleischmann.

Peter kramer
Digitaalservice.nl

Bart spruitje · « **Reactie #6 Gepost op:** 13 February 2008, 19:17:41 »

Hoi,

@ wim, Bij mij in de handleiding staat maar 1 plaatje en die is nou net niet zoals het in de loc aangesloten zit. Dus vandaar. maar bedankt voor de info en inderdaad voor een plaatje lezen hoef jer geen chinees te kennen

@Peter,
De decoders heb ik van de zomer gekocht bij Wentink ze waren een heel stuk afgeprijsd dus ik dacht daar ga ik het mee proberen. Het waren er twee met steker en 1 met aansluitdraden. Dit is dus ook de eerste keer dat ik mijn loc heb aangepast en de decoder heb ingebouwd. En so far so good

Voor de rest van mijn locs wil ik de decoders van keuhn gebruiken want hierover hoor ik veel goede berichten (klein goed te regelen en de prijs is gunstig)

groeten en bedankt

Bart
