NS-Seinen decoder

[Bart Mestrom]

Moet die ene LED daarin zitten?
En knipperen de Leds zoals in het filmpje of knipperen ze netjes zoals in het echt?

[bas den boer]

Misschien is dit wat? http://www.ldt-infocenter.com/netherland/home_frame_nl.htm

Groet, Bas

[Barend]

Harry

Kijk ook eens op de site van Leon van Perlo. (http://dinamo.vanperlo.net/) Hier vind je informatie over Dinamo maar ook over de OM32. Deze is in samenwerking met Koploper zeer geschikt voor het aansturen van seinen. Op een OM32 module kun je 8 cijferbakseinen of 10 gewone of dwergseinen aansluiten.
De aansturing gaat via een aparte COM poort en wordt door Koploper volledig ondersteund.

Met vriendelijke treingroet

Barend Verbiest

[Harry H. Arends]

Hoi Peter,
Kun je een schema plaatsen want ik ben benieuwd wat die knipperled doet?

[Peter Landsweers]

Beste Harry, Bart en anderen,

Bij dezen een aantal plaatjes om het te verduidelijken (PS. ik gebruik Henckens luxe daglicht seinen in combinatie met Koploper):

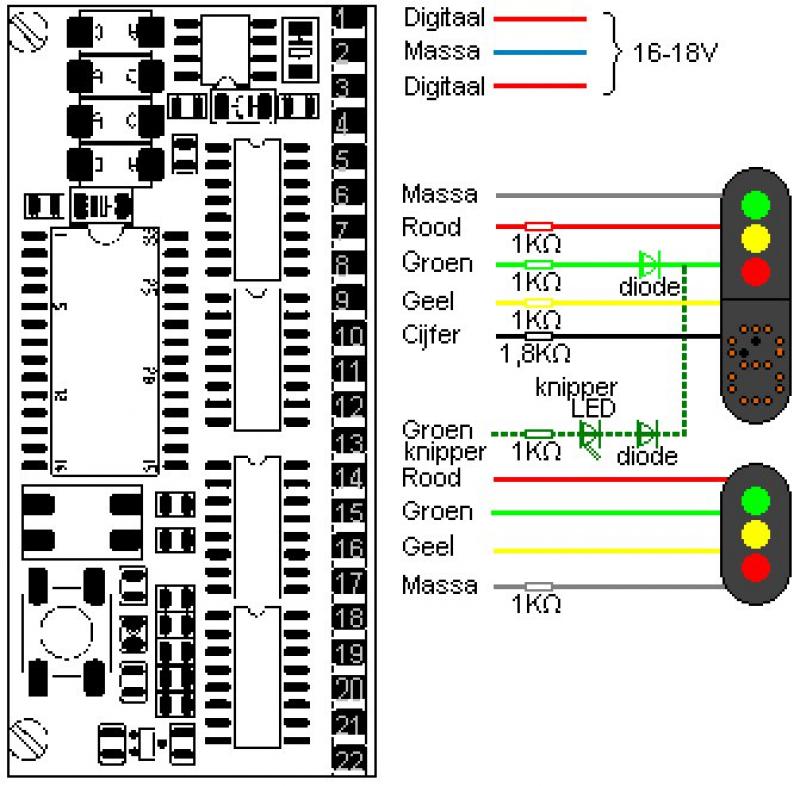

1. Aansluitschema Brelec decoder SD210:
   (dit zijn de aansluitingen op het AD100 drager printje)

Zowel de knipperLED ( uitgang 13 ) en "constant" spanning ( uitgang 8 ) heb ik op de groene lamp aangesloten. Met een diode op elke uitgang, voorkom ik dat de signalen elkaar storen.
De frequentie van de knipperLED is hoger dan de werkelijkheid, echter dit is voor mij een acceptabele en goedkope oplossing.
Daar ik geen electro specialist ben, zie ik verbeteringen op dit punt graag tegemoet.

Ook heb ik geen gemeenschappelijk weerstand op de massa aangesloten, maar op elke uitgang een aparte weerstand, daar ik de cijferbak extra wilde dimmen (brandde te fel).

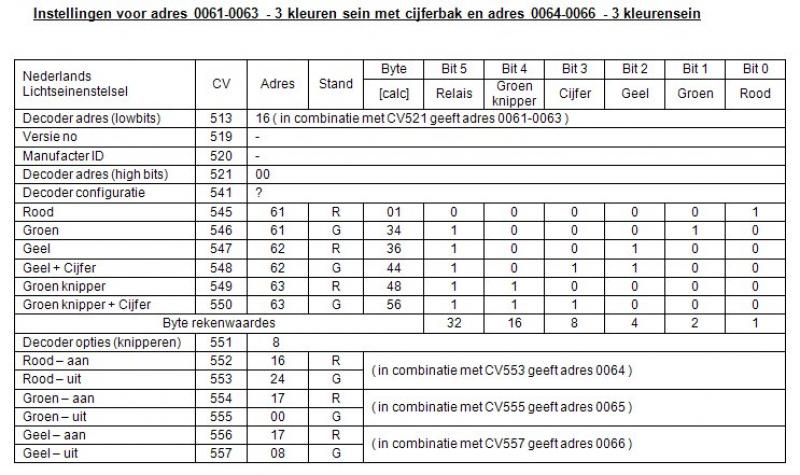

2. Tabel met CV instellingen:
   (dit is mijn 1e sein met lichtbak op adres 61-63 en 2e sein op adres 64-66)

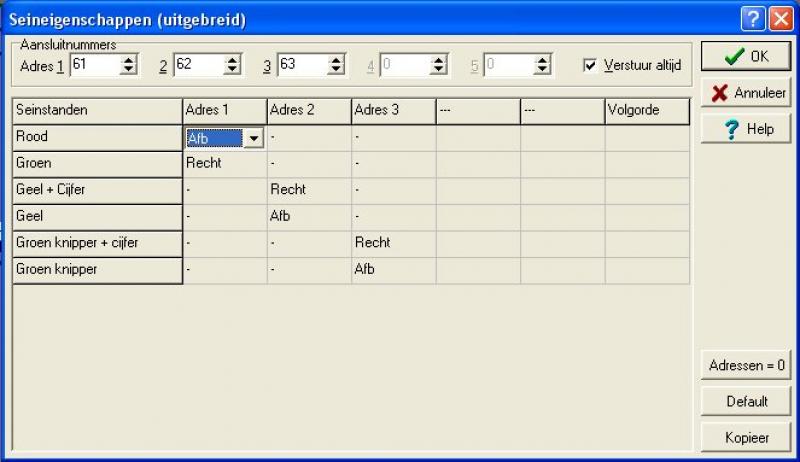

3. Instellingen Koploper:
   - 1e sein met lichtbak op adres 61-63

   - 2e sein op adres 64-66

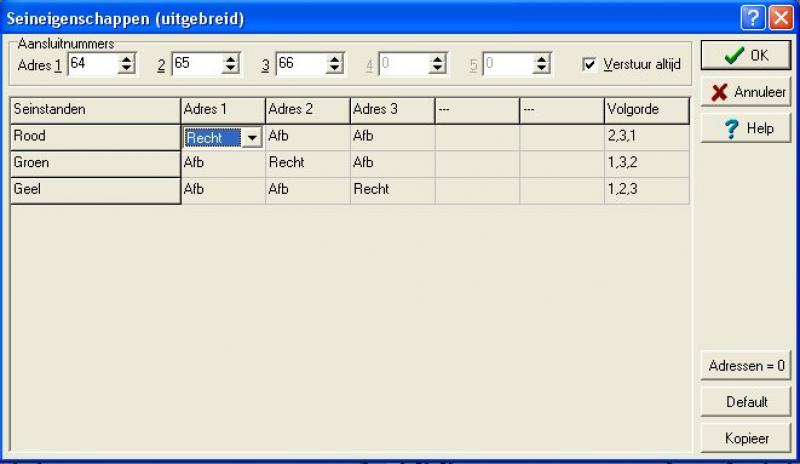

Ik heb in Koploper eigen seinen aangemaakt.

Wellicht is opgevallen dat ik het seinbeeld "geel knipper" (rijden op zicht) niet aanstuur. De reden is simpel: dit seinbeeld komt op mijn baan niet voor en ik zag er geen plaats voor op de decoder.

Ik hoop dat het duidelijk is, zo niet, stuur een PB-tje of stel je vraag hier.

Groeten,
Peter

[Brenner]

Je kan wel NL seinen aansturen mbv Digital Bahn.

Bedankt John, voor deze tip.  Ik was zelf al aan het programmeren geslagen.
Het lijkt er inderdaad op dat deze decoder voor ossi seinen goed te gebruiken is.

Ben nog wel benieuwd hoe je de NL seinen met cijferbak hebt aangesloten op de
wz_dekoder van sven brandt.

[Bart Mestrom]

Ben nog wel benieuwd hoe je de NL seinen met cijferbak hebt aangesloten.

Dat staat er toch al in?

[Harry H. Arends]

@Bart:
Brenner heeft het over de decoder van Sven en niet de Brelec decoder.
Dit is uit een eerder bericht van Jhon in dit draadje.

@Peter:
Wat ik bij jou nog mis en wel bij Karst (zie [url]http://www.sleutelspoor.nl/img/digitaal/karst_kl_3-bits.jpg[url] is het Geel knipper en cijferbak.
Dit terwijl je het wel bij [2] in jouw CV overzicht hebt staan.

[Peter Landsweers]

Beste Harry,

Dat klopt, geel knipper heb ik niet en gebruik ik niet (rijden op zicht).
Dit had ik vermeld onderaan mijn plaatjes.

Ik zie het ook niet in mijn tabel [2] staan .
Zoals vermeldt gebruik ik:

• rood
• groen
• geel met cijferbak
• geel
• groen knipper met cijferbak
• groen knipper

Succes
Peter
