Auteur Topic: Realistische Brug / Tunnelhoogte  (gelezen 14268 keer)

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Realistische Brug / Tunnelhoogte
« Gepost op: 26 November 2009, 19:35:44 »
Bij het plannen van mij baan loop ik tegen een uitdaging aan: Welk hoogteverschil moet ik hanteren tussen de sporen?

Met andere woorden, wat is een realistische hoogte voor een brug of een tunnel in spoor N?
« Laatst bewerkt op: 26 November 2009, 20:00:46 door Johan V »
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery

Ronaldk

  • Offline Offline
  • Berichten: 8811
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re:Realistische Brug / Tunnelhoogte
« Reactie #1 Gepost op: 26 November 2009, 20:20:52 »
Hoi!

kijk hier eens: http://www.nproject.org/nl/diversen/nem-normen-downloaden.html het zijn de NEM-normen voor de modelbouw. Hier staat een standaard profiel voor alle schalen in.

Groet Ronald.
Gelogd
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Re:Realistische Brug / Tunnelhoogte
« Reactie #2 Gepost op: 26 November 2009, 20:37:00 »
Citaat van: ronaldk op 26 November 2009, 20:20:52
kijk hier eens: http://www.nproject.org/nl/diversen/nem-normen-downloaden.html het zijn de NEM-normen voor de modelbouw. Hier staat een standaard profiel voor alle schalen in.

Heej Ronald. Ik schaam me een beetje. Ik heb HBO+, een redelijk bovengemiddeld IQ, maar ik kan daar geen kaas van maken hoor ;) Wiskunde was nooit mijn sterkste kant.

Als ik bijvoorbeeld kijk naar de NEM norm voor tunnelportalen (http://www.nproject.org/nl/images/NEM/nem_105_nl.pdf) staat er een vreselijke lap tekst, plus en tig tal formules. Wellicht dat ik me daar later eens in ga verdiepen als ik aan de daadwerkelijke bouw van die tunnel ga wagen, maar nu even voor de globale baanplanning... Is er een vuistregel? 4cm om maar iets te roepen?
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery

Ronaldk

  • Offline Offline
  • Berichten: 8811
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re:Realistische Brug / Tunnelhoogte
« Reactie #3 Gepost op: 26 November 2009, 20:53:29 »
Hoi!

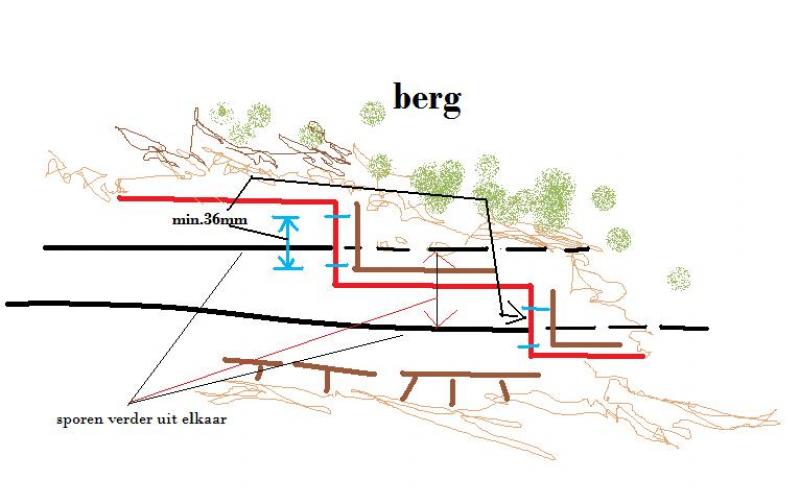

Ik heb een keer wat gemaakt:



Het was ook voor mij met mijn HBO+ iets puzzelen... hopelijk kan je hier wat mee...

Groet Ronald.

Gelogd
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Re:Realistische Brug / Tunnelhoogte
« Reactie #4 Gepost op: 26 November 2009, 21:00:47 »
Citaat van: ronaldk op 26 November 2009, 20:53:29
Het was ook voor mij met mijn HBO+ iets puzzelen... hopelijk kan je hier wat mee...

Kijk, dat snijdt hout... of gips... Dankje!
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery

grove den

  • Modelboombouwer
  • Offline Offline
  • Berichten: 1286
    • MBB Grove Den Modelboombouw
Re:Realistische Brug / Tunnelhoogte
« Reactie #5 Gepost op: 26 November 2009, 21:06:19 »
Hoi Johan,

Inderdaad die 4 cm totaal als opening voor een tunnelingang zij als vuistregel aan te houden MAAR !! toch altijd zelf controleren met het/de langste( of te verwachten=in de toekomst misschien nog aan te schaffen) wagon/voertuig.
Misschien een tip: Als  de ruimte er is probeer dan voor dubbelspoor 2 aparte ,verspringend van elkaar, tunnelingangen te ontwerpen...want zo'n dubbelspoor tunnels zijn/lijken merendeels erg groot  Dus het spoor dat het dichts tegen de helling loopt verdwijnt als eerste in de tunnel ...iets verder gevolgt door het andere spoor...

Jos

ps: was dus een 50+ moment..niet goed gelezen..het ging om de hoogte! :o :-X ;D
ik heb ook maar 4 jaar hbo gedaan... ;)
« Laatst bewerkt op: 26 November 2009, 21:09:36 door grove den »
Gelogd
natuurlijk kunstboompjes
http://mbbgroveden.com/

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Re:Realistische Brug / Tunnelhoogte
« Reactie #6 Gepost op: 26 November 2009, 21:14:08 »
Citaat van: grove den op 26 November 2009, 21:06:19
ps: was dus een 50+ moment..niet goed gelezen..het ging om de hoogte! :o :-X ;D
ik heb ook maar 4 jaar hbo gedaan... ;)

Heej Jos. Geeft niet hoor, zo'n moment hebben we allemaal wel eens op maandagmorgen, of vrijdag middag... en zo nu blijkt ook op donderdagavond  :o

Desalniettemin is dit denk ik toch ook een aardige aanvulling om eens over na te denken bij het plannen van de bergen
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery

Ronaldk

  • Offline Offline
  • Berichten: 8811
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re:Realistische Brug / Tunnelhoogte
« Reactie #7 Gepost op: 26 November 2009, 21:20:19 »
Inderdaad... een goed moment over na te denken... Ik zit nu na te denken hoe ik dat ga op lossen bij mijn dubbel spoor... en in een bocht.. eens goed over peinzen :)
Gelogd
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

RobGood

  • Offline Offline
  • Berichten: 158
Re:Realistische Brug / Tunnelhoogte
« Reactie #8 Gepost op: 28 November 2009, 22:57:31 »
hmmm... mag zeker niet meepraten hier...niet meer dan MBO... ach ja...
Gelogd

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Re:Realistische Brug / Tunnelhoogte
« Reactie #9 Gepost op: 29 November 2009, 00:42:29 »
Citaat van: RobGood op 28 November 2009, 22:57:31
hmmm... mag zeker niet meepraten hier...niet meer dan MBO... ach ja...
Tuurlijk, jullie zijn toch veel handiger ;)
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery

vissie

  • Offline Offline
  • Berichten: 188
    • elfd
Re:Realistische Brug / Tunnelhoogte
« Reactie #10 Gepost op: 29 November 2009, 01:16:00 »
ik hou zelf 60 mm aan zoveel mogelijk, dan heb ik ook al rekeningen gehouden met de ondergrond
Gelogd
vincent bogers

Johan Vermij

  • Welkom in het Digitale Stoomtijdperk
  • Offline Offline
  • Berichten: 1285
Re:Realistische Brug / Tunnelhoogte
« Reactie #11 Gepost op: 29 November 2009, 01:19:22 »
Citaat van: vissie op 29 November 2009, 01:16:00
ik hou zelf 60 mm aan zoveel mogelijk, dan heb ik ook al rekeningen gehouden met de ondergrond

60 mm voor spoor N? Als in 6 x 1m 60 is bijna 10 meter?
Gelogd
Era II / III British N-gauge - Graham Farish, Peco
Edinburgh Haymarket - North British Distillery
