Auteur Topic: Seinpaal aansluitschema (gelezen 13191 keer)

Hans_1949 · « **Gepost op:** 16 November 2008, 20:30:25 »

Beste modelspoor liefhebbers,

Vandaag kocht ik voor de Fleischmann baan van mijn kleinzoon een seinpaal zonder beschrijving en zonder merkaanduiding. Ik dacht met logisch denken er wel achter te komen hoe ik het geheel moet aansluiten. Helaas, opa’s kennis schiet tekort. Heeft een van jullie een aansluitschema?

Met vriendelijke groet,

Hans

Wim Ros · « **Reactie #1 Gepost op:** 16 November 2008, 20:50:55 »

Denk als je aan de onderkant kijkt dat daar met grote letter Märklin op staat.
Artikelnummer 7041.

Mvg
Wim.

Hans_1949 · « **Reactie #2 Gepost op:** 16 November 2008, 21:24:19 »

Hallo Wim,

Er staat nergens een merknaam (helaas ook niet op de onderkant).
Hij lijkt wel op die van Märklin.

Weet jij waar ik aan een aansluitschema van een Märklin 7041 zou kunnen komen?

Groeten,
Hans

Rocodil · « **Reactie #3 Gepost op:** 16 November 2008, 21:32:01 »

Ik weet het wel uit mijn hoofd: De rode draadjes zijn voor het onderbreken van de stoom van de rails. Als je een spoorstaaf isoleert kan je met de rode draaidjes door doorgebroken stroomkring weer van stroom voorzien als het sein op groen staat. De blauwe draadjes gebruik je voor het schakelen (rood/groen). De gele is de aarde aansluiting. Het sein is natuurlijk voor wisselstroom gemaakt ik weet niet of het voor gelijkstroom ook werkt, maar dat merk je vanzelf.

Hans_1949 · « **Reactie #4 Gepost op:** 16 November 2008, 22:34:59 »

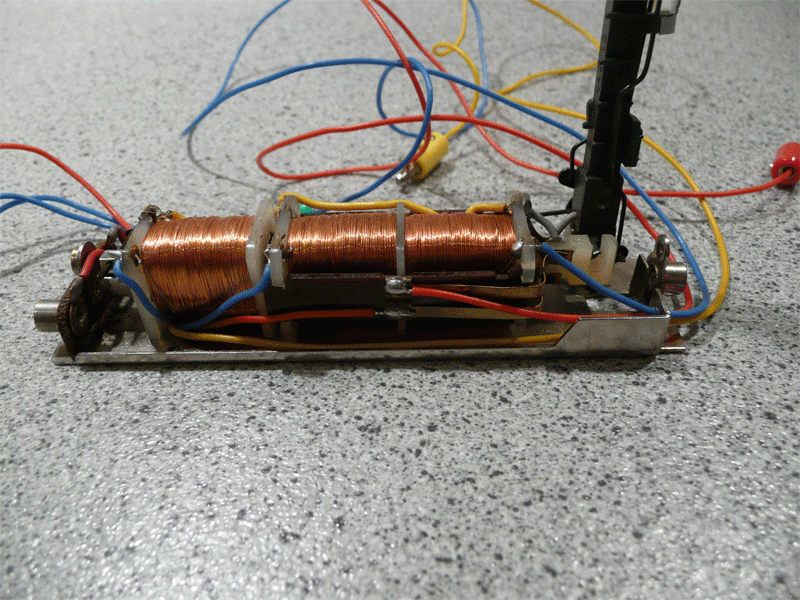

Dat er stroom voor de rails onderbroken kan worden, was iets dat al in mijn gedachten was opgekomen. Aan de kant van de seinpaal zitten drie draadjes, blauw met een groen stekkertje (M), geel met een geel stekkertje (M), en rood met een rood stekkertje (V).

Aan de andere kant zit een blauwe draad met een oranje stekkertje (M), Blauwe draad met een rood stekkertje (V) en rood met een rood stekkertje (M).

Aan de seinpaal kant zit op het chassis een stopcontactie en aan de andere kant twee stopcontactjes op isolatie. De kern in de grote (dubbele) spoel schakelt iets (weet niet wat – ik denk de lampjes) uit. Zelf denk ik dat die stopcontactjes de stroom onderbreken. Dat zouden dan de rode draadjes moeten zijn. Maar die passen niet op de stopcontactjes want het zijn vrouwtjes. De blauwe zou wel kunnen want dat zijn alledrie mannetjes.

Maar de grote vraag is nu, welke draden schakelen via de wisselstroom polen van de transformator. Ik heb al diverse opties geprobeerd maar ik krijg de indruk dat de draadjes in bepaalde standen uitgeschakeld staan. Of hij is kapot, want dan houdt natuurlijk alles op. Maar het geheel ziet er als new old stock uit.

Oh ja, als ik de kern van de dubbele spoel aan de seinpaal kant induw, staat het bovenste sein horizontaal en het onderste verticaal. Als ik hem uittrek, gaat het bovenste sein diagonaal staan maar verandert het onderste sein niet. Druk ik de kern van de enkele spoel aan de andere kant in, dan komt de andere kern mee en gaan beide seinen diagonaal staan. In de eerste beschreven stand is er contact doorvoer op de kern. Dat wordt onderbroken als de kern aan de seinpaal kant uitgetrokken wordt.

Ik zal morgen eens proberen om met de blauwe draadjes te schakelen maar ik denk dat ik er op deze manier nog niet uit ben. Tot zover in ieder geval bedankt en als jullie nog wat te binnen schiet, houd ik me aanbevolen.

Groet,

Hans

Rocodil · « **Reactie #5 Gepost op:** 16 November 2008, 22:54:06 »

Hoi Hans,
Die spoel is de electromagneet die de kern heen en weer beweegt. Deze heeft twee functies: de seinarm gaat omhoog en naar beneden, maar je ziet ook een paar metalen contacten op de kern zitten. Hiermee wordt de stroom onderbroken of doorgelaten, afhankelijk van de stand. Die van jou heeft zo te zien twee spoelen. Je kunt de twee armen denk ik onafhankelijk bedienen. Daarom heb je ook drie blauwe draadjes. Als er drie rode draden zijn kan je ook twee secties uitschakelen. Ik weet even niet meer zeker of de grondplaat ook van stroom moet worden voorzien. Bij Marklin M-rails zit de metalen plaat onder de rails en maakt zo ook contact (bruine draad) zodat het lichtje in het sein brand. De twee stopcontactjes zijn bedoeld om een voorsein aan te sluiten. Die heb je niet nodig. Speur nog eens op de marklin site. Wie weet is daar een schakeling te vinden.
