Minitrix wissels verbranden

[Patrick1977]

Als beginner heb ik een testbaantje gemaakt met minitrix rails en een aantal wissels.
Deze wordt aangestuurd met een Arduine DCC++ Decoder icm Rocrail.
De wissels worden door tussenkomst van relais modules aangestuurd.
(https://www.youtube.com/watch?v=PlxOom43JTU&t=568s) link zoals het nu is aangesloten
Dit gaat meestal goed maar soms verbrand er toch een Minitrix spoel. Het lijkt erop dat de relais output dan hoog blijft of dat de Arduino een signaal blijft sturen..

Heeft iemand hier misschien een oplossing voor zonder direct een apparte Wissel decoder te gebruiken?

[Ronald Halma]

Schakelen die dingen wel goed af? Als ze dat niet doen is doorbranden snel een feit.

[Montanbahn]

Wanneer de spoel geen eindafschakeling of een defecte eindafschakeling heeft, blijft er stroom op staan en brand de spoel uiteindelijk door. De relais zijn meer voor het houden van een spanning ipv het geven van een moment of puls. Dit laatste ben je eigenlijk nodig bij spoelaandrijvingen.

[Ronaldk]

Tja... Het kan verschillende zaken zijn:

1) Instellingen in Rocrail zoals te hoge schakeltijd of gewoon verkeerd instellen van de juiste uitgang/pin;
2) Verkeerd geprogrammeerde DCC ++ Decoder;
3) Niet goed schakelen van de spoel daarmee niet in eindpositie komen en dan gaan "doorbranden".

Zonder daar informatie over te hebben is het vooral kijken in een glazen bol als we dat hebben. Maar ik zou een aparte wisseldecoder gebruiken. Je hebt ook "arduino wisseldecoders" zoals Mardec. Dat is het geld (van een los Arduinobordje) wel waard als je iedere keer een nieuwe wisselspoel mag aanschaffen. Dan kan je meteen eens kijken of een servo-oplossing niet iets is.

[Hans1963]

Op de wisseladressen van de DCC-EX centrale wordt een puls gezet, het relais wordt dus niet continue bekrachtigd.
Als er toch spanning op de spoelen blijft staan, heb je dit waarschijnlijk niet op de NO (Normaal Open) zijde van het relais aangesloten maar op de andere uitgang. (de parameter van het wisseladres moet ook op 1 staan)

[Patrick1977]

Bedankt voor de reacties! De schakeltijd van de relais staat ingesteld op 80m/s.
Relais is aangesloten op het NO contact.
Wat mij net opviel is dat de led op het Relaisboard (als het fout gaat) brand wat volgens mij betekend dat er vanuit de Aurduino DCC++ een signaal komt waardoor het relais bekrachtigd wordt.. Led's zitten gekoppeld aan de ingang van het relais board.

Komt iemand dit bekend voor?

[Hans1963]

je hebt de parameter van het wisseladres op 0 staan?  dan blijft het relais bekrachtigd.

[Patrick1977]

Adres 1 staat op 46
Parameter 1 staat op 1

Parameter waarde helemaal onder in de pagina staat op 0. bedoel je deze?

Het vreemde is dat het ook soms maar gebeurd en vooral als ik automatisch ga rijden..

[Hans1963]

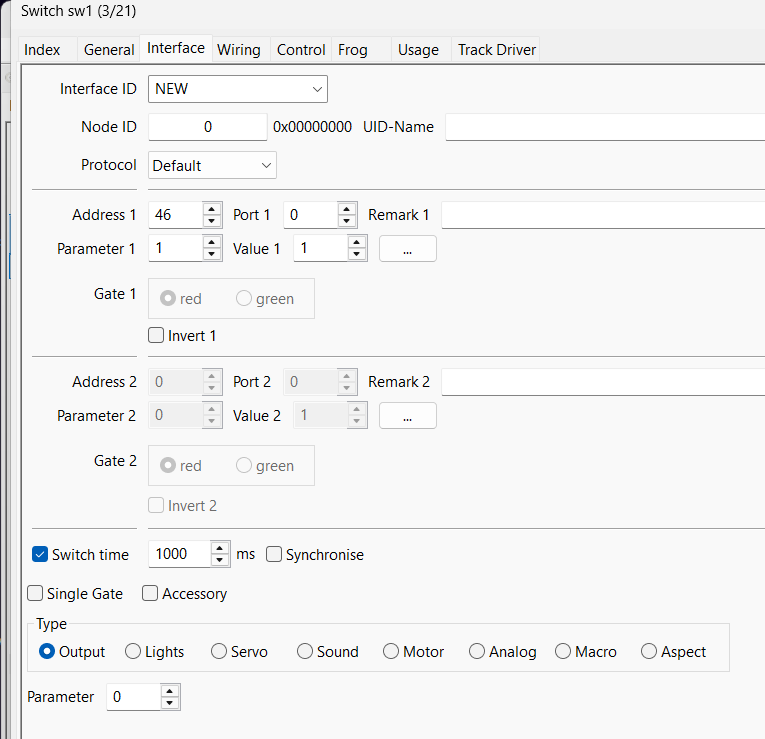

Instellingen moeten staan als onder.
de relaisingangen dan aansluiten op de pinnen 46 en 47.

Als het niet altijd gebeurt dan ligt het niet aan de instellingen. Is je bedrading wel in orde?
Heb je wel voldoende Ampere voeding aangesloten. Een tekort kan vreemde bijverschijnselen geven.

[Patrick1977]

Ja zo staat het ingesteld…
Bedrading lijkt ook oke, ga morgen maar weer verder zoeken..

Bedankt voor de hulp zover!
