Hoe ziet een kortkoppelmechanisme er uit?

[Peter Kleton]

Hallo ,
Ik zoek naar een afbeelding van een kortkoppelmechanisme   om dit als voorbeeld te gebruiken voor het koppelen van rijtuigen in schaal 0
Het gaat  om het T - vormige onderdeel dat vlak achter de buffers zit ,onder  de vloer van een rijtuig.
Ik heb zelf geen H0 rijtijgen met wat ik zoek  ,alleen maar  zonder dat mechanisme.
Wie ?
Peter

[TonM]

Peter,

Heb je hier iets aan?

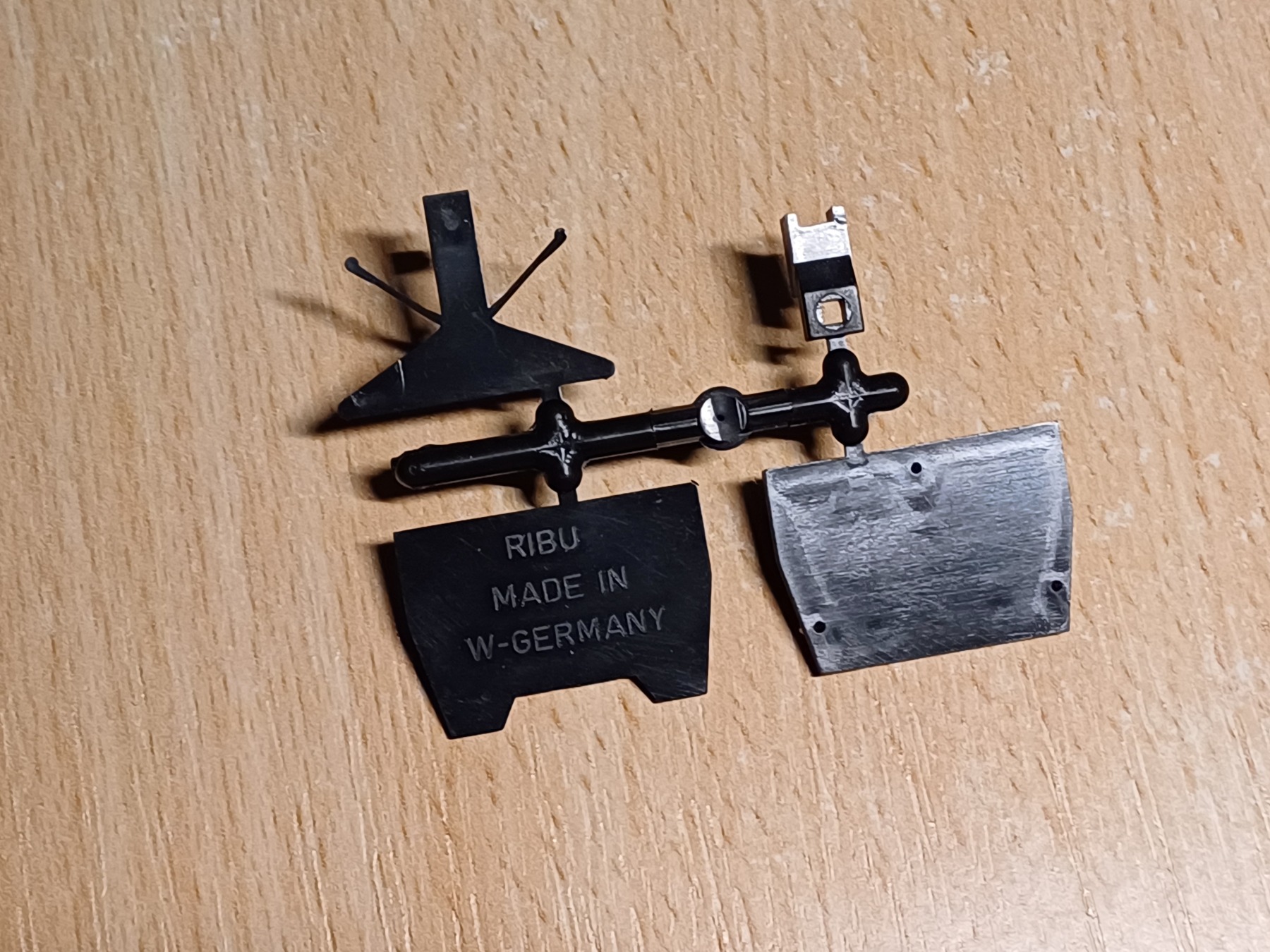

Het is een Ribu-koppeling die nog in elkaar geklikt moet worden.

Grtz, Ton

[maartenvdb]

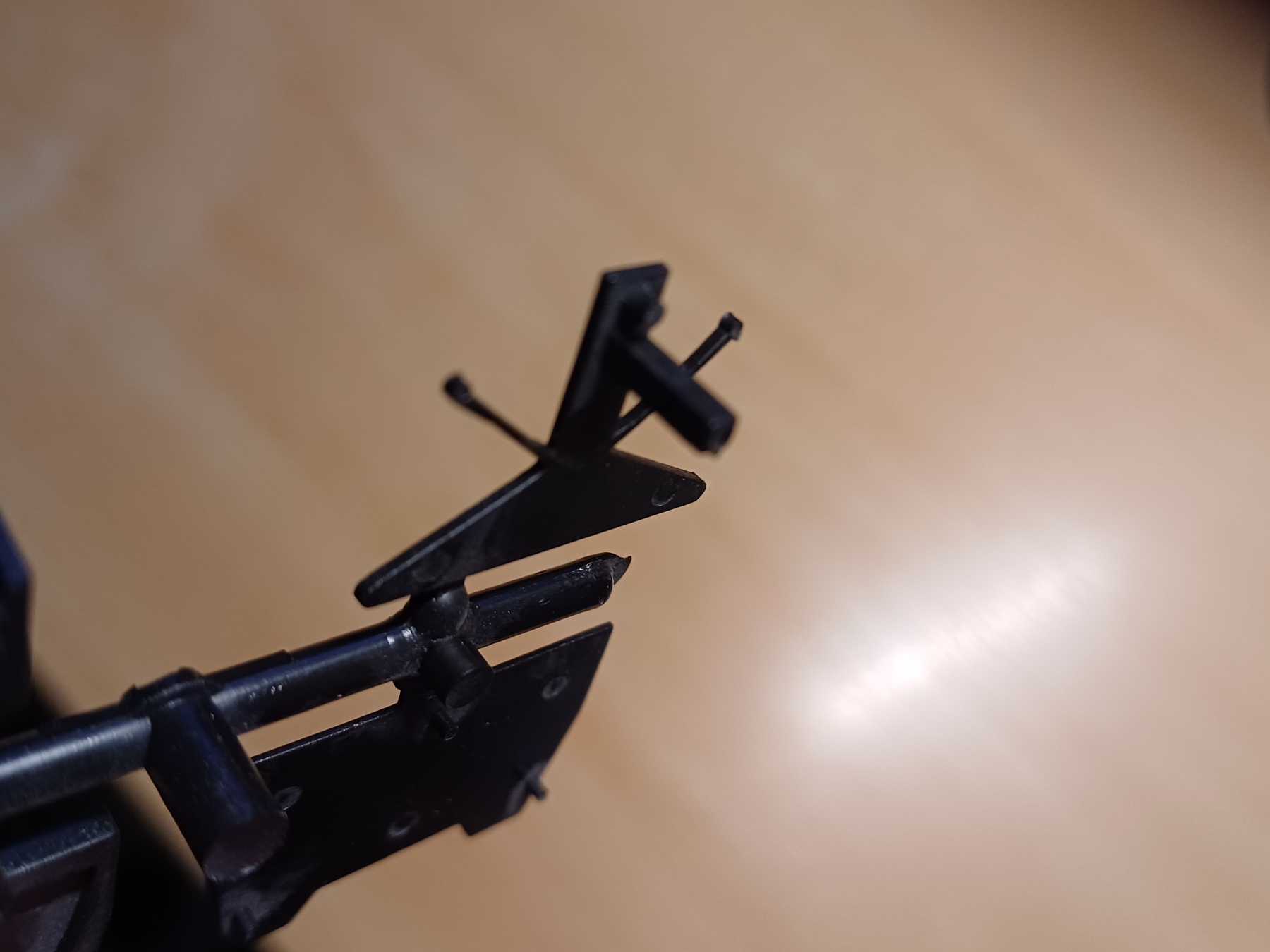

van Lenz, dus spoor 0:






De kop, waar je de koppeling insteekt, ziet er wel hetzelfde uit als bij H0, maar heeft andere afmetingen !

[MOVisser]

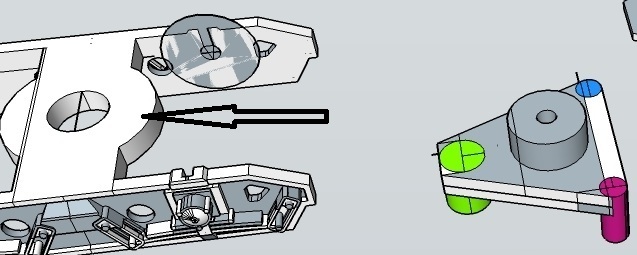

Ik heb voor de kalkwagen een kortkoppeling ontworpen.

De kleuren geven de plaats aan van de steun.
De koppeling raakt de blauwe en de rode poot en wordt door deze begrensd.

De steun is ook het draaipunt van het draaistel.

Ronald Visser

[maartenvdb]

Zie ik het goed, dat de bevestiging van het draaistel aan het chassis helemaal van onder het draaistel gedaan wordt ?
Is daar nog ruimte voor ringetje / schroefkop  of dopje ?

[MOVisser]

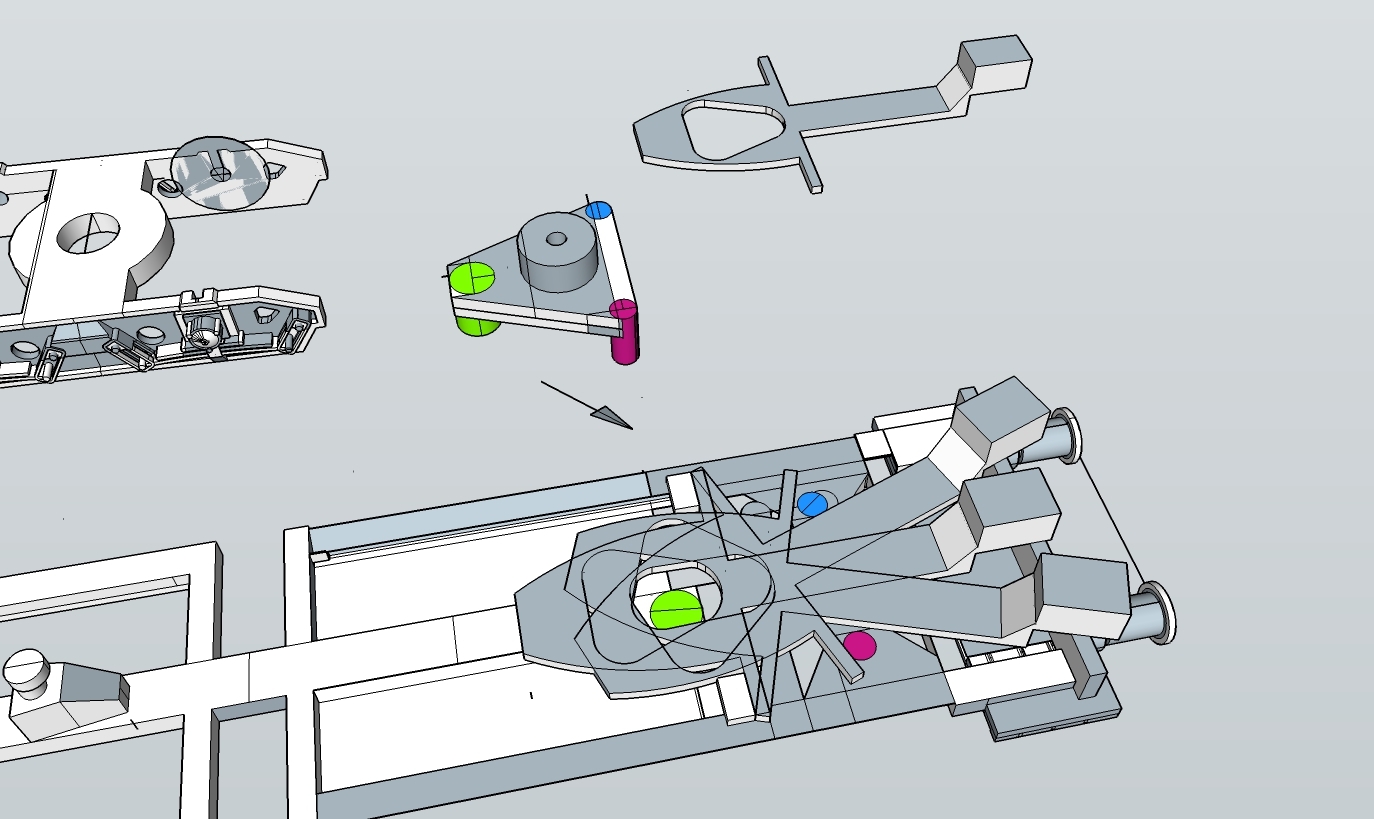

Plaatje was tevens een eerste uitgangspunt (tekenontwerp/denkwerk)
De dwarsverbinding is nog in hoogte iets aangepast.
Daar heb ik mee geexperimenteerd.

De hoogte op de steun is uiteraard nog te regelen door iets van de opstand weg te vijlen.

Ik zelf heb er voor mijn model een kogellagertje 6 mm voor, die in het draaistel vastgemaakt wordt.
Het middendeel leunt op een smal randje op de steun.
Draait daardoor soepel.

Is allemaal mm werk geweest mbt dit ontwerp.

Een symoba koppeling is echter ook te plaatsen.

Omzetten naar schaal 0 kan uiteraard.

Ronald Visser
