Pads Train-O-Matic Micro lokdecoder

[Sven]

Dat zeg ik, Ben. Het plaatje van Gerard klopt niet. Nu wil ik graag weten wie dat papiertje verspreid, zodat we de maker daarvan op de hoogte kunnen brengen. De powerpack omgekeerd aansluiten is geen goed idee.

[Ronald Halma]

Op het eerste plaatje van Gerard staat linksboven tekst in het Nederlands... Is er een Nederlandse beschrijving uitgegeven?

[Sven]

Nee, dat ziet er uit als een eigen productie van een Nederlandse verkoper. Ik wil graag weten wie dat is dus.

[Ronald Halma]

Ja, dat vermoeden had ik al. Kan die mooi alle reclamaties doen

[Sven]



[Gerard]

Hallo Sven,

Deze gegevens heb ik van de site van Modeltreinhuis , Roosendaal.
Sven , ik zie de bekende bomen door het bos niet meer, vandaar mijn vraag kun jij op basis van mijn Train-O-Matic  LokommanderII Micro W de juiste tekening aansluitingen laten zien. Mijn vraag, ook de achterzijde heeft bij deze decoder 4 pads , waar dienen deze voor ? Kan ik op mijn eerste blog de violet aansluiting( op tekening ) nog gebruiken ? Nu ik toch aan het vragen ben kun je ook aangeven waarvoor de 7 pads dienen die tegenover de standaardbedrading zitten?
Ik kijk uit naar je berichten, bij voorbaat ontzettend bedankt Sven. Groet Gerard

[Ronald Halma]

Gerard:

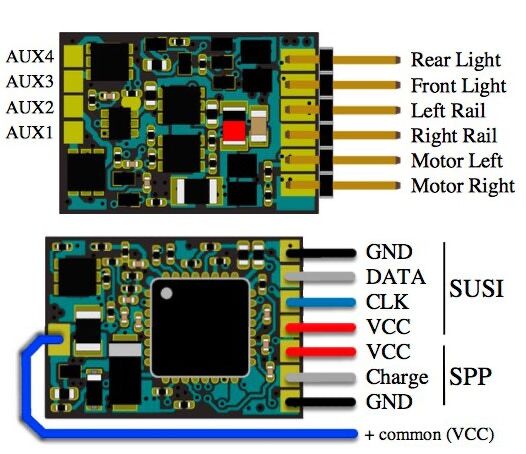

Gerard, site kijken: https://train-o-matic.com/decoders.html

Daar klikken en zie:



4x aux.
