Problemen met spuiten rijtuigbak, wie weet raad?

[Casmir]

Hallo Martijn,

Ik heb ook eens gekeken bij ebay op TMBF decals.
Maar ik zie niets

Casmir

[martijnhaman]

Directe linkjes naar de sets decals op eBay:
- Acm(L): https://www.ebay.de/itm/275316297480
- Bcm: https://www.ebay.de/itm/275655046175
- WGmk: https://www.ebay.de/itm/274476239472
- Rijtuignummers: https://www.ebay.de/itm/274476239458

Martijn

[martijnhaman]

In de tussentijd met de bouw van het WGmk-rijtuig begonnen. Het aanpakken van de rijtuigbak en bodemplaat wijkt niet af van het Bcm- en Acm(L)-rijtuig. Anders is wel het aantal en de plaats van de dakventilatoren.

Het bepalen van de juiste positie daarvan was zonder tekening nog best een zoektocht. Foto's van dit type rijtuig zijn vrijwel niet loodrecht op de zijwand genomen en waar dat wel het geval is, zijn de dakventilatoren slecht te zien. Ik heb dit opgelost door op GoogleMaps het rijtuig te zoeken dat in het Alliierten Museum in Berlijn staat. De plek van de dakventilatoren vervolgens vergeleken met een afbeelding van de zijwand van het Arnold-model van dit rijtuig.



Op die manier is de positie van de dakventilatoren ten opzichte van de ramen best goed te achterhalen. Inmiddels heb ik een tekening van het rijtuig gezien en blijken de gekozen posities van de dakventilatoren goed overeen te komen



Het interieur van het WGmk-rijtuig wijkt behoorlijk af van een zitrijtuig met 12 afdelingen. Om dit meer in overeenstemming met de werkelijkheid te brengen is eerst het interieur van het Roco-rijtuig gedemonteerd. Dit gaat eenvoudig door de klikverbinding waarmee de banken en zijwand zijn aangebracht. De eerste stap in de aanpassing is het terugplaatsen van banken op de juiste plekken. Van de bank die in de oorspronkelijke toiletruimte komt moet een stukje weggesneden worden. De wand van het toilet loopt namelijk schuin weg.



Vervolgens is van de zijwand het deel ter hoogte van de bar verwijderd en zijn ook de tussenwanden weggesneden.
Twee van de drie klapdeuren in de zijgang zijn aan weerszijdevan het bargedeelte aangebracht. Dit is simpel uitgevoerd door de stukjes styreen weg te snijden en op de juiste plek te lijmen. Voor de stevigheid is aan weerszijden van de deur een stukje L-profiel aangebracht.





Omdat de keukenruimte geen deur naar de zijgang heeft is dit deel van de zijwand vervangen door een styukje styreen. De kleur NS zandgeel van Kleinspoor komt goed overeen met de kleur die het interieur heeft. Met een likje verf worden de stukken witte styreen op kleur gebracht.

Martijn

[Maarten.T]

Het bepalen van de juiste positie daarvan was zonder tekening nog best een zoektocht. Foto's van dit type rijtuig zijn vrijwel niet loodrecht op de zijwand genomen en waar dat wel het geval is, zijn de dakventilatoren slecht te zien. Ik heb dit opgelost door op GoogleMaps het rijtuig te zoeken dat in het Alliierten Museum in Berlijn staat. De plek van de dakventilatoren vervolgens vergeleken met een afbeelding van de zijwand van het Arnold-model van dit rijtuig.

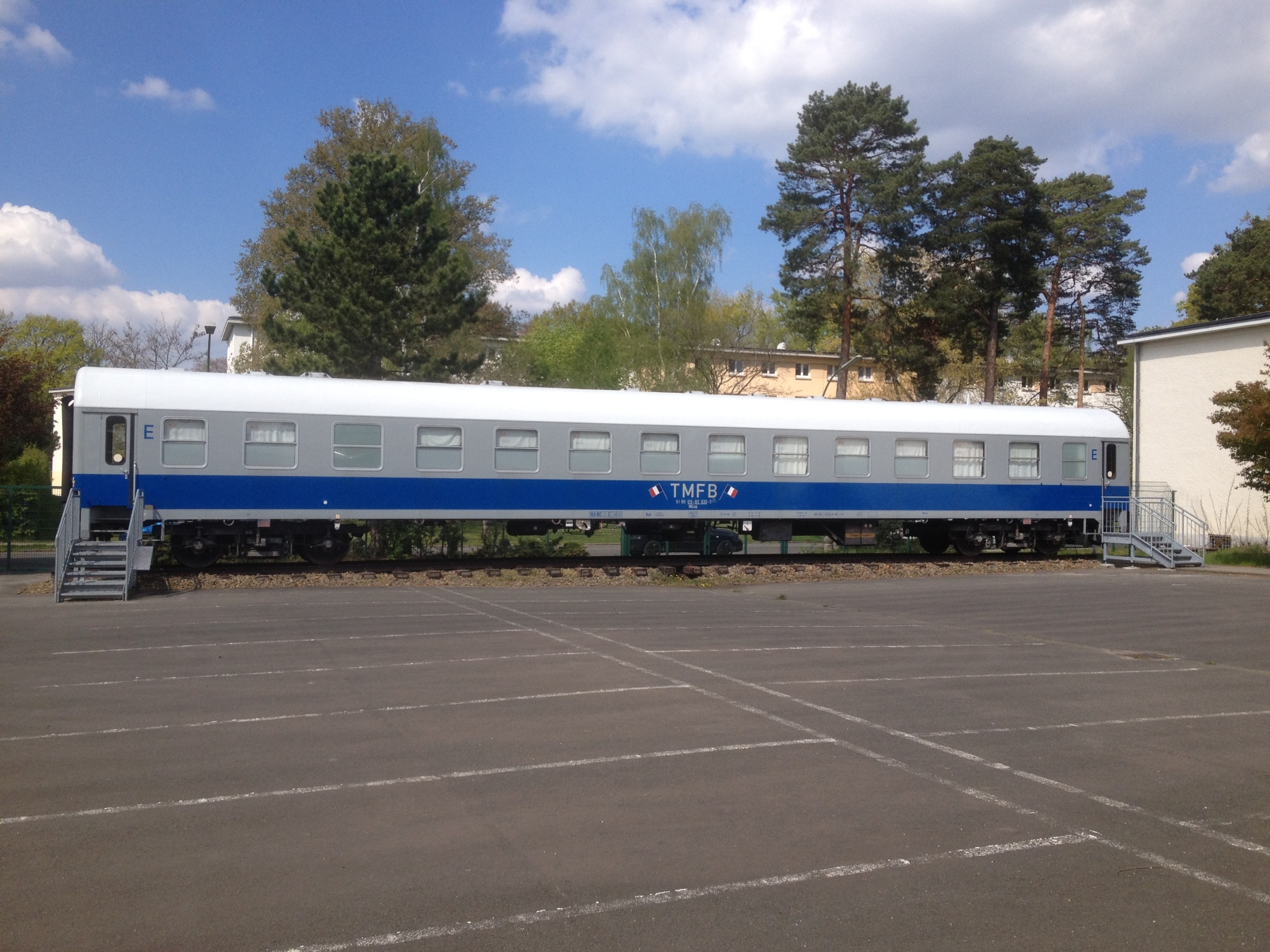

Ik heb dat rijtuig in Berlijn ooit een keer op de foto gezet. Zal even moeten zoeken of ik ook nog detail foto's ervan heb. Maar wel van 1 zijde een totaal foto.

[martijnhaman]

Dank voor de foto, maar ook deze is niet goed loodrecht waardoor de positie van de dakventilatoren niet goed is te herleiden. Het dak van het rijtuig is overigens gereed. net als de bak en het onderstel. Nu bezig met het interieur van de WGmk.

Martijn

[Maarten.T]

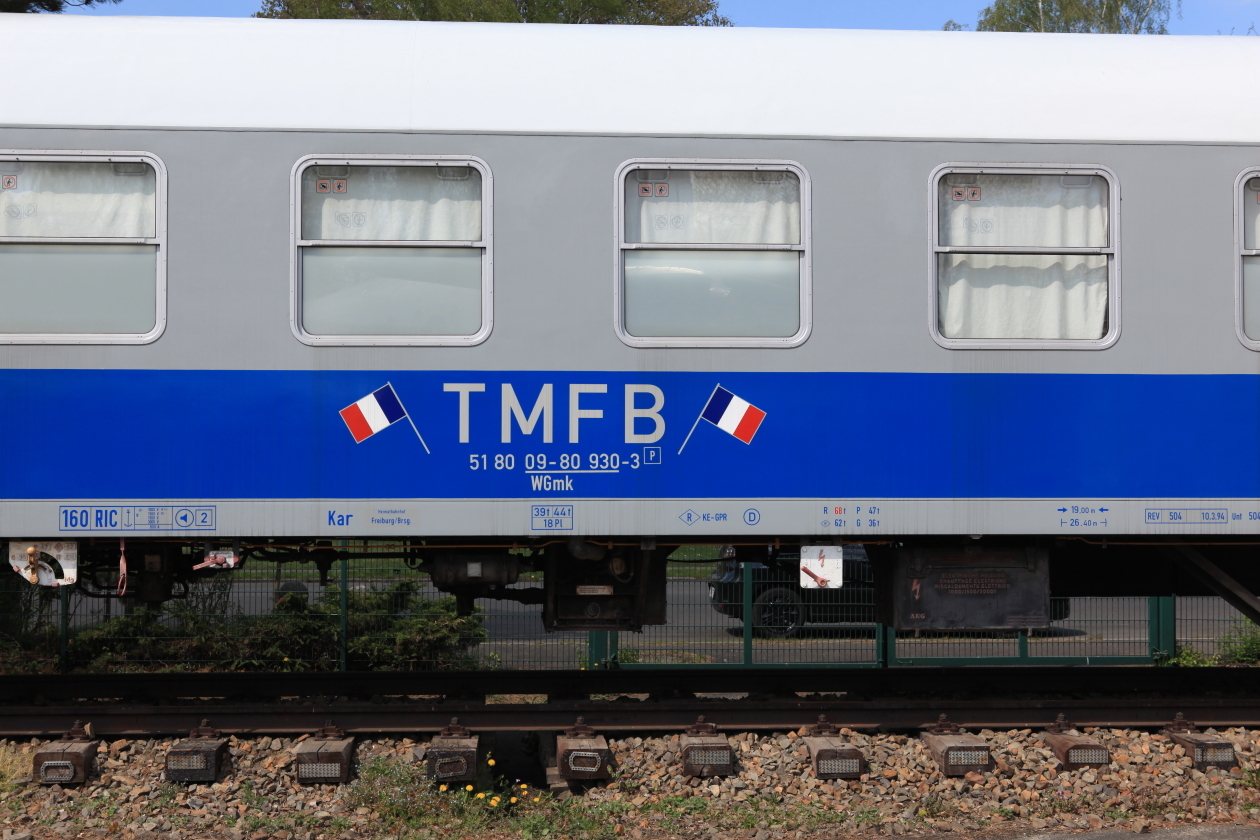

Heb geen betere foto recht van de zijkant dan wat hierboven staat. Wel van 1 van de kopse kant schuin en het logo.

[martijnhaman]

In de open ruimte is een barmeubel aangebracht. Vervolgens een deel van de ramen geblindeerd door het aanbrengen van witte verf. Bij één toiletraam eerste de bestaande witte verf verwijderd op de bovenste helft. Met een luciferhoutje gedoopt in 96% alcohol gaat dat vrij eenvoudig.



Aanvankelijk de ramen afgeplakt met masking tape, maar de verf trekt in de hoeken iets onder de tape door, ondanks het goed aandrukken van de tape. Dan maar de ramen uit de hand schilderen. Door de raamstijl halverwege het raam gaat dat eigenlijk best eenvoudig.



Alle delen in elkaar gezet en daarmee is het escorte-/barrijtuig gereed.



Enige tijd geleden Tillig-set 70057 aangeschft. Daarin twee koelwagens zitten die meereden in deze treinen. Deze set is een eenmalige uitgaven uit 2022 geweest. DTMVF-FFA staat overigens voor Direction du Transport Militaire sur Voie Ferrée - Forces Françaises en Allemagne.
Daarmee staat er nu een trein bestaande uit 4 rijtuigen en 2 koelwagens en is dit project gereed.

Martijn
