decoder verbinding

[wilcol]

Hallo

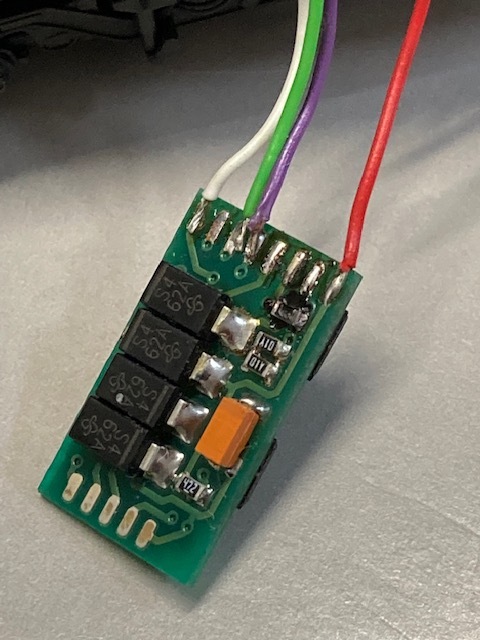

Wie kan me helpen met dit probleem ?  Ik heb een functiedecoder maar kan ook een gewone oudere decoder zijn (maar weet niet precies meer welke) die het licht in mijn rijtuigenstam schakelt . Maar plots werkte de functie niet meer want het licht blijft branden en bij het openen van de wagen merkte ik dat de bruine draad van de masse los was gekomen.  Zie foto
Alleen weet ik niet meer aan welk contact die zat.  Kan iemand me vertellen waar ik de bruine draad (railverbinding = massa bij Marklin) moet solderen ?
Of hoe kan ik testen welk contact aan de massa moet ?  Ik wil de decoder niet naar de bliksem helpen....
Ik hoop dat de foto verschijnt want ik begrijp niet goed de werkwzijze om die toe te voegen

[Jeroen Rood]

Wilcol,
Meestal is er nog wel een restantje draad zichtbaar wat uit één van de solderingen steekt.
Verder zal de bruine draad waarschijnlijk, net als de rode, naar 2 diodes gaan (sporen volgen / doormeten)
Op de foto lijkt rood naar de 2e en 4e diode te gaan, dus theoretisch zal bruin naar 1 en 3 lopen. (1 kathode en 1 anode)

  Jeroen.

[Remunj]

Ik betwijfel of je er bent als je het draadje weer vast gesoldeerd hebt.
De weerstand rechtsboven en de print daarom heen zien er niet echt fris uit. Lijkt me meer dat er een fikse kortsluiting of overbelasting is geweest die e.e.a. beschadigd heeft.
Ik zou dat eerst maar eens even beter bekijken wat daar gebeurd is.
En hoe die groene en paarse draad zitten daar heb ik ook mijn twijfels bij.

Heb je dit zo gekocht/gekregen of er zelf aan gesoldeerd?

[wilcol]

Bedankt

Het is inderdaad al een oude decoder en ik vrees dat die aan vervanging toe is? Heeft toch al meer dan 15 jaar zijn dienst gedaan.
Mogelijk is er ongemerkt iets fout gegaan bij een vervanging van de ledstrip , hoe dan ook niet meer te herstellen.

[bask185]

ik vrees dat die aan vervanging toe is?

Er valt nog wel wat te meten. Je kan kijken of je 5V kan meten in de buurt van de processor. Er zit aan de andere kant ergens een spanningsregulator of een schakelende voeding. Als je nog ergens 5V of 3V3 kan meten, leeft hij misschien nog.

Je kan in dat geval die weerstand vervangen. Hoe ziet de andere kant er uit, kan je daar ook een foto van maken? Als de verlichting aan blijft staan is een mosfet waarschijnlijk naar z'n grootje. Maar ook die zijn te vervangen.

Kan je nog wel iets anders schakelen? Ik zie nog ongebruikte terminals.

Bas
