Auteur Topic: Electronische Circuit Breaker voor 15V gezocht.  (gelezen 3258 keer)

bask185

  • Offline Offline
  • Berichten: 5242
Re: Electonische Circuit Breaker voor 15V
« Reactie #15 Gepost op: 07 November 2021, 17:27:21 »
Kannonen wat een geld moet je daarvoor neertellen...  :o
Gelogd
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Fritsprt

  • Offline Offline
  • Berichten: 2611
Re: Electonische Circuit Breaker voor 15V
« Reactie #16 Gepost op: 07 November 2021, 17:36:58 »
Beter duur dan niet te koop......
Gelogd
Groet Frits

bask185

  • Offline Offline
  • Berichten: 5242
Re: Electonische Circuit Breaker voor 15V
« Reactie #17 Gepost op: 07 November 2021, 18:17:37 »
@Meino,

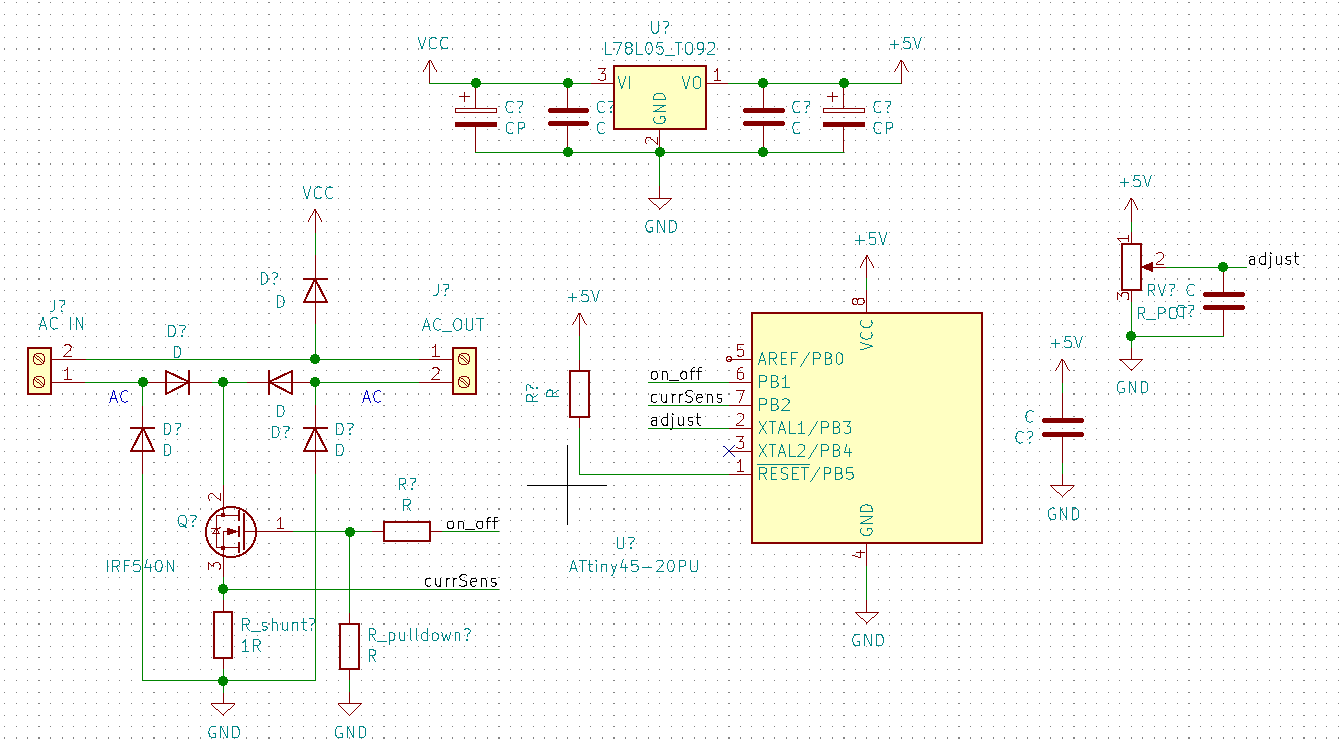

Ik was nog wat aan het krabbelen. Ik denk dat dit circuit levensvatbaar is en precies doet wat de TS wilt.



De voeding voor de uController wordt enkelzijdig gelijkgericht om het common ground probleem te vermijden. Alle stroom tussen AC_IN en AC_OUT moet via de mosfet en de shunt weerstand die er onder zit. Zo kan de print stroom meten, waarschijnlijk het verschil tussen kortsluiting en overbelasting bepalen en de spanning automatisch af en inschakelen.

Mvg,

Bas
Gelogd
Train-Science.com
Train-Science github
It ain't rocket science ;-)
