Verlichting Viessmann armseinen stuk of niet? Wie heeft daar ervaring mee?

[henk]

Heb een paar Viessmann armseinen op de kop getikt. Zat bij een grotere partij spullen die ik heb overgenomen. Ik wil niet zoveel met de seinen, maar wil ze wel proberen. Hierbij zijn twee 4501 seinen met twee gekoppelde seinarmen. De beweging van de armen werkt goed. Mooi gedaan door Viessmann. Maar de verlichting van één van de seinen krijg ik niet aan de praat. De gebruiksaanwijzing helpt niet erg, omdat de seinen tegenwoordig een draad meer hebben en de kleuren ook zijn veranderd.

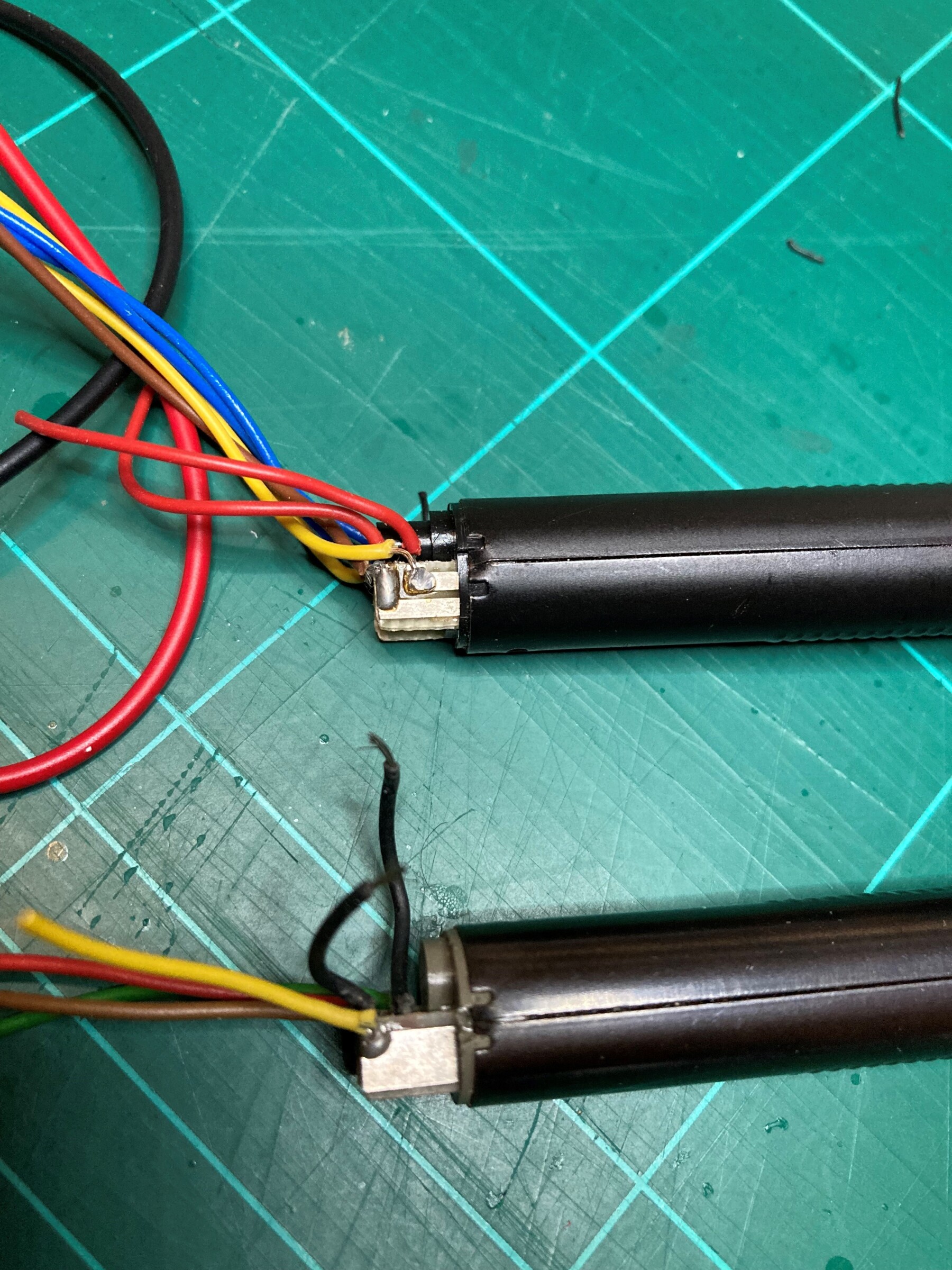

Het wel werkende sein (bovenste op de eerste foto) heeft de bedrading zoals aangegeven in de huidige gebruiksaanwijzing.
Twee blauwe en een gele draad voor de spoelen.
Twee rode draden zijn verbonden met een schakelcontact.
Een gele draad met weerstand en een bruine draad met diode voor de verlichting.
Dat werkt dus.

Het niet werkende sein (onderste op de eerste foto) heeft maar zes draden.
Een rode, groene en bruine draad voor de spoelen.
Twee zwarte draden zijn verbonden met een schakelcontact.
En slechts een gele draad voor de verlichting.
Ik denk dat de bruine draad massa is voor alles, maar dat werkt dus niet. Verder allerlei combinaties geprobeerd, maar het lukt niet.

Heeft iemand ervaring met deze 'oudere' seinen? Doe ik iets verkeerd of is de verlichting stuk. Ik weet niet eens zeker of er wel leds in zitten. Tot nu toe alleen geprobeerd met een weerstand. Hoe kan ik dat vaststellen?

De gele draad heb ik inmiddels vervangen. Het zal mogelijk niet voor niets zijn dat de vorige eigenaar de draad had afgeknipt.

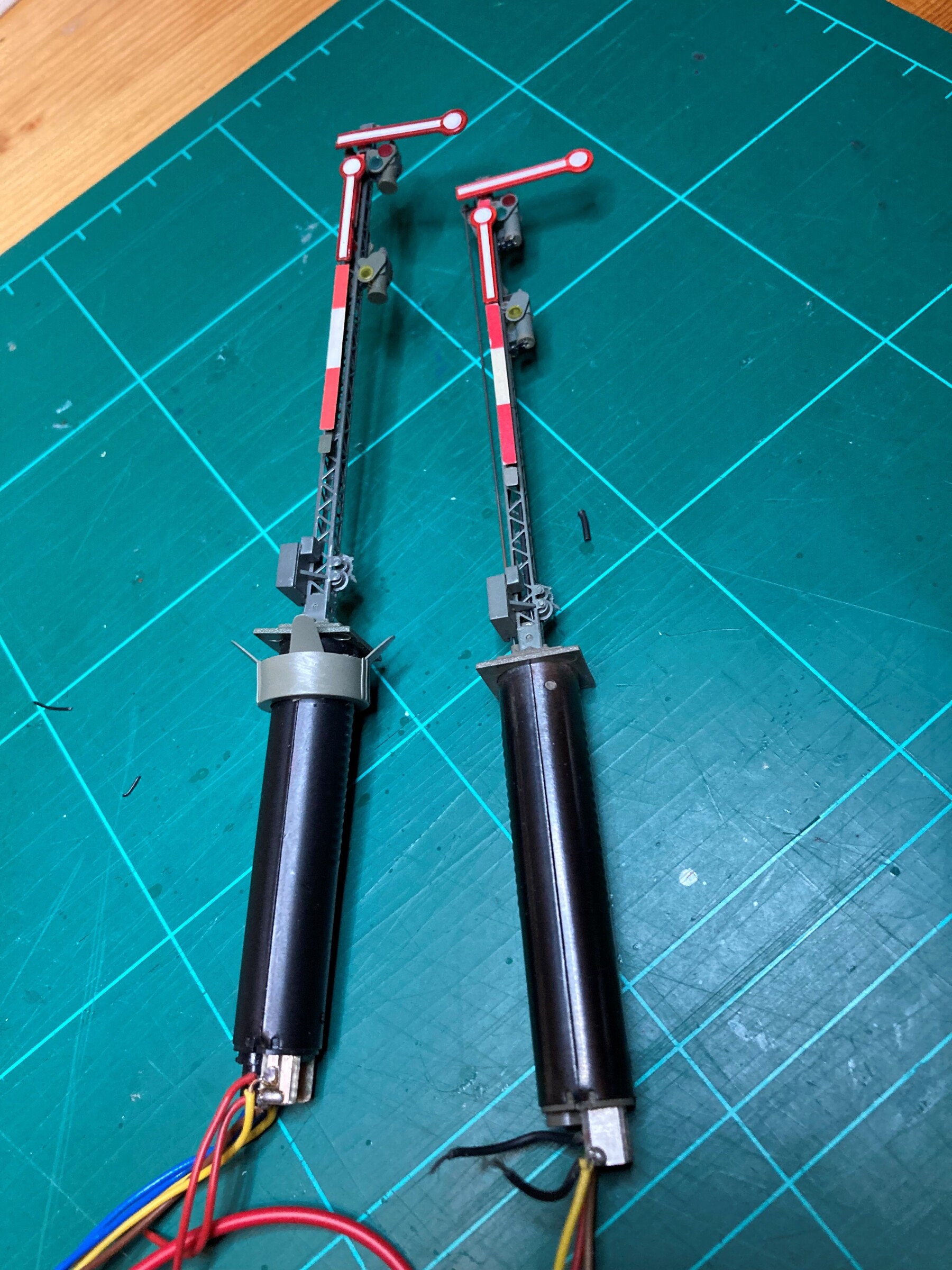

Om te laten zien dat ze verder echt identiek lijken te zijn.

[Priegelman]

Hoe weet jij dat die gele voor verlichting is? In de mast zie ik een zwarte draad maar die lijkt dunner dan de zwarte draden aan de onderkant. Heb je geprobeerd of deze zwarte draden van het contact zijn of neem je dat aan?

Anders ontkom je er denk ik niet aan om het armatuurtje open te maken en de led direct te testen. Schuif het armatuur iets omhoog in de mast dan kan je het uitnemen. Het komt dan in twee helften uit elkaar. Als er een dopje aan de onderkant zit moet je dat er eerste afhalen.

Ik weet niet hoe handig je hiermee bent dus ik meld het maar gewoon; sluit de led niet direct op een spanning aan, altijd een weerstand er tussen.

[Ronald Halma]

Viesmann seinen kunnen altijd aan normale 14-16V.... dus daar hoef je normaliter niks extras tussen te zetten.

[borotof]

Lijkt me een behoorlijk wat ouder type, heb ze iig nog nooit zo gezien, zou er van uit gaan dat er gloeilampjes inzitten en het zonder weerstand proberen. (stukker kun j'm niet maken...)

grtz rob

[Priegelman]

Ik bedoel met name als het armatuur wordt geopend om er dan een weerstand bij te gebruiken. Er zijn echter ook Viessmann klonen zonder weerstand. Daar lijkt het in dit geval dan weer niet om te gaan.

[saskia]

De oudere seinen hebben een gloeilampje en géén LED.
Het nummer van het lampje bij Viessmann is: 6200
Ik vermoed dat de mast ( messing ) als 2° geleider dient voor de verlichting.
grtjs,
Saskia

[henk]

Okay, geprobeerd en je hebt gelijk Saskia, de lampjes branden. Bedankt.
Rob had natuurlijk ook gelijk. Indien leds was het al stuk.

De aansluitingen had ik toch wel goed. De lampjes branden op de gele en bruine draad. De bruine draad is tevens de gezamenlijke aansluiting van de spoelen.

[Erik01]

Mooi dat het gelukt is.

Ik heb hier dezelfde seinpaal, waar lampje wel kapot van is.
Ik zie alleen niet hoe ik die kan vervangen.

Idee ?

Bvd Erik

[henk]

Daar wil ik ook wel meer over weten.

Schuif het armatuur iets omhoog in de mast dan kan je het uitnemen. Het komt dan in twee helften uit elkaar. Als er een dopje aan de onderkant zit moet je dat er eerste afhalen.

Het armatuur is het ‘buisje’ achter de lenzen?
