Glenn - (Baanplan H0)

[theomeeuwsen]

Hoe lang is het onderste stuk ongeveer en hoe breed moet dat worden??

[treintjesgek]

Programma's om sporen plannen te ontwerpen kun je downloaden. Ik zelf gebruik xtrkcad (open source en beschikbaar voor Windows en Linux) maar er zijn ook anderen.

[Jeroen1975]

Klopt, zelfs het grootbedrijf is al overgestapt op het 3-rail systeem...

  (Ik denk zelfs dat M* hier achter zit net als die speciale opdrukken die je in het echt ziet en dan als sonderausgabe later terug ziet)

Groeten Jeroen.

[glenn]

Ik heb gisteren naar een modelbaan gaan zien en heb hier wel wat van geleerd.
Ik ben dan direct thuis beginnen te ontwerpen en moet zeggen, met wintrack (demo ) dat lukt mij niet zo goed, sporen passen niet.
Is er iemand die mij hiermee kan helpen.
Ik heb in paint iets gemaakt, een schaduwstation op 1 lengte van de kamer ( naast de deur ) , maarja nu weet ik niet hoe groot het word en welke rails ik moet kopen.
Het wordt een voorlopig schaduwstation, waar ik later aan de andere kant nog kan bijbouwen, met 4 of meer staanplaatsen en aan de uiteinden een ronde die je naar het bovenste verdiep brengt.
Groetjes Glenn

[Matthijs van Heijningen]

Ik denk dat dat vrij krap wordt op die ruimte om daar 2 spiralen te maken en nog een schaduwstation met 4 sporen

mvg,

Matthijs

[Sander]

Spiralen wordt lastig, gemiddelde spiraal meet 1 meter doorsnede.

mvg,
 Sander

[treintjesgek]

Je kunt eens kijken naar het schaduwstation in dit ontwerp om een idee op te doen.
Het schaduw station ligt in een keerlus en wordt bereikt via een spiraal (aan de linkerkant). Dit bespaart je een spiraal (en dus een meter of zo).

De ruimte waar dit voor getekend is, is 3x2 meter. Railmateriaal is Peco code 75 (alleen flexrail beschikbaar, dus dat is makkelijk kopen ).

De xtrkcad versie

WimS

[Petertrein81]

Volgens mij kun je beter met iets simpelers beginnen. Gewoon een groot station met rangeermogelijkheden aan één kant en de rest van de tafel gewoon een simpele baan. Je hebt de eerste jaren toch nog geen schaduwstation nodig omdat je toch nog niet zoveel materieel hebt.
Ik ben nu 20 jaar bezig en ik heb nog steeds geen schaduwstation, ik heb gewoon een groot rangeerterrein gemaakt waar alles kan staan.
Je moet gewoon eerst simpel en overzichtelijk beginnen.
En een baanplan zoals hierboven gelinkt met bijna alleen bochten daar is niks aan.

Groet Petertrein81

[treintjesgek]

Het ging alleen om het schaduw station De rest is vrije invulling.

Ik ben het met je eens dat het gegeven ontwerp niet het meest interessante is wat rij- en rangeermogelijkheden betreft, maar het is ontworpen om op een klein oppervlak met lange treinen te kunnen rijden. Er zijn verschillende invulllingen mogelijk, zie daartoe de png's op http://www.rhc.org.za/wim_private/paradestrecke5/

Groetjes WimS

[rjr]

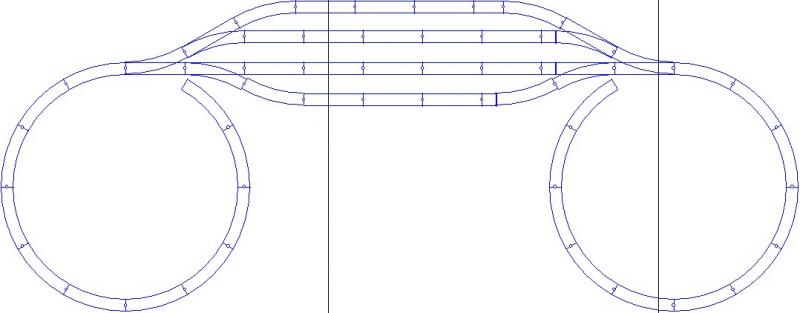

Heb op basis van jouw tekening even een tekening in winrail gemaakt met marklin rails:

De 2 buitenste sporen zijn 3 stukjes van 18 cm, plus stukje van 4.5, dus 58cm lang
de 2 binnenste sporen zijn 5 stukjes van 18 cm lang, plus stukje van 4.5, dus 94 cm lang.
de spiralen aan het eind zouden zo moeten kunnen, daarom ook het eerste wissel uit de bocht weg van de spiraal zodat je 1 volle draai hebt om weer boven je eigen baan te komen.
heb wel een kleine radius gebruikt, wat in houd dat de steiging wel wat krap wordt. Je kunt natuurlijk aan de onderkant ook eerst nog wat rechte stukjes er tussen doen zodat je meer lengte krijgt in de klimming.

Groet,
Roelco

[glenn]

Als ik dan het 2 de stuk bijneem , heb ik dan plaats genoeg voor een schaduwstation?
Ik dacht dat ik eerst met een schaduwstation moest beginnen en dan pas verder bouwen, ik heb nu nog niet zo veel loc's , dus tegen ik klaar ben heb ik er al wel een paar.
Nu heb ik deze ruimte, is dit genoeg?

[treintjesgek]

Hi Glenn,

Ik zou toch serieus proberen een van de CAD programma's onder de knie te krijgen. Tekenen met paint geeft geen goed idee van het geheel (tenzij je zeer nauwkeurig werkt). Je ontwerp leek OK totdat ik zag dat de vrije ruimte tussen de twee poten maar 50 cm was en dus de sporen van je schaduwstation vrij kort zouden zijn (geschat). Persoonlijk denk ik dat ruitjespapier, passer, geodriehoek, potlood en gum betere resultaten geeft dan paint

Hier een uitwerking van jouw tekening hierboven. Je kunt eventueel nog wat extra sporen kwijt in het schaduwstation.
Commentaar hierbij is dat de helling in de spiraal vrij steil is (gebruikte radius 45cm om binnen de meter te blijven die jij gebruikte).

Ik heb daarom een tweede ontwerp gemaakt met een radius in de spiraal van 55 cm. Ook hier kun je nog extra sporen kwijt, maar dat moet je zelf maar uitvogelen. In dit ontwerp is het hoogte verschil 17.5 cm (ongeveer 1,5 winding in de spiralen); je kunt dit eventueel verhogen naar 27.5 (2,5 winding in de spiralen). De minimale boogstraal 45 cm behalve de spiraal (55 cm) en schaduwstation (50 cm).

Ben je ervan bewust dat (ten gevolge van de spiralen) er 18 meter spoor ligt zonder het schaduw station mee te tellen; het schaduwstation voegt daar nog eens zo'n 14 meter aan toe en als je de spiralen 2,5 windingen maakt kun je er nog eens zo'n 12 meter aan toevoegen.

Als dat allemaal teveel van het goede is, is hier een simpeler ontwerp.

Het station moet je in alle ontwerpen zelf invullen.

Opmerkingen:
Getekend voor Peco code 70 met 12 graden wissels (Peco medium radius wissels).

Groetjes WimS

[glenn]

Hoi,

Ik heb vorige week mijn eerste digitale startersset gaan kopen.
Het is die van Marklin geworden, de 29533.
Ik heb ondertussen ook nog wat geoefend met Wintrack en Drail en het begint wat te lukken, maar heb natuurlijk het meeste met de trein rondjes gereden, afkoppelen, laden enz...
Dit is echt kei gaaf.
Nu nog wat sparen om een uitbreiding van de baan te maken, ik moet nu spijtig genoeg s'avonds alles weer afbreken, was het al maar zomer en de kamer leeg.

Glenn

[Daan!]

gefeliciteerd
we zijn benieuwd naar de foto's

Daan
