Classix Class 66 PB 12 CROSSRAIL

[ceuleer]

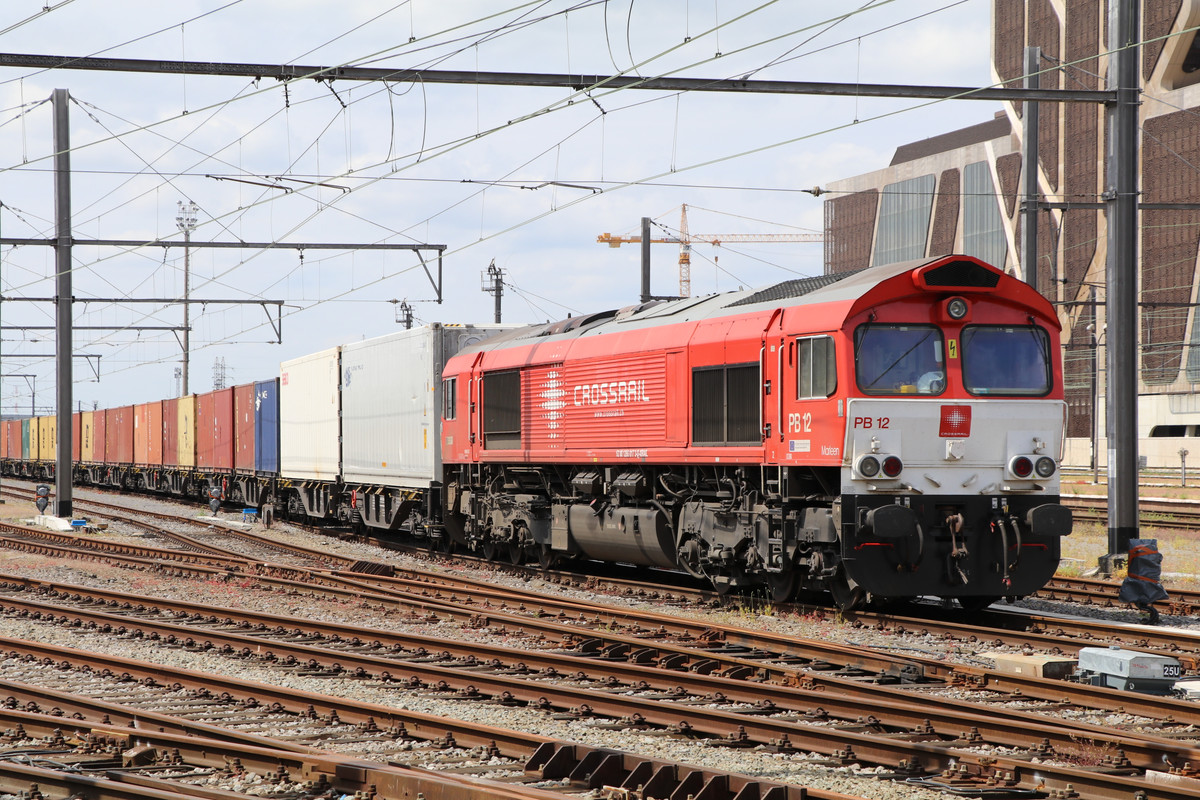

Vandaag heb ik bij de PB 12 Crossrail van Classix de roosters zwart gespoten zoals op het grote voorbeeld.

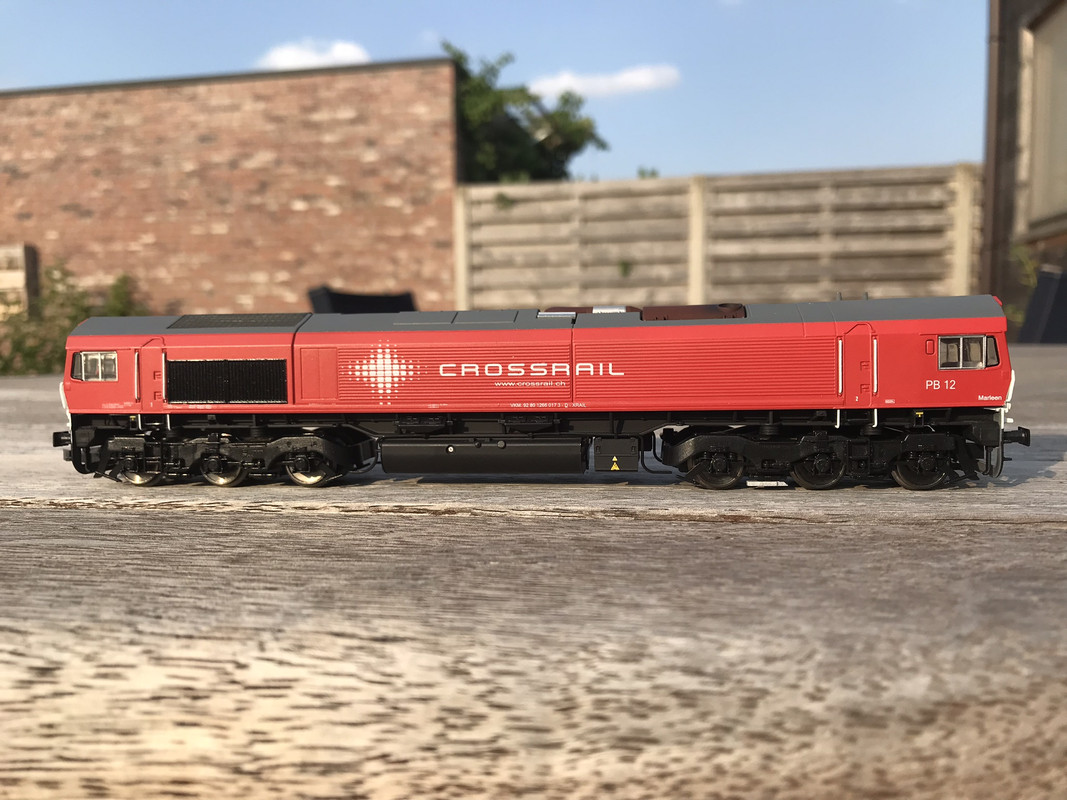

Zo komt hij uit de OVP.



De kap eraf en afplakken.

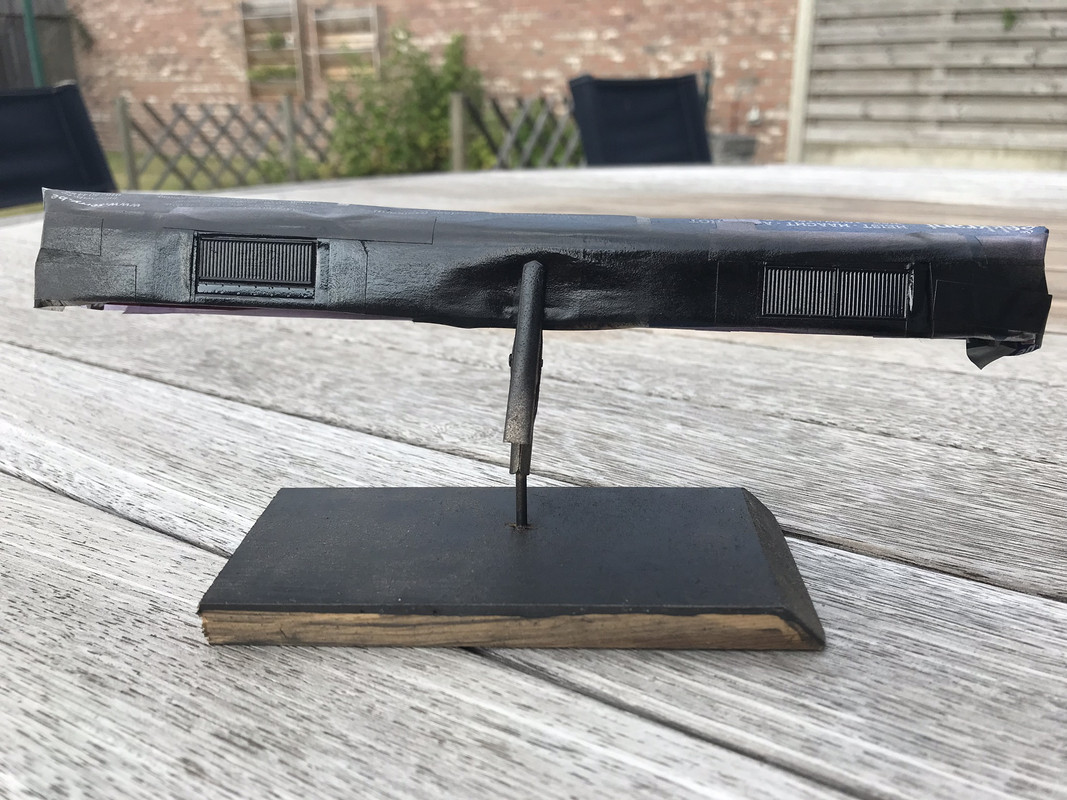

Spuiten.





zo, dat is al beter.

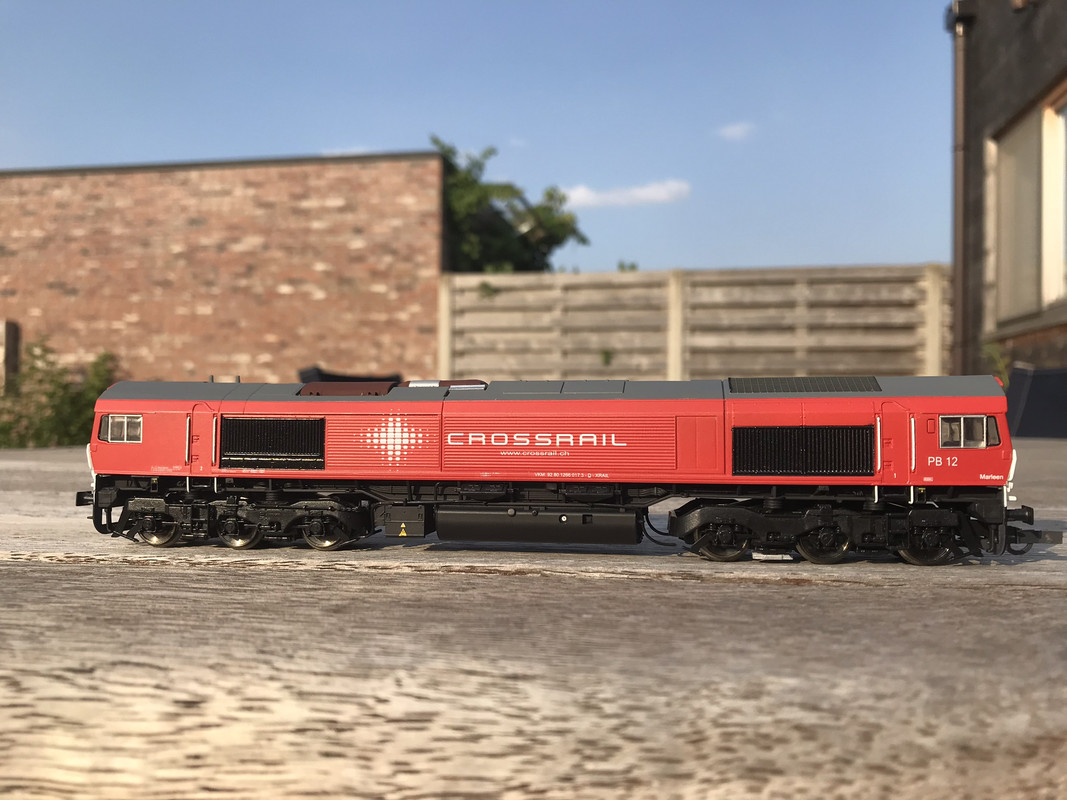

Voila, klaar voor de strijd.

[Jan-Peter]

Hallo Gunter,

Dat ziet er een stuk stoerder uit

Zou ik eigenlijk ook eens moeten doen...

Jan-Peter

[ceuleer]

Ja, direct een ander zicht hé.
Ik heb de loc pas in't weekend aangekocht, dus eigenlijk is het mijn laatste aanwinst.

Hier nog een filmpje van de eerste sleep containerwagons die "ons Marleen" van de containerterminal wegsleept.

[Fritsprt]

Ziet er echt veel beter uit!   Zal ik met mijn Mehano Class 66 PB03 Crossrail ook eens doen.

Gr. Frits

[Rondje_HO]

Mooi gedaan en mooi filmpje ook. Dit filmpje vind ik ook heel leuk:  https://flic.kr/p/PVxx5r  Nooit geweten dat dat zo netjes ging

[ceuleer]

Vandaag de sluitlichten nog apart schakelbaar gemaakt via AUX 1 van de ESU Loksound V3 die origineel in de Mehano/Classix loc geplaatst is.
Omdat het een oude 8 MB decoder is zonder purperen AUX 2 uitgang, is de sluitverlichting maar langs 1 kant mogelijk.
Dus als de loc met lichten aan in de rijrichting rijdt waar de bestuurder vooraan zit, wordt via F8 de sluitverlichting in geschakeld, wanneer er geen sleep achter hangt.
Als de loc achteruit rijdt, branden de sluitlichten mee zoals standaard bij de meeste loco's.

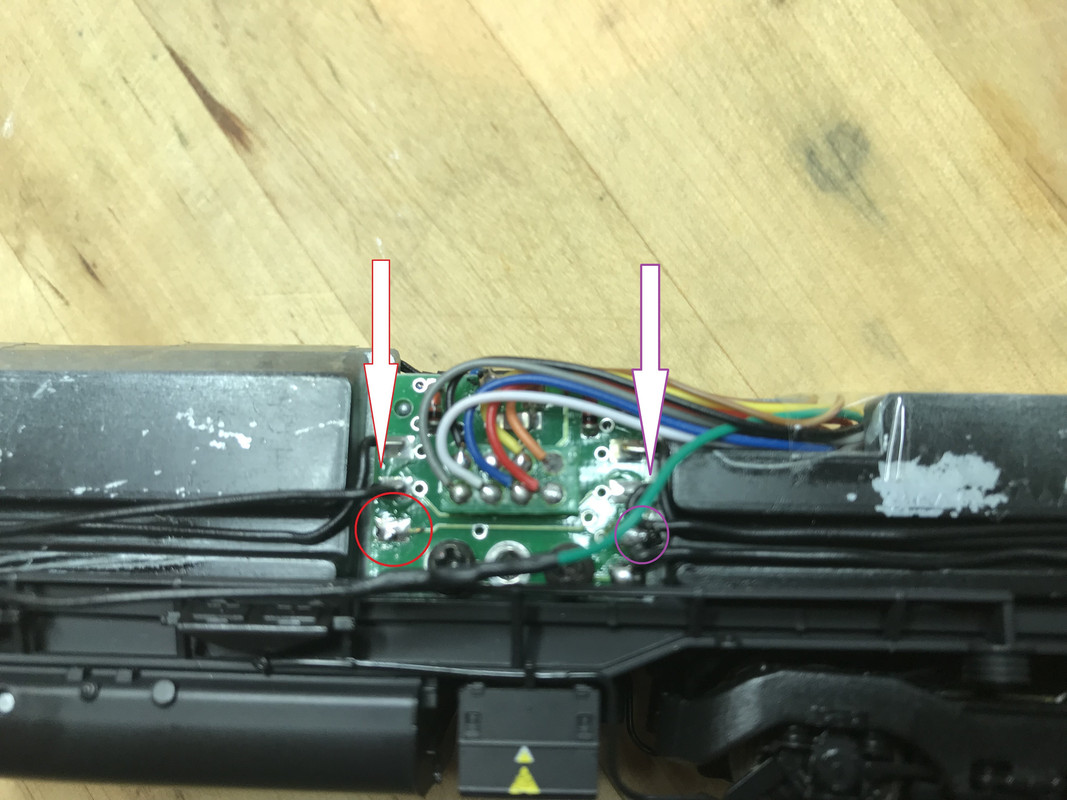

In de rode cirkel op de foto wordt de zwarte draad los gesoldeerd, en daarna verbonden met de groene draad van de decoder, die losgemaakt werd van de de 8-pins plug.
Zo is AUX 1 rechtstreeks verbonden met de sluitlichten langs 1 kant van de loc.
Als je nu een decoder met extra paarse draad(AUX 2) hebt, dan kan je die gebruiken voor de sluitlichten van de andere kant van de loc.
De draad in de paarse cirkel soldeer je dan ook los, en die verbind je met de paarse draad op de decoder.
Dan heb je langs elke kant schakelbare sluitlichten.
Dit moet dan nog wel in de decoder geprogrammeerd worden op een functietoets. Ik gebruik daarvoor F7 + F8



Nog een filmpje met de lichtfuncties,  in het spiegeltje zie je de andere kant van de loc.
Na 8 sec verander ik van rijrichting, en op 11 sec schakel ik de sluitverlichting in via F8.

[bellejt]

zie opmerking ander forum aangaande AUX 2 op loksound V3

[Fritsprt]

Volgens mij zit er een V3.5 in. In dat geval staat hier enige uitleg over de plek waar de paarse draad op de decoder moet komen.
https://forum.beneluxspoor.net/index.php?topic=73301.msg3221734385#msg3221734385

Ik zou zelf overigens even kijken of het signaal niet op de soldeerpads voor de 21MTC stekker zijn uitgevoerd. Dat is een stuk makkelijker solderen.


gr. Frits

[bellejt]

nagemeten en 3de pin van links onderste rij geeft rechtstreekse verbinding.

Iets meer info aangaande de pinbelegging met opmerking dat AUX3 tem 6 logische uitgangen zijn en er dus een versterkertje nodig is (zoek aux3/4)  :

AUX1 = 15
AUX2 = 14
AUX3 = 13
AUX4 = 4
AUX5 = 17
AUX6 = 3
PIN 16 = U+

[ceuleer]

Dat is interessant om te weten.
Bij deze loc heb ik de functie niet nodig, de sluitlichten langs één kant schakelen is voldoende, langs de voorkant zit er toch geen koppeling in, hij zal altijd langs dezelfde kant een sleep wagons koppelen.
Maar in de toekomst ga ik dit wel eens proberen bij een andere loc.
