(BNLS-Modulebaan) Mal voor fixeren rails en boorgaten
«
Gepost op:
05 May 2019, 19:08:34 »
Hoi beste modulebaan bouwers,

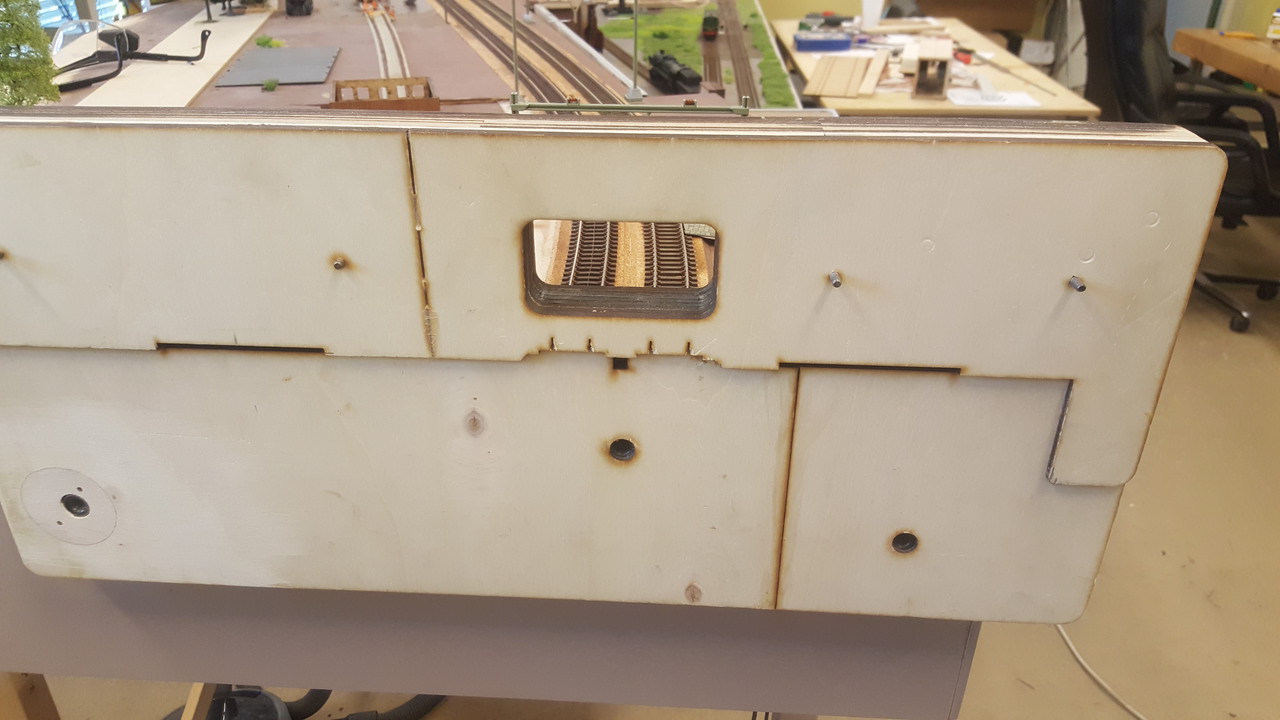

Een tijdje geleden heb ik een mal getekend en gelaserd, die kan helpen bij de bouw van een modulebak. Er zitten 3 hardmetalen boormallen in.
De mal heeft een aanslagrand, zodat, wanneer je de mal tegen de bakrand van de voorkant van je modulebak aanzet, de uitgespaarde gleuven voor de rails met de juiste hart-op-hart afstand, overeenkomen met de modulebaan - norm.
Voor zover bekend zijn er nu 3 normen:
BNLS standaard
-Hart van voorste rail 175mm van de bakrand aan de voorzijde van de modulebak, met een hart-op-hart railafstand van 58mm, peco rails code 100.
BNLS standaard "EMV versie"
-Hart van voorste rail 181mm van de bakrand aan de voorzijde van de modulebak, met een hart-op-hart railafstand van 46mm, peco rails code 100.
Bmb Britse modulebaan standaard
-Hart van voorste rail 175mm van de bakrand aan de voorzijde van de modulebak, met een hart-op-hart railafstand van 50,5mm, peco rails code 75.
De eerste versie van de mal heb ik gemaakt voor de BNLS "EMV versie". Daar is tevens rekening gehouden met een kurkrailbedding van 3mm hoog, en overgangen voor- en achter de sporen voor het Faller Car System / DC-Car system / MCC Car system.
Maar ik kan de mal redelijk makkelijk aanpassen voor de andere normen, mocht er behoefte aan zijn.
Met name voor het maken van de twee zijkanten van het Spoormuseum en de vier bochtmodules, was de mal erg handig; je zet hem tegen de rand van de bak, legt de rails in de gleuven en soldeert de rails meteen op zijn plek vast. De boorgaten zitten dan ook exact op de goede plek ten opzichte van de rails en voorkant bak.
Groeten, Eeg Jake
«
Laatst bewerkt op: 26 May 2019, 23:45:41 door Edsko Hekman
»
Gelogd
"Spoormuseum"
https://forum.beneluxspoor.net/index.php?topic=72781.30
"Tauernbahn"
https://forum.beneluxspoor.net/index.php?topic=97341
"Rheinfels" TT
http://forum.beneluxspoor.net/index.php/topic,68731.0.html
/index.php?topic=68728
Age van Dijk
Alle begin is... best leuk, want je bent nooit te oud om te leren
Offline
Berichten: 91
Re: Mal voor fixeren rails en boorgaten
«
Reactie #1 Gepost op:
17 May 2019, 21:57:56 »
Beste Jake,
Mooi man!
Kan er nu pas op reageren omdat we even met andere dingen heel druk waren.
Wil het graag zien.
Groet,
Age
