Dank je Nico! Zeer gewaardeerde input

Waarom dat vraagteken?
Als het sein een common anode heeft moet je het linkse plaatje gebruiken.
De anode is immers positief.
Ezelsbruggetje KNAP: Kathode Negatief Anode Positief

Twijfel... en de ezelsbrug komt nu weer boven drijven.... ooit al weleens geleerd.

Wat ga je uiteindelijk op de baan zelf gebruiken?

Dat moet ik nog gaan zien... seinbruggen hebben daar veelal een ronde enkele meerkleurenlamp. Die schilden heb ik zelf maar ook deze heeft het: https://www.showcaseminiatures.net/ho_scale/ho_scale_signals_wigwags_trackside_details/  Zij hebben ook de hele kleine passende meerkleuren leds, echter in de plastic schilden die ik heb past een normaler formaat meerkleurenled. Dus dat komt tijdens de bouw van de baan vanzelf voorbij.

Je volgende stap is nu om Arsigdec te configureren voor je sein.

Ik ga de boel aansluiten en configureren. Laters!

[NTeering]

Ik ga de boel aansluiten en configureren.

Ik zou eerst configureren. Anders weet je niet welk draadje er aan welke poort moet.
Arsigdec kent zelf de poorten toe.
Omdat het 'n eerste sein is betekent dat, dat led 1 t/m 7 ook aan poort 1 t/m 7 zal komen.
Die lednummering is nogal 'dwingend'.
Als je mijn schema gebruikt zal de gele draad van lamp 1 op poort 1 komen.

Dat moet ik nog gaan zien

Ik bedoelde eigenlijk de spanning voor de seinen.
Nu gebruik je 'n batterij; maar dat zul je niet op de baan doen.
Die spanning is bepalend voor de te gebruiken weerstand.

Nico

[Ronald Halma]

Aha! Goede tips. Ga ik morgen eerst de configuratie doen. Dadelijk eerst effe werken

[Ronald Halma]

Volgens mij gelukt!:

20260128_112334 by Ronald Halma, on Flickr

Komende dagen aansluiten en dan kijken of alles werkt

[Ronald Halma]

En het werkt! Alles aangesloten zoals het hoort. Errug dunne draadjes aan het sein, maakt het wat lastiger te solderen. Het is maar een proefopstelling.

Zie:

20260129_143432 by Ronald Halma, on Flickr

Dat was even testen welke lamp ik had Daarna was het gemakkelijker.

Met het schema van Nico erbij krijg je op 4,5 adres 9 seinbeelden. Ik heb als basis 200 genomen. Waarom? Op de baan straks was mijn plan alle wissels te nummeren vanaf 100 en de seinen vanaf 200. Om zo overzicht in de nummering te houden.
Hier een filmpje vanaf adres 200 t/m 204. De afbuigende stand is telkens de eerste, de rechtdoor stand de 2e.

Klik op het plaatje voor het filmpje:

20260129_154342 by Ronald Halma, on Flickr

Op zich niet zo erg, dat is verder ok zo. Zie ook dat niet het hele filmpje er op staat.... dat komt nog. Het werkt zoals het moet werken!
Ik ben heel tevreden tot zover. Nico, alvast heel erg bedankt voor deze support! Er komen zeker nog meer vragen

Laters!

[Peter J K]



[Ronald Halma]

Even een volledige videoclip  Klik op het plaatje:

20260201_133044 by Ronald Halma, on Flickr

[NTeering]



[Frank 123]

Zo te zien werkt het

[Ronald Halma]

Zeker werkt het. Ik zag er even tegenop maar het is allemaal goed te doen. Met wat hulp van Nico zelf en natuurlijk de mensen hier is dat gelukt.

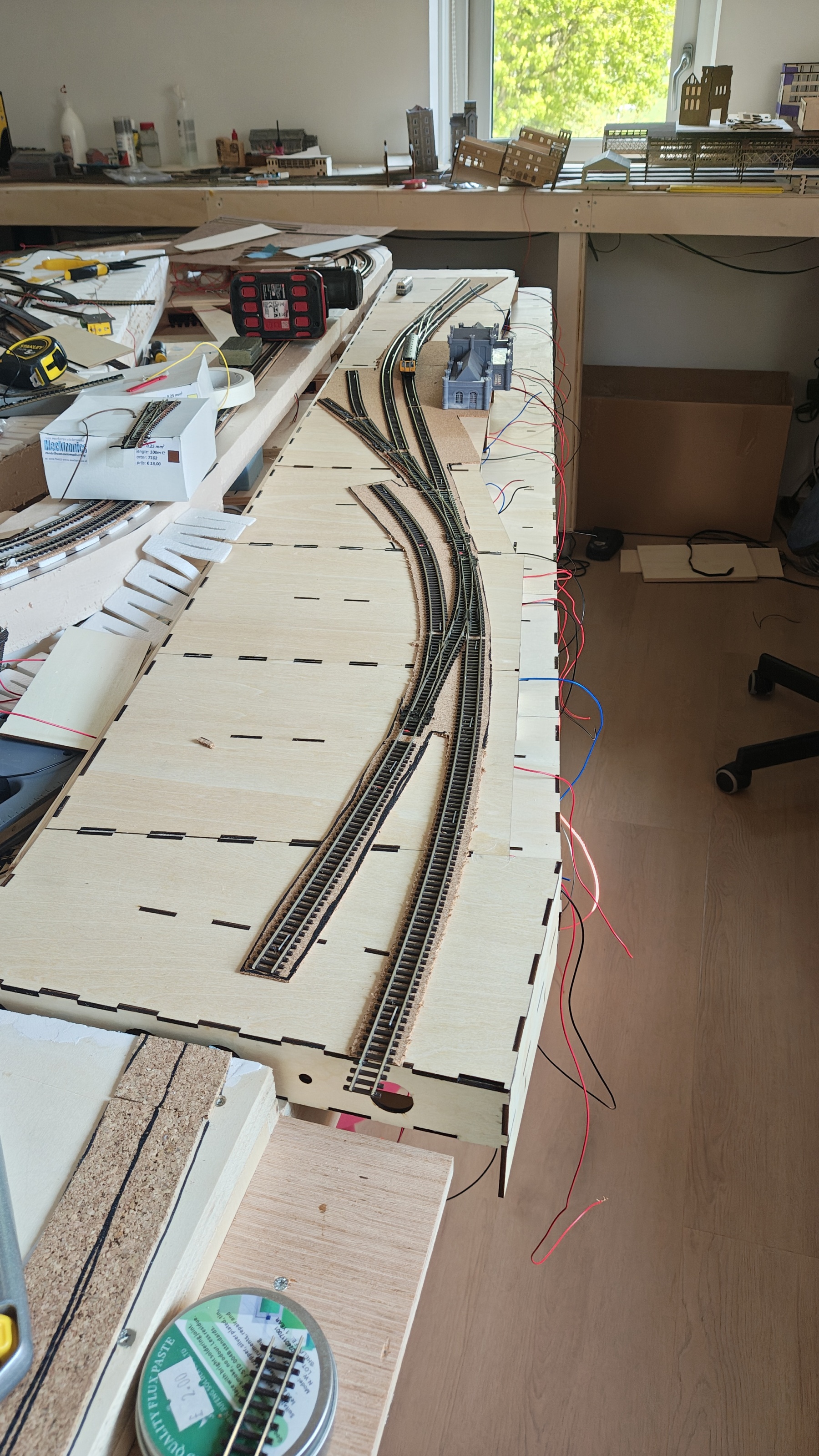

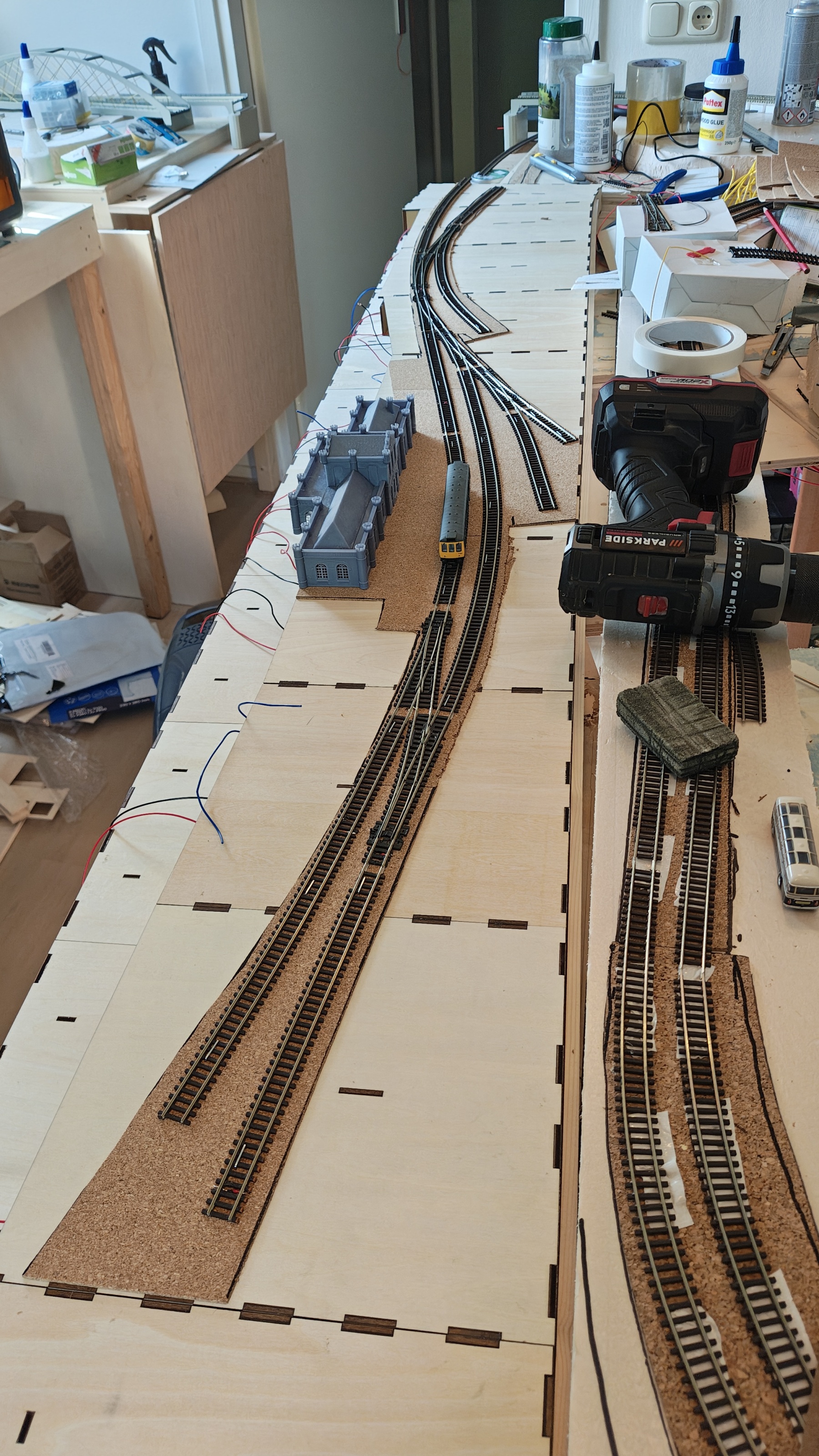

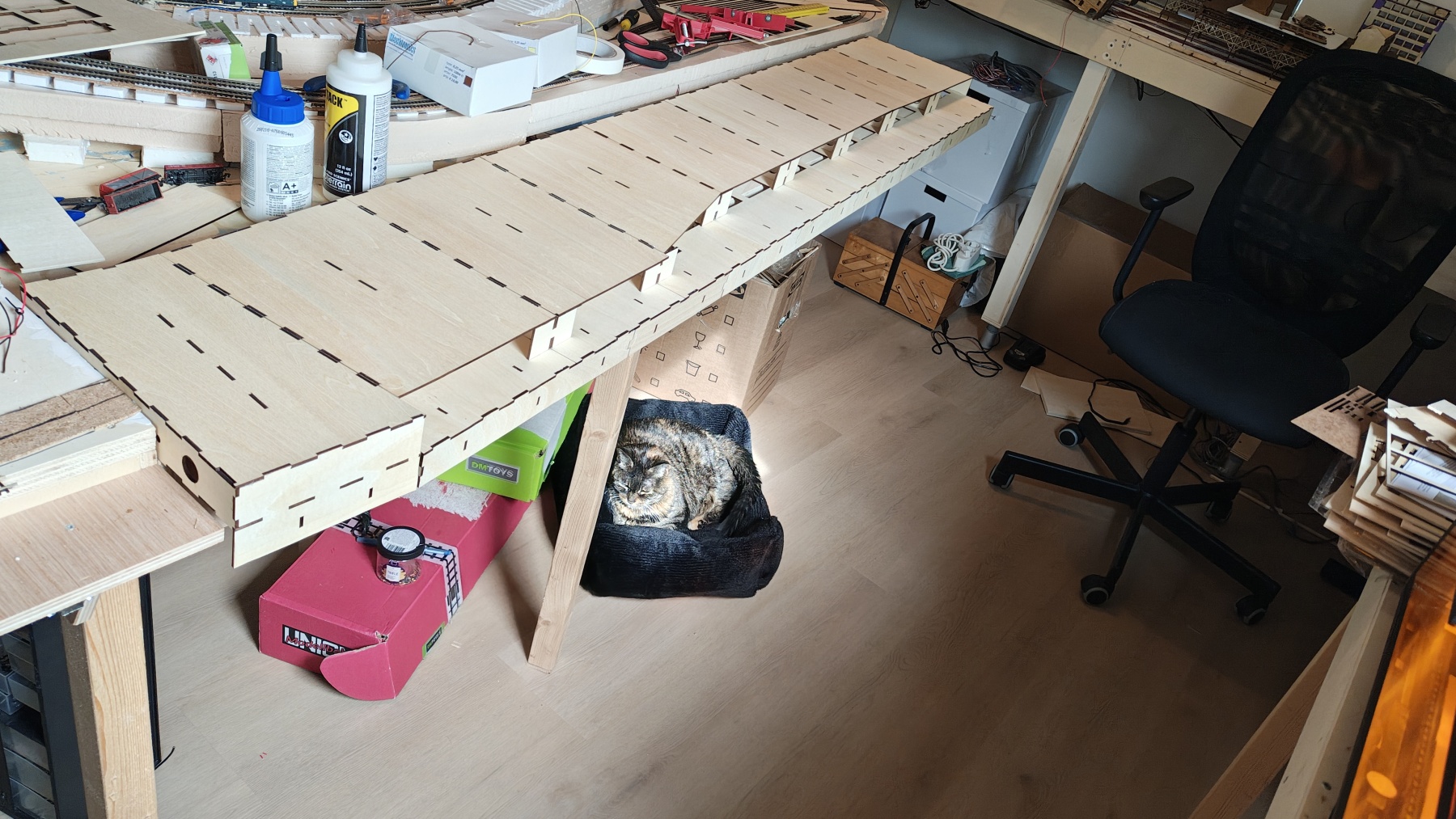

Nu verder stoeien met alle ideeën en wat ik straks allemaal wel en niet wil.
