Auteur Topic: Function mapping Zimo MX620 (gelezen 1630 keer)

De eerste Ivo · « **Gepost op:** 18 November 2007, 18:38:33 »

Hallo allemaal,

Ik werk met een Lenz V3.0 centrale en heb een Zimo MX620 decoder. Ben aan het stoeien met function mapping. Heb de manuals gelezen etc, maar krijg het niet voor elkaar.

Op uitgang 1 heb ik mijn krois koppeling aangesloten
Op uitgang 2 heb ik een lichtje aangesloten dat moet gaan knipperen.

Nu wil ik graag dat op
F3 => Knipperverlichting komt
F4 => De koppeling gaat werken
F7 => De rangeerfunctie komt.

Hoe krijg ik dat met de CV-voor elkaar?

Uitgang 1 moet ca. 4 (in de CV moet dan waarde 70 komen) seconden aangestuurd worden, daarna restspanning nul. Welke CV moet ik dan gebruiken?

RoSoft · « **Reactie #1 Gepost op:** 18 November 2007, 19:04:54 »

F4 en uitgang 1 hebben geen match. Dus aan F4 kun je uitgang 1 niet toewijzen.

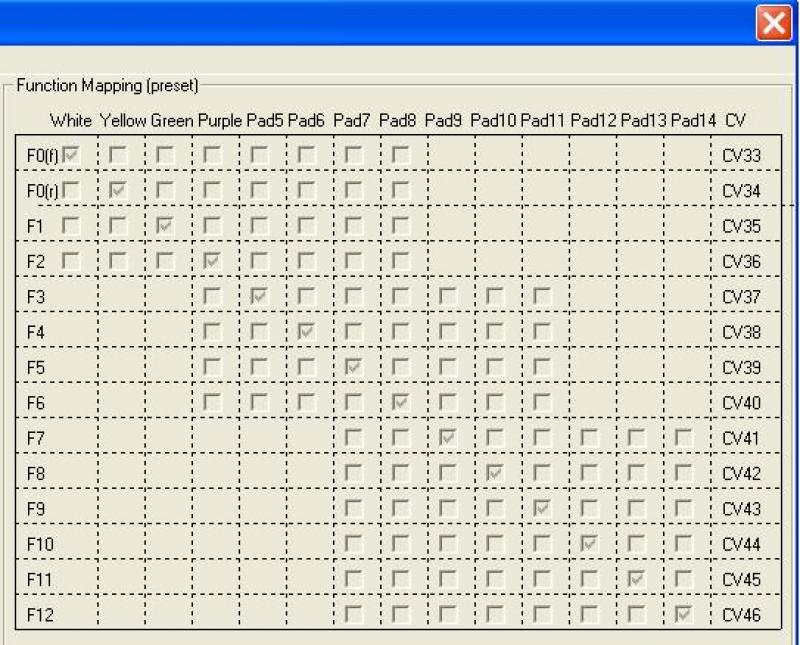

Zie de matrix, aan de hand van de gezette vinkjes bij de uitgangen en de CV->F functie zie je wat je in moet en kan vullen.

Mvg
Wim.

PS.: de nu gezette vinkjes is de default instelling van CV33..CV46

De eerste Ivo · « **Reactie #2 Gepost op:** 18 November 2007, 20:19:58 »

Wim,

Bedankt voor je antwoord. De koppeling zal dus altijd op F1 moeten blijven. Die draait nu weer.

Nu weer een stap verder. De Knipperverlichting wil ik nu op F4 gaan plaatsen. Dan moet ik dus in CV38 de combinatie F4, purple leggen. Volgens de calculator van Arnold Huebsch, moet die dan de waarde 2 krijgen. Alleen nu brand er nix meer. Wat doe ik fout?

Ivo

RoSoft · « **Reactie #3 Gepost op:** 18 November 2007, 20:35:20 »

Nee, waarde 2 is niet juist.

Voor purplr en F4 CV38 moet je bit0 zetten dus dan is de waarde een 1.

van Links naar Rechts in de matrix geldt Bit0..Bit7

Wel je PAD11 aan CV38 koppelen dan moet je dus Bit7 zetten dat is dus de decimale waarde 128.

Wil je Purple en PAD11 zetten met CV38 (F4) dan is de waarde 1 + 128 = 129

Mvg
Wim.

De eerste Ivo · « **Reactie #4 Gepost op:** 18 November 2007, 21:59:07 »

Hallo Wim,

Ook weer gelukt

. Nu moet het lampje op F4 nog gaan knipperen. Als ik het goed heb gesnapt moet ik met CV117 het knippergedrag ingeven. (bv 55) en dan met CV118 de uitgang. Het lampje zit op FA2 (paars), dus moet dan met bit 3 aangestuurd worden, onafhankelijk of de inschakelaan met F4 verloopt, toch?

Met CV124 bit 3 kan ik instellen dat F7 geldt als rangeerfunctie, klopt dit/

ivo
