Topic: Digikeijs seinen (gelezen 1731 keer)
KyanSem
Offline
Berichten: 38
Digikeijs seinen
«
Gepost op:
21 July 2016, 15:37:05 »
Om mijn analoge Nederlandse modelbaantje wat te verfraaien heb ik een aantal dwergseinen gekocht van Digikeijs. Deze seinen hebben 4 aansluit"draden".
Omdat ik geen digitaal aangestuurde baan heb, vroeg ik mij af hoe ik deze seinen analoog kan bedienen. Na een tip om een zgn. driestandenschakelaar te gebruiken heb ik een dergelijk exemplaar aangeschaft. Helaas krijg ik hiermee slechts twee kleuren licht bijv. alleen rood en groen, of groen en oranje. Dat komt omdat de driestandenschakelaar maar drie aansluitpunten heeft.
Wie heeft een tip om de mooie dwergseinen van D.K. analoog te bedienen en wel zo dat alle drie kleuren licht op te roepen zijn?
Gelogd
Remunj
Offline
Berichten: 8086
Re: Digikeijs seinen
«
Reactie #1 Gepost op:
21 July 2016, 16:02:14 »
Als je een driestanden schakelaar hebt moet je gewoon alle drie de kleuren kunnen schakelen.
Op de drie schakelcontacten sluit je de drie draden van de leds aan.
De gemeenschappelijke aansluiting gaat naar de voeding. Net als de draad met de weerstand erin.
Zo heb je een gesloten circuit.
Wet uit mijn hoofd even niet zo snel of de weerstand naar de plus of min gaat.
Gewoon even proberen.
Als het in de ene stand niet werkt, de plus en min omdraaien
Maar als je schakelaar maar 3 aansluitpunten heeft, heb je dus de verkeerde schakelaar. Een 2 standen dus. Een gemeenschappelijke (de middelste) en de beide standen.
Heb je een typenummer van de schakelaar?
«
Laatst bewerkt op: 21 July 2016, 16:03:50 door Remunj
»
Gelogd
Gr.
Eric
Marcel Kirkels
Offline
Berichten: 72
Re: Digikeijs seinen
«
Reactie #2 Gepost op:
21 July 2016, 16:31:42 »

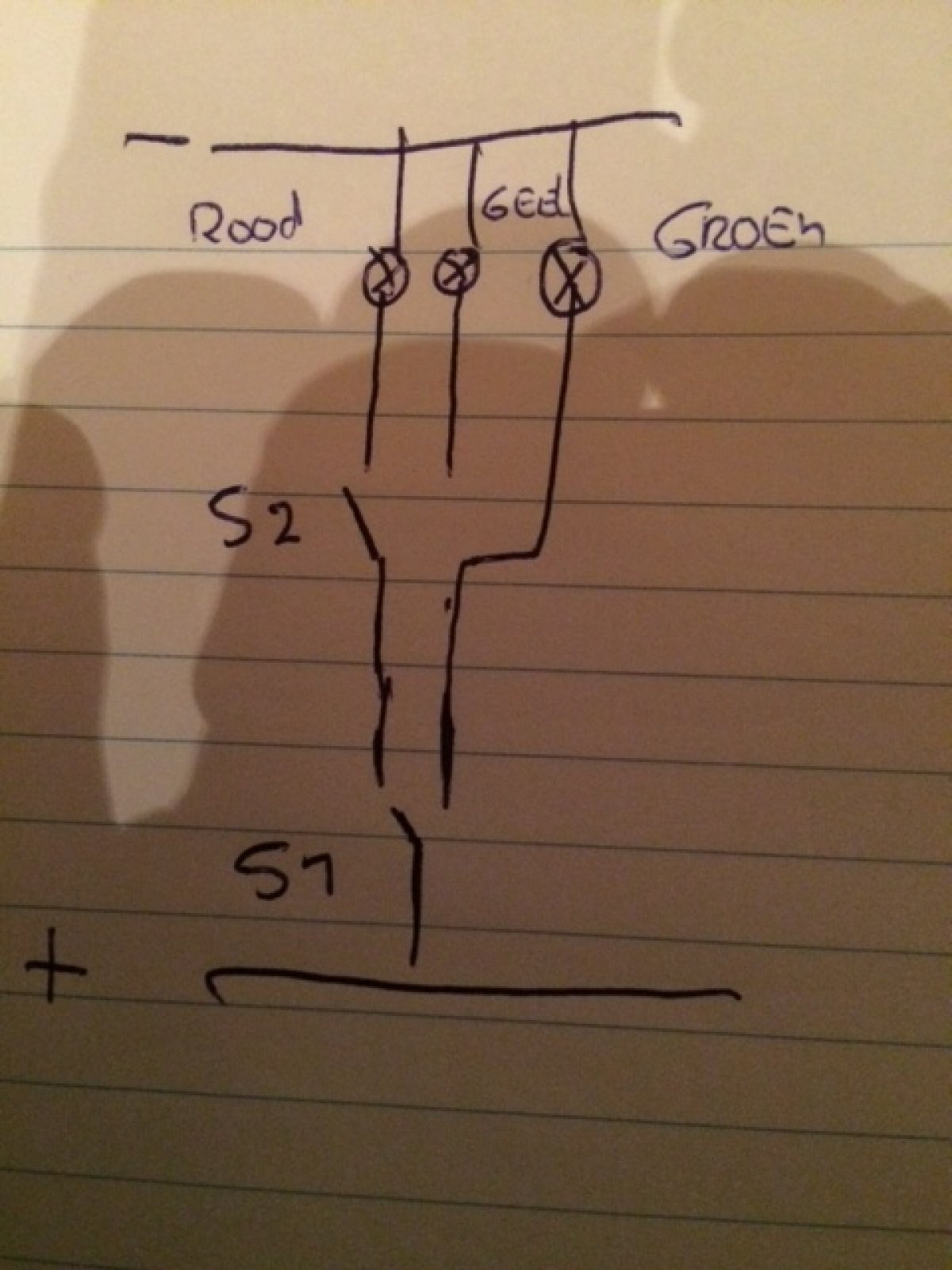

Je kunt ook 2 van die schakelaartjes in serie zetten. Met 1 schakelaar heb je dan bv rood, met het 2e schakelaartje heb je dan geel en groen. Zie onderstaand schema. Er brand dan altijd maar 1 kleur.
Gelogd
Martin Hornis
Offline
Berichten: 1431
Re: Digikeijs seinen
«
Reactie #3 Gepost op:
22 July 2016, 01:12:39 »
Het uitgangspunt is goed, maar ik zou de rode en groene lamp verwisselen. S1 kan dan gekoppeld worden met de bezetmelder van het blok direct na het sein. S2 kan dan gekoppeld worden met de bezetmelder van het blok na het volgende sein. De stand van de schakelaars gelden dan bij onbezette blokken.
Gelogd
Märklin K-rails met boogstralen > 500 mm; NS-lichtseinen met cijferbak: 4, 6 en 8 in één bak; iTrain; Intellibox I; OC32;
eigen treindetectiesysteem aangesloten op OC32;
controleprogramma voor OC32.
KyanSem
Offline
Berichten: 38
Re: Digikeijs seinen
«
Reactie #4 Gepost op:
24 July 2016, 19:50:23 »
Prima tips. Ik zal ze de komende dagen uitproberen! Bedankt alvast.
